有源PFC由于工作在高频开关状态，具有体积小、重量轻、效率高和功率因数高等优点，因此得到了广泛应用。

有源PFC电路有多种分类方法：

1）按电网供电方式，可分为单相PFC和三相PFC。

2）按控制模式，可分为电流连续模式（CCM）、电流断续模式（DCM）和电流临界模式（CRM）。

3）按电路结构，可分为单级PFC和多级PFC。

4）按开关模式，可分为硬开关模式和软开关模式。

LED驱动电源的供电基本上为单相供电，因此其有源PFC电路主要采用单相有源PFC电路，进一步按级数分有单级有源PFC、两级有源PFC和三级有源PFC。

单级有源PFC电路如图5-8所示，图中有源PFC是DC/DC变换器，可以是Buck、Boost、Buck-Boost、Flyback等。单级有源PFC是将PFC功能与DC/DC功能合并成一级，主要是利用开关管实现通断控制，将整流后的直流电压加载到负载上，通过对通断时间的控制，一方面可以实现能量的传输，另一方面可以实现对输入电流的控制，最终实现功率因数校正。

(www.daowen.com)

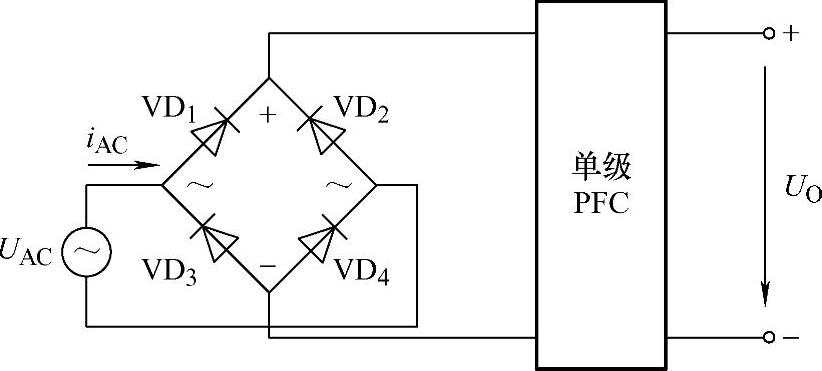

图5-8 单级有源PFC电路

两级有源PFC电路如图5-9所示，基本上第一级为PFC，第二级为DC/DC变换器。通常为了实现输入与输出的隔离，第二级常选用隔离型DC/DC电路。这种PFC抑制谐波效果好，可以达到较高的功率因数。其具有独立的PFC级，还可以对DC/DC级的直流输入电压进行预调节，因此输出电压比较精确，带负载能力较强，适用于大、中功率LED驱动电源，但所需元器件较多，成本较高，功率密度低，损耗大。

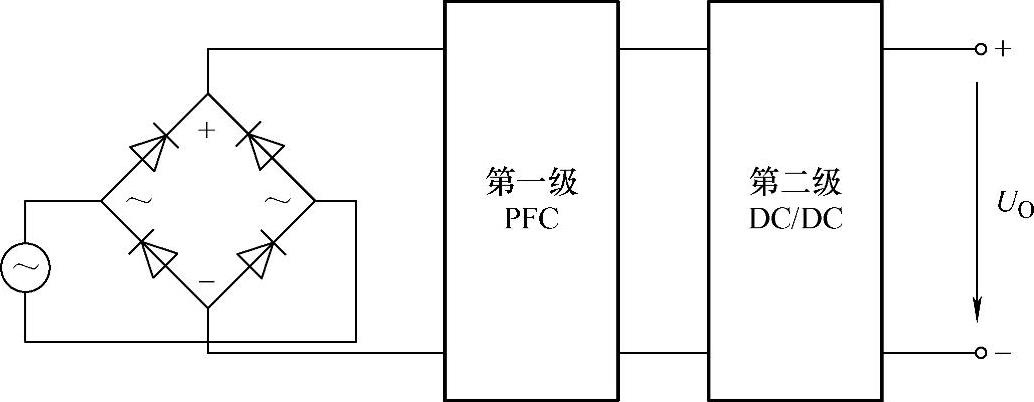

图5-9 两级有源PFC电路

三级有源PFC主要包括PFC、LLC谐振变换器和DC/DC变换器三级电路，使用元器件更多，进而导致可靠性降低、成本上升和负载的EMI问题，因而主要适用于大功率LED驱动和特殊要求场合。多级有源PFC中的DC/DC级和LLC谐振变换器的工作原理与设计方法在第3章已讲述，因此本章主要介绍单级有源PFC电路及其控制方法。

在LED驱动电源中，可选的PFC方案有PPFC、单级APFC和两级APFC，不同方案各有特点，三种PFC方案的性能比较见表5-2^[7]，该表可作为不同应用场合PFC方案的选择依据。

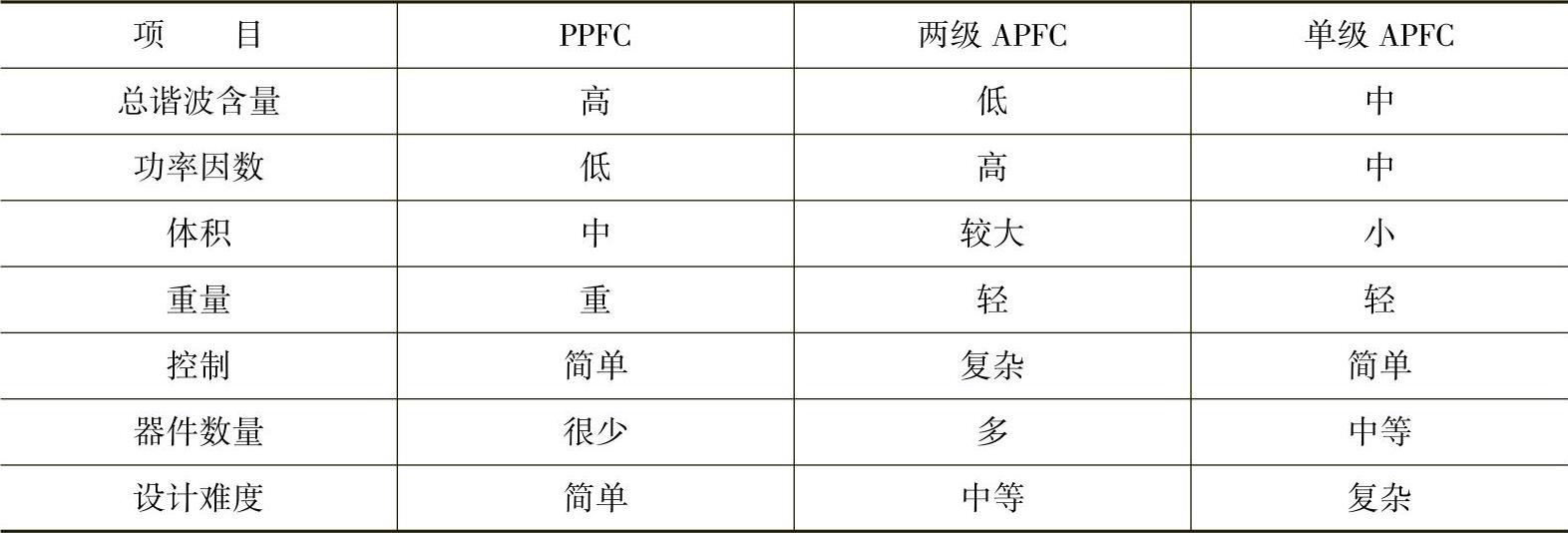

表5-2 三种PFC方案性能比较
