驱动电源采用Buck拓扑主电路，工作于连续模式；控制芯片采用HV9910B^[12]，它有恒定频率和恒定关断时间两种模式，本设计采用恒定关断时间模式，设计的驱动电路如图4-30所示，主要包括整流二极管VD₀～VD₃、输入滤波电容C₁，控制芯片HV9910B、芯片VDD滤波电容C₂、芯片定时电阻R₁、续流二极管VD₄、储能电感L₁、MOSFET开关管Q₁、电流检测电阻R_CS。电子变压器输出的高频交流电经桥式整流电路、电容滤波后变为脉动直流电压U_IN，上电开始后，芯片GATE引脚输出高电平，MOSFET开关管导通，输入U_IN供电给LED，同时电感L₁开始充电，流过电流检测电阻R_CS的电流线性增加；当R_CS上的电压上升至芯片内部参考电压250mV时，HV9910B内部逻辑处理电路使GATE引脚输出低电平，MOSFET开关管关断，电感L₁通过续流二极管VD₄放电以维持LED电流。

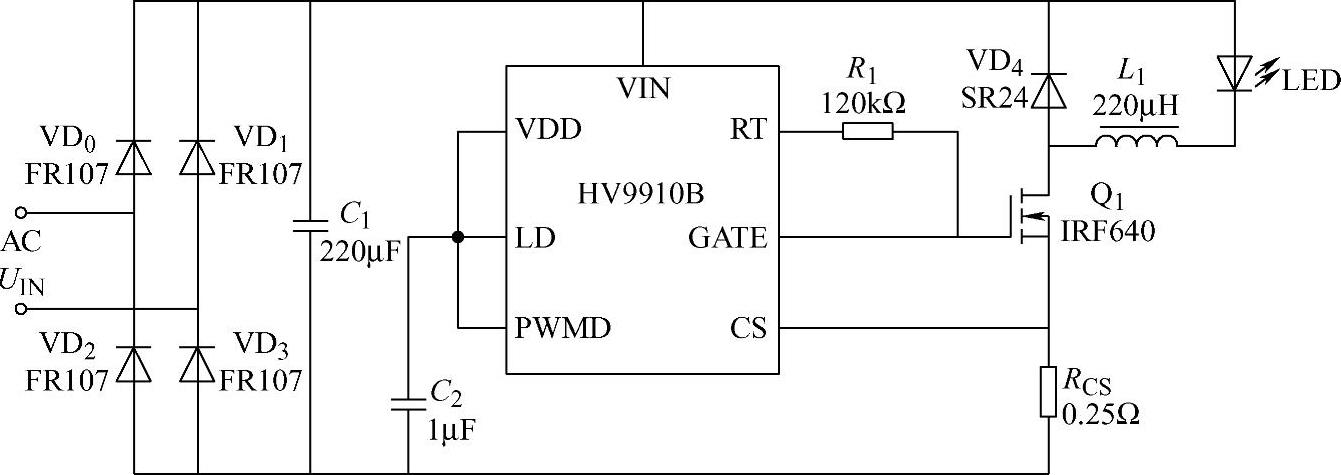

图4-30 基于HV9910B的LED驱动电路

电路主要元器件参数设计如下。

定时电阻R₁的计算。尽管芯片工作在恒定关断时间模式，但仍需确定一个基本的开关频率来权衡开关损耗和电感体积，选80kHz作为基本工作频率，根据Buck变换器伏秒法则得

（U_IN-U_ONOM）T_ON=U_ONOMTO_FF （4-9）

则恒定关断时间为

输入电压U_IN=12V，输出电压U_ONOM=6.6V，因此T_OFF=5.625μs，根据HV9910B芯片手册^[12]，定时电阻R₁=T_OFF（μs）×25-22=118.625kΩ，取R₁=120kΩ，则实际T_OFF=5.68μs。

电感值的计算。电感值决定了输出电流纹波的大小，取输出电流纹波的峰-峰值为额定输出电流的20%，则电感值为(www.daowen.com)

输出电流I_ONOM=0.9A，计算得L₁为208.27μH，取标准电感值220μH，额定电流2A。

电流检测电阻R_CS的计算。流经电感L₁和LED的峰值电流I_PK为LED平均输出电流与纹波电流的一半之和，即

则R_CS=0.25/I_PK=0.2537Ω，实际取0.25Ω，代入式（4-12）中计算可得峰值电流I_PK为1000mA，实际的I_O为914.8mA。

MOSFET开关管上所承受的最大电压与最大输入电压相同，再取50%的安全裕量，选用耐压值100V、最大导通电流18A的IRF640。

电子变压器输出电流频率较高，因此输入整流二极管采用快恢复二极管FR107，其额定电流为1A，耐压值为100V。

续流二极管选取肖特基二极管SR24，其额定电流为2A，耐压值为40V。
