恰当的接地可以为干扰信号提供低阻抗通路，是非常有效地抑制干扰源的方法，可以解决50%的电磁兼容性问题。地是导电体，用来作为电路的返回通道，或作为零电位参考点。地为电路或者系统提供一个参考电位，其数值可以与真实大地电位相同，也可以不同。地可以是设备的外壳、金属板、线或者真实的大地。

1.接地的原则与要求

在设计电路时，需要尽量做到“一点接地”。如果形成了多点接地，那么就会出现闭合的接地环路。如果有磁力线穿过这个环路，就会产生磁感应噪声。在实际中，“一点接地”是很难实现的，于是为了减小接地阻抗，降低分布电容的影响，可以采取平面接地或多点接地。将一个导电平面设为参考地，然后再将需要接地的部分就近接到这个导电平面上。为进一步减小接地回路的压降，可用旁路电容减小返回电流的幅值。

接地的作用主要有三个：

1）使整个系统有一个公共的参考零电位，并给高频干扰电压提供低阻抗通路，保证电路能稳定工作。

2）防止外界电磁场的干扰。外壳接地，为瞬态干扰提供了泄放通道，也可使因静电感应而积累在外壳上的大量电荷通过大地泄放。否则，这些电荷形成的高压可能引起设备内部的火花放电而造成干扰。

3）保证安全工作。当发生直接雷电的电磁感应时，选择合适的接地，可避免驱动电源损坏。

2.信号接地

信号接地就是给信号电流提供流回信号源的低阻抗通路。交流电源的地线不能作为信号地线，因为一段电源地线的两点之间会有数百_μV甚至几V的电压，它对低电平的信号电路来说是一个严重的干扰。信号接地方式如图4-18所示。

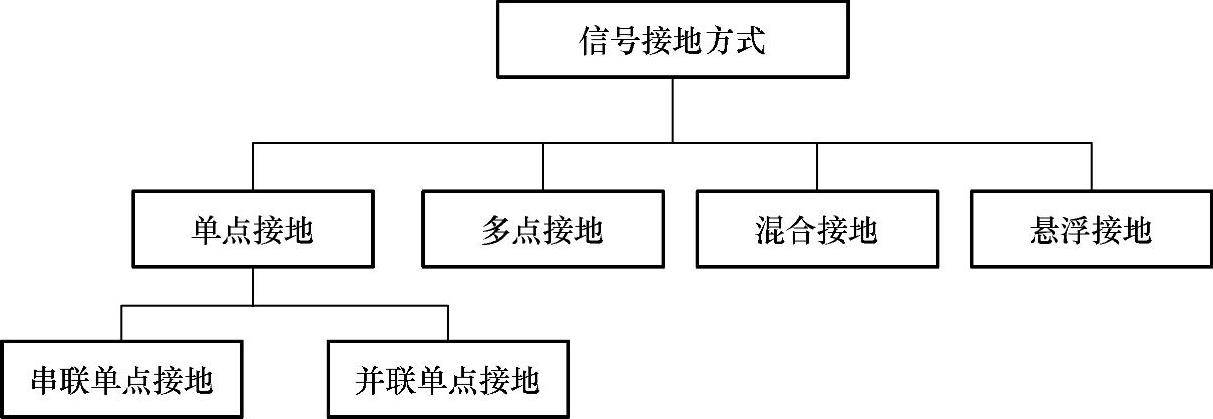

图4-18 信号接地方式

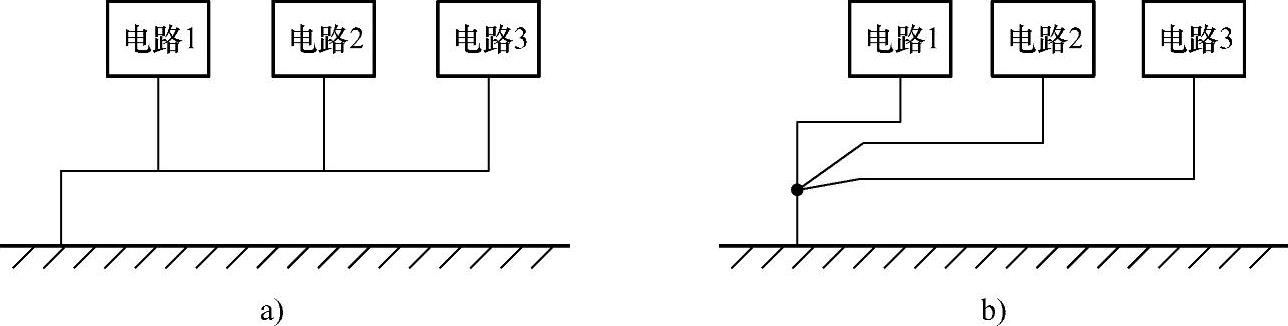

图4-19 单点接地

a）串联单点接地 b）并联单点接地

（1）单点接地

单点接地就是把所有电路的地线接到公共地线的同一点，以防两点接地产生共地阻抗的电路性耦合。多个电路的单点接地方式又分为串联和并联两种，如图4-19所示。在串联单点接地中，只有单点与地相接，可以消除信号地系统中的干扰电流闭合回路，使干扰电流的影响最小。但是在串联单点接地中许多电路之间有公共阻抗，因此相互之间由公共阻抗耦合产生的干扰十分严重，所以低频电路最好采用并联单点接地。但是，因为并联单点接地需要较多的导线，容易造成各地线相互间的耦合，且随着频率的增加，地线阻抗、地线间的电感及电容耦合都会增大，所以在实践中常采用串联、并联的混合接地。(www.daowen.com)

（2）多点接地

多点接地是指设备中各个接地点都直接接到距它最近的接地平面上，如图4-20所示。

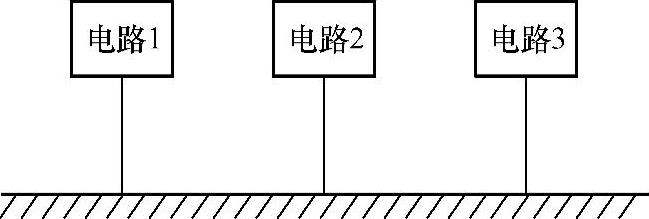

图4-20 多点接地

多点接地是就近接地，虽然每根地线都很短，接地阻抗较低，但是缺点就是形成了各种地线回路，接地回路面积太大，容易引入大的电感耦合型的干扰，从而降低设备对外界电磁场的抵御能力。

一般来讲，在1MHz以下时，采用单点接地；在10MHz以上时，采用多点接地；在1～10MHz时，如果最长的接地线不超过波长的1/20，可以用单点接地，否则用多点接地。

（3）混合接地

当电路的工作频带很宽时，在低频时需要单点接地，在高频时又需要多点接地，解决办法就是采用混合接地方式，如图4-21所示。在低频时，电容相当于开路，此时是单点接地；在高频时，电容短路，又相当于多点接地。

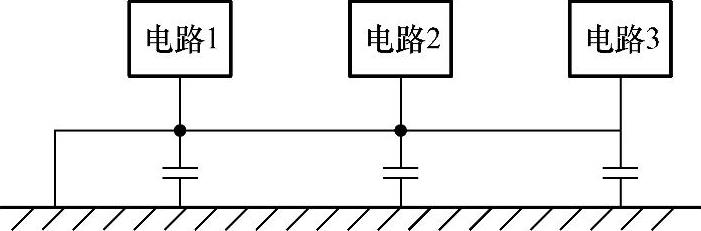

图4-21 采用电容实现的混合接地

（4）悬浮接地

采用悬浮接地的目的是电路的某一部分或多个部分与“大地线”相隔离，各个电路内部有各自的“参考地”，各“参考地”分别通过低阻抗接地导线连接到“大地线”，从而抑制来自接地线的干扰。

实现悬浮接地的方法主要有电磁隔离和光耦隔离两种。电磁隔离采用变压器实现，通过变压器传递电信号，阻止电路耦合产生的电磁干扰。光电隔离采用光耦的发光二极管进行光发射、光敏晶体管进行光接收，来实现信号的传递。

悬浮接地的优点是抗干扰性能好，缺点是设备不与公共地相连，两者之间会产生静电积累，到一定程度后引起剧烈的静电放电，成为破坏性很强的干扰源。
