1.EMI滤波器原理

滤波是抑制干扰的一种有效措施,尤其是对LED驱动电源电磁干扰的传导干扰和辐射干扰。EMI滤波器的工作目的与普通滤波器一样,即允许有用的频率分量通过的同时又阻止其他干扰频率分量通过。但是二者所关心的滤波器指标和使用环境等是不同的。普通滤波器主要关心幅频特性、相位特性、群延时、波形畸变等特性,而EMI滤波器更关心插入损耗、能量衰减、截止频率等特性。在使用环境上,普通滤波器的工作电压和电流低、源端或负载端特性比较单一,而EMI滤波器的工作电压和电流高,并且要能够承受瞬时大电流冲击[7]。

在LED驱动电源中,电源线是一条主要的干扰传播途径,在电源线上加装EMI滤波器有两个作用:一是抑制经电源线进入驱动电源的电磁干扰;二是抑制驱动电源自身的传导发射。另外,因为大多数驱动电源体积都比较小,高频电磁干扰由驱动电源表面的辐射没有经过电源线向外辐射得多,所以电源线EMI滤波器还能在一定程度上抑制经由电源线向外发出的辐射干扰。电源线EMI滤波器是典型的低通滤波器,主要采用LC滤波器。

2.电源线EMI滤波器的结构

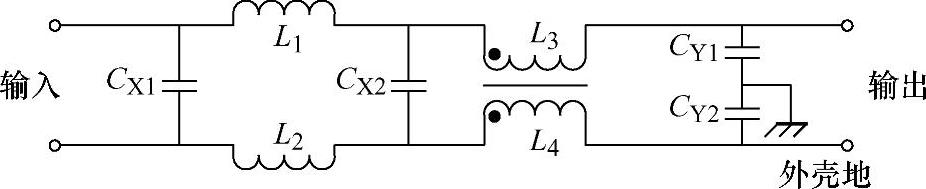

电源线EMI滤波器的基本结构如图4-16所示。L1L2是差模电感CX1CX2是差模电容,L1L2CX1CX2共同起到对差模干扰的滤波作用。L3L4是匝数相同、绕向相反且绕在同一磁环上的两只独立线圈,称为共模电感。CY1CY2是共模电容。L3L4CY1CY2共同起到对共模干扰的滤波作用。


图4-16 电源线EMI滤波器的基本结构

3.电源线EMI滤波器的组成元件

(1)差模电容和共模电容

电源线EMI滤波器中使用了两种电容,差模电容CX和共模电容CY。X和Y不仅仅说明了它们在滤波器之中起的作用,还表明了它们的安全等级,因此又被称为安规电容。在设计滤波器时,必须考虑到CXCY的安全性能,这直接关系到滤波器及整个LED驱动电源的安全性能。

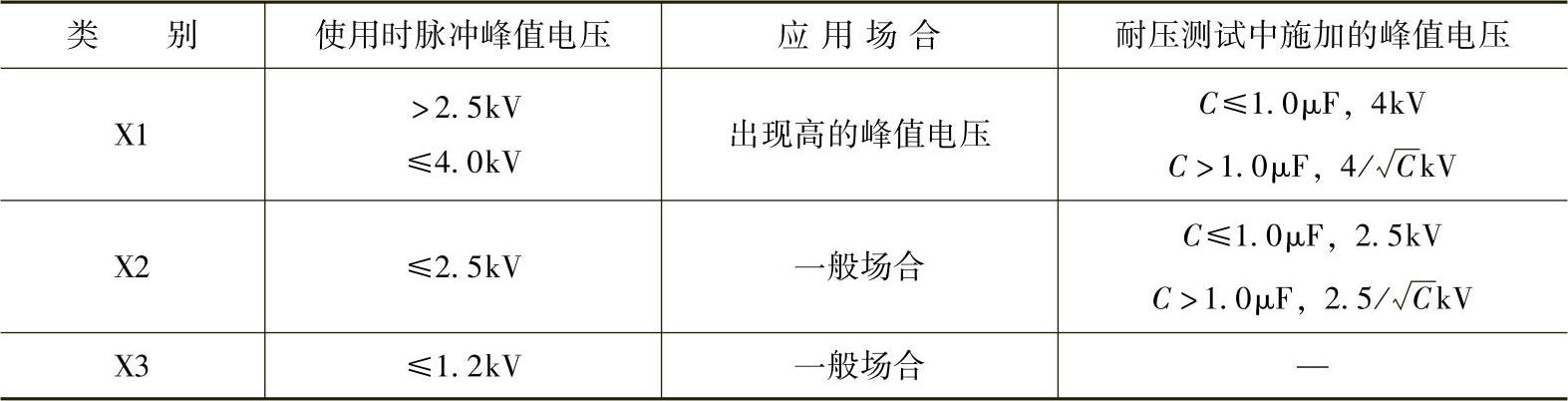

差模电容CX接在相线和中性线之间,主要是用于抑制频率较低的差模干扰。差模电容在其失效的情况下,应不能导致电冲击,以保证人身安全。CX上除加有电源的额定电压外,还会叠加上相线和中性线之间存在的各种干扰源的峰值电压。根据差模电容CX应用的最坏情况和电源断开的条件,差模电容CX的安全等级分为X1、X2和X3三类,详见表4-1[8]。不同安全等级的差模电容适用于不同的应用环境,设计滤波器时应注意正确选择。如果差模电容的耐压性能不够好,那么有可能在峰值电压下被击穿,使电容失效。虽然电容失效后不会危及人身安全,但会使滤波器性能大大降低。

4-1 差模电容CX的分类


差模电容多选用聚酯薄膜类电容,体积较大,允许的瞬间放电电流也很大,但内阻比较小。通常差模电容CX的取值范围为0.1~1μF。

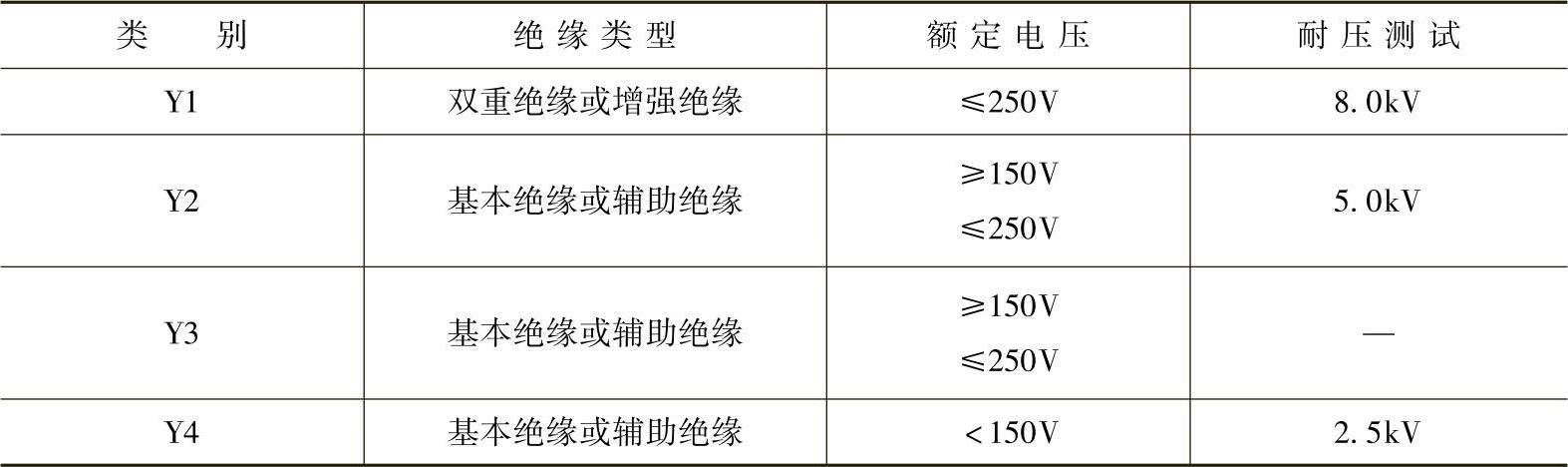

共模电容CY接在相线与地线或者中性线与地线之间,抑制较高频率的共模干扰。表4-2将共模电容CY按照对电击的防护等级和对脉冲电压的承受能力进行了分类[8-9]。(www.daowen.com)

4-2 共模电容CY的分类


共模电容CY与地相连,因此会产生漏电流。漏电流与人身安全密切相关,绝大多数国家都对各种用电设备的漏电流进行了限定,一般小于1mA。共模电容的取值不能过大,一般要小于0.1μF,常用的电容值有1nF、2.2nF和4.7nF三种,通常在调试时用2.2nF。

(2)共模电感

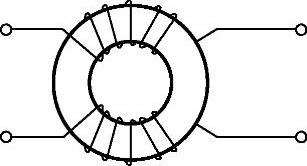

共模电感也叫作共模扼流圈,其两个线圈分别绕在一个磁环的上、下两个半环上,两个线圈的匝数相同,但是绕向相反,如图4-17所示。


图4-17 共模电感的线圈结构

当共模电流流过这两个绕向相反的线圈时,由于共模电流也是同向的,于是产生两个同向叠加的磁场,从而有了相当大的电感量,对共模电流起到抑制作用;当差模电流流过这两个线圈时,产生的磁场相互抵消,几乎没有电感量,所以差模电流不受抑制。不过上述共模电感的工作情况是在理想状态下实现的。因为在绕制共模电感时,上、下两个线圈不可能完全相同,存在一定漏感,所以对差模电流也有一定的抑制作用。

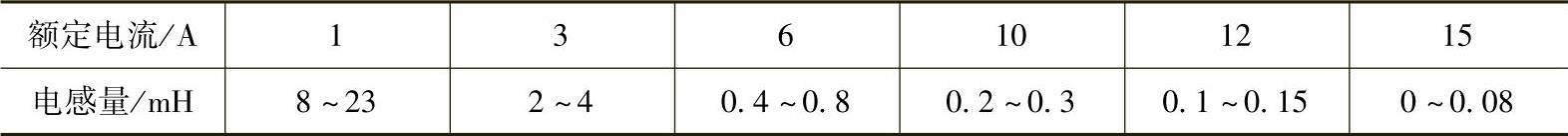

共模电感的电感量与滤波器的额定电流有关,具体关系见表4-3[10]。

4-3 电感量与额定电流的关系


(3)差模电感

差模电感与负载串联,能有效抑制电源线和LED驱动电源上的差模干扰。在电源线滤波器的设计中,为了提高对差模干扰的抑制能力,差模电感一般与差模电容一起组成LC滤波电路。差模电感串接在滤波电路中,对低频交流信号阻碍作用很小,而对差模电流抑制作用很强。它与共模电感的最大区别在于,差模电感与负载直接串联,采用单个线圈结构绕制,而不像共模电感那样在一个磁环上采用两个相同线圈的结构。因此,当通过差模电感的电流过大时,容易使磁心趋于饱和,导致电感量下降而降低滤波效果。

如前所述,因为共模电感的线圈很难完全对称,形成了寄生的差模电感,所以在实际应用中,一般不会使用差模电感。如果差模干扰较强,需要加强对差模干扰的抑制,也必须选取磁导率较低的铁粉心来制作,以避免磁心饱和问题。
