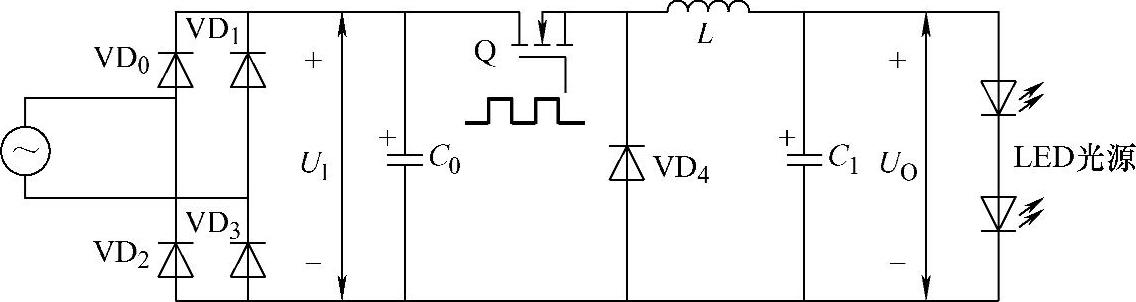

图4-9所示为降压型LED驱动电源的工作原理。VD₀～VD₃为输入整流二极管，VD₄为输出整流二极管，C₀和C₁分别为输入滤波电容和输出滤波电容，Q为开关管，由脉冲信号驱动，L为电感。当开关管Q导通时，电流流过开关管Q、电感L、LED光源，同时电感L存储能量；当开关管Q关断时，电感L中的能量释放出来，电流流过电感L、LED光源和二极管VD₄。

图4-9 降压型LED驱动电源的工作原理

（1）开关管产生的干扰

开关管关断时，在其漏极与源极之间会出现一个非常高的电压尖峰，而且关断时间非常短，通常在10～100ns之间完成，所以会出现一个很高的电压变化率dU/dt。

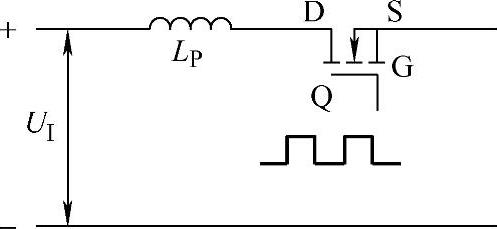

开关管的干扰产生原理如图4-10所示，由于工艺上的原因，在实际电路中，电源到开关管漏极的连线上面存在着分布电感，等效于图中L_P。当Q导通时，电流流经L_P，由于电磁感应，L_P上产生的感应电压极性是左正右负，同时Q上的电压也得到了一定的减缓，因此在导通时电压变化率并不太大。当Q关断时，电流将会在很短的时间内下降到零，而分布电感L_P的存在会阻碍电流的减小，感应电压的极性是左负右正，与整流过后电压U_I的方向相同，一起加到Q的两端，使Q的漏极和源极两端产生很高的电压尖峰。这个电压尖峰在电路的分布电感和分布电容的作用下，形成了高频振荡，从而产生高频噪声，既可以通过环路向空间辐射，也可以通过驱动电源的输入、输出电源线向外传导。

图4-10 开关管的干扰产生原理

（2）二极管产生的干扰(www.daowen.com)

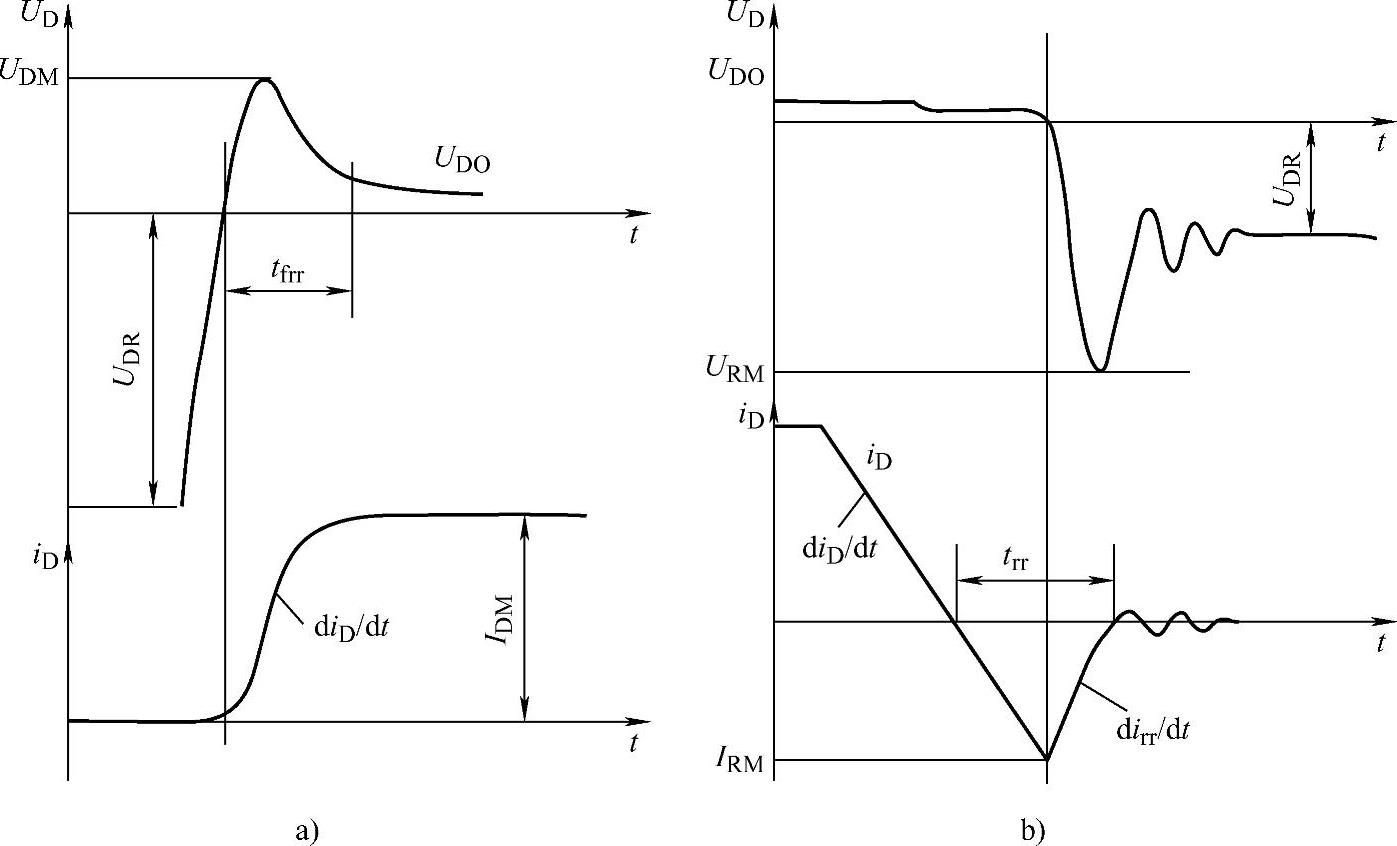

二极管开关过程中的电压、电流波形如图4-11所示。二极管由关断到导通的转换过程中，二极管正向电压U_D将在导通过程中产生一个很高的电压尖峰U_DM和正向恢复时间t_frr，导通过程结束后恢复到正向导通压降U_DO，电流上升至正向导通电流峰值I_DM；在二极管由导通状态转换到关断的过程中，由于二极管中PN结电容效应的存在，PN结在正向导通时积累的电荷被抛散，产生了反向恢复电流尖峰I_RM和反向恢复时间t_rr，这个过程十分短暂，因为反向恢复电流尖峰的幅度和电流变化率都很大，又由于导线上分布电感的存在，会产生较高的感应电压，出现反向电压尖峰U_RM并最终稳定为U_DR。正是这种快速的电压、电流变化，成了电磁干扰的根源^[1、4]。

图4-11 二极管开关过程中的电压、电流波形

a）二极管正向导通 b）二极管反向恢复

（3）控制电路产生的干扰

在控制电路中，周期性的高频脉冲信号会产生高频高次谐波，引起电磁干扰，形成主要的干扰源。但是与其他各项干扰信号相比，控制电路引起的干扰影响并不是很大。

（4）分布电容产生的干扰

在很多LED驱动电源中，开关管都会加上散热片来加快散热。散热片与开关管漏极绝缘片的接触面积较大，并且绝缘片本身比较薄，因此在高频工作状态下这两者之间的分布电容不能忽略，高频电流通过分布电容流至散热片，再流到外壳地，形成共模干扰。
