1.Buck变换电路的电感设计

在Buck变换电路的设计过程中,其电感的设计非常重要。在Buck变换电路中,电感起着对能量进行传递和存储,以及对电路进行滤波的作用。电感值的大小将直接影响Buck变换电路的工作模式。为了减小纹波电压,降低电路的噪声,应通过设计合理的电感值使得Buck变换电路工作在电感电流连续工作模式,不同模式下的电感电流和电感电压的波形参考第2章2.3.1节图2-10。

根据电路理论,电感中存储的能量可表示为


在开关管导通期间,电感电流IL的大小将线性增加,从Ia增加到Ib,因此电感L中增加的能量可表示为


式中,IL(AV)为流经电感的平均电流大小,IL(AV)=(Ib+Ia)/2(在开关管导通期间,流经电感的平均电流也就是流经电容C和负载的总平均电流);ΔIL为电感电流的波动幅度,ΔIL=Ib-Ia

当开关管关断后二极管导通的时候,电感电流IL的大小将线性减小,从,Ib减小到Ia,那么流经电感的平均电流大小同样等于,IL(AV),根据能量守恒定律,二极管导通期间电路回路消耗的能量应该等于开关管导通期间电感L中增加的能量,可表示为

(IL(AV)UO+IL(Av)UD)D2Ts=LIL(AV)ΔIL (3-16)

式中,UO为输出电压;UD为二极管两端的压降;D2为二极管导通时间占空比

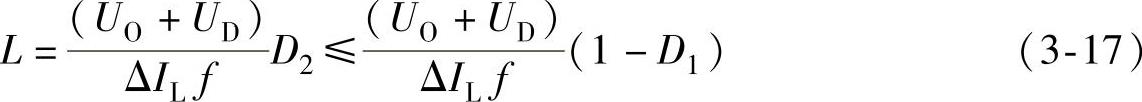

式(3-16)整理可得


式中,f为开关频率;D1为开关管导通时间占空比(当Buck变换电路工作在电感电流连续工作模式时,D2=1-D1;当Buck变换电路工作在电感电流不连续工作模式时,D2<1-D1)。

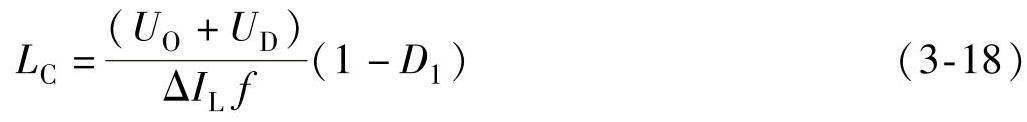

那么,L的临界电感可用LC表示为


式中,D1为额定输出电压与最大输入电压时的占空比。(www.daowen.com)

因此,为了让系统工作在电感电流连续工作模式下,电感L的值一般需要大于LC

2.Buck变换电路的电容设计

滤波电容的大小取决于系统对纹波电压的要求,流经电容的电流ICIC=IL-IO)对电容充电时所产生的电压ΔUO被称为纹波电压,其波形如图3-7所示。

从图3-7中可以看出,当IC>0(tatb)时,电容充电,那么其纹波电压ΔUO可表示为

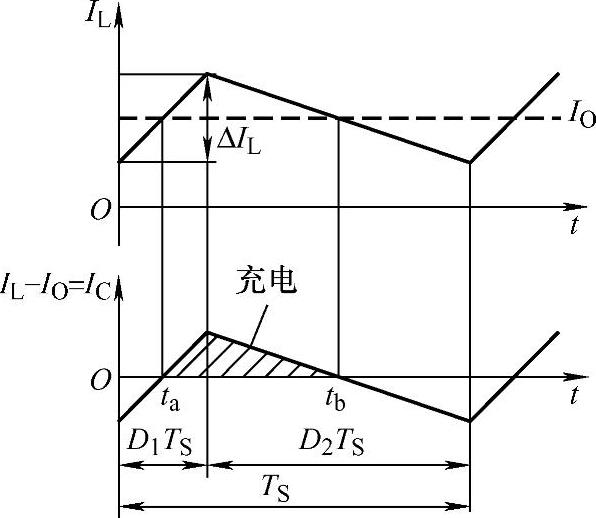

图3-7 Buck变换电路的电容电流波形

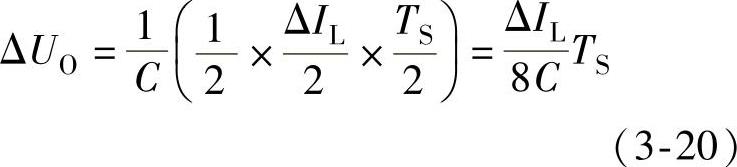

根据数学理论,ICtatb的积分也就是图3-7中阴影部分三角形的面积,因此可以得出


结合式(3-17)可以进一步得出


式中,D2为二极管导通时间占空比。

当系统工作在电感电流连续工作模式时,D2=1-D1,进而可以得出对应纹波ΔUO的电容值CC


因此,为使系统电压纹波小于设计指标,电容C的值一般需要大于CC
