Boost变换电路工作原理详解

时间:2023-06-16 理论教育 版权反馈
【摘要】:图3-2 Boost变换电路工作过程a)开关管导通时等效电路b)开关管断开时等效电路在经过时间D1TS后,开关管断开,其电路工作状态如图3-2b所示。

Boost变换电路工作原理详解

升压式(Boost)变换电路的拓扑结构如图3-1所示,分别由以占空比D1工作的开关管Q、快速恢复二极管VD、电感L和电容C组成,Boost变换电路的作用是把输入直流平均电压UIN转换成输出直流平均电压UO,并且输出电压UO高于输入电压UIN,因此称为Boost变换电路,又因为输入与输出之间没有隔离措施,所以也属于非隔离型变换电路[2-3]

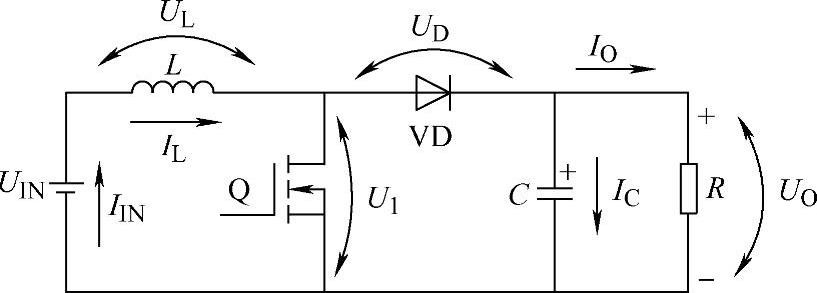

图3-1 升压式(Boost)变换电路

Boost变换电路的工作过程如图3-2所示,D1为开关管导通时间占空比,D2为二极管导通时间占空比,TS为开关周期。当开关管导通时,电路工作状态如图3-2a所示,流过电感L电流IL的大小处在线性增加的状态,电能以磁能的形式存储在电感L中。此时,电容C放电,负载R上流过的电流为IO,其两端的输出电压为UO,电压极性为上正下负。由于此时开关管导通,二极管VD的阳极接UIN的负极,二极管承受反向电压,所以电容C不能通过开关管放电。

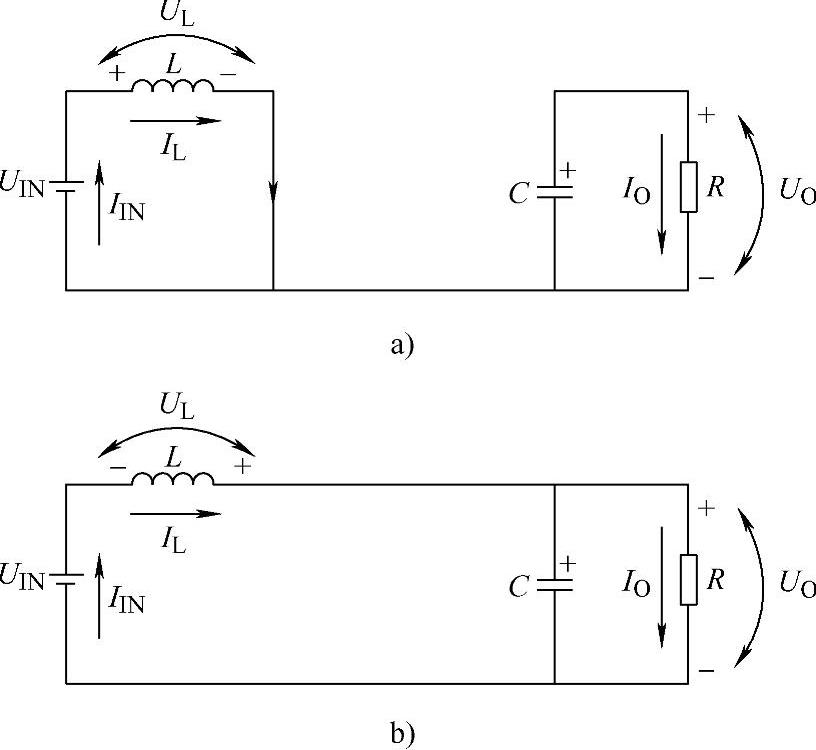

图3-2 Boost变换电路工作过程

a)开关管导通时等效电路b)开关管断开时等效电路

在经过时间D1TS后(D1TS为开关管导通时间),开关管断开,其电路工作状态如图3-2b所示。此时电感L为了保持其电感电流IL不变,将改变其两端的电压极性,从而二极管VD将承受正向偏压而导通(二极管导通时间占空比用D2表示)。由电感L的磁能所转化成的电压UL会与电源UIN相串联,从而以高于UIN的电压向电容C和负载R供电。在高于UO时,电容C会有充电电流;当等于UO的时候,充电电流为零;当低于UO时,电容C向负载R放电,从而维持UO的不变。

Boost变换电路的电感电流和电感电压波形如图3-3所示,其工作状态根据电感上的电流可以分为两种模式:电感电流连续工作模式和电感电流不连续工作模式。

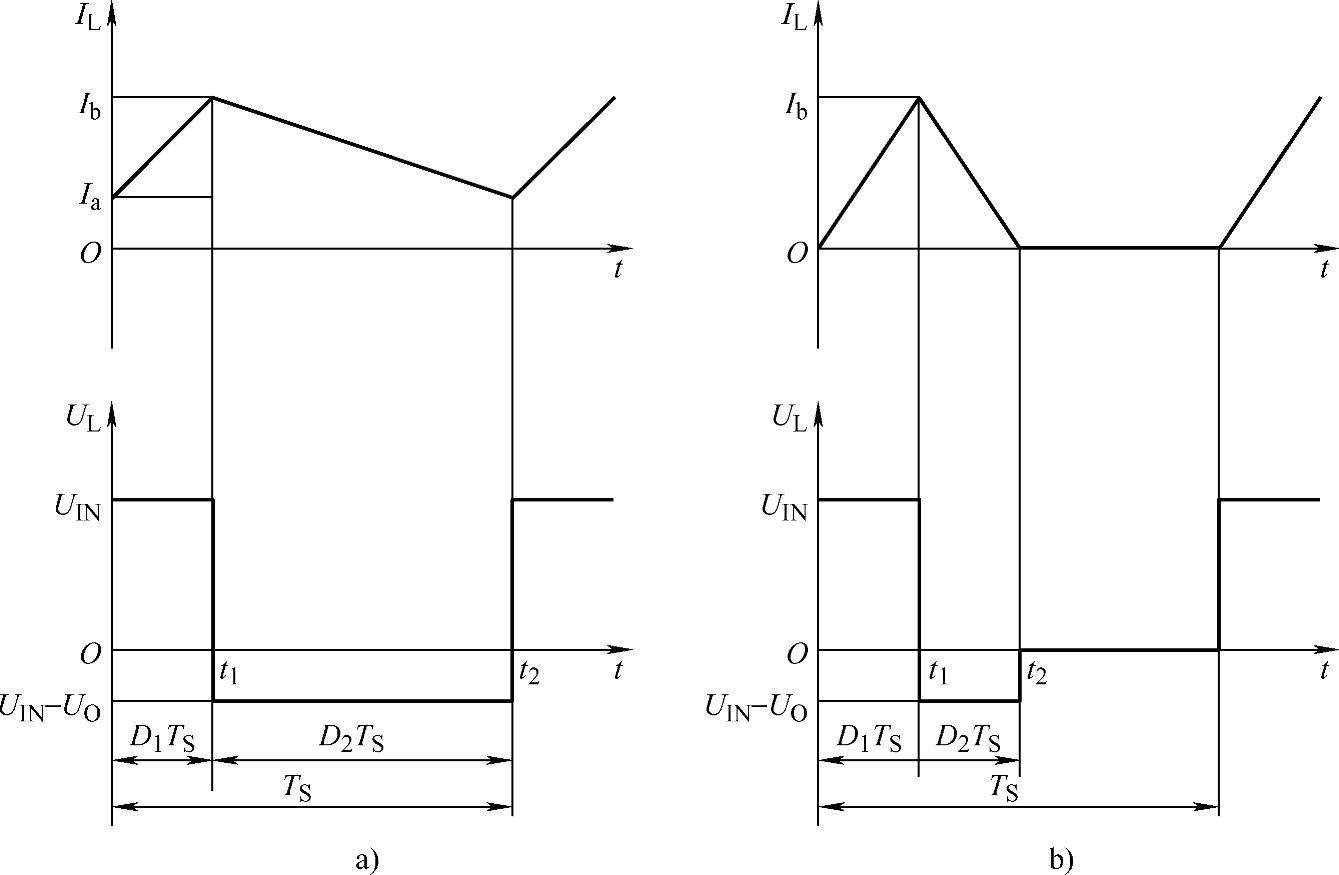

图3-3 Boost变换电路的电感电流和电感电压波形图

a)电感电流连续 b)电感电流不连续

如果开关管的关断时间与二极管的导通时间相等,即D1+D2=1,则电感电流工作在连续工作模式;当电感较小、负载较大或者是周期TS较大时,将出现电感电流已经下降为零,但是新的周期却还没有开始的情况,此时开关管的关断时间大于二极管的导通时间,即D1+D2<1,这便是电感电流不连续工作模式。

如图3-3所示,当开关管导通时,电感电流IL将线性上升,其增量为(www.daowen.com)


当开关管关断后二极管导通时,电感电流IL将线性下降,其增量为


在稳态时,这两个电流增量的绝对值应该相等,即|ΔiL1|=|ΔiL2|,所以有


整理可得输出电压UO和输入电压UIN的关系为


所以,当电感电流工作在连续工作模式时,D1+D2=1,此时有


当电感电流工作在不连续工作模式时,D1+D2<1,此时有


由以上分析可知,无论Boost变换电路工作在电感电流连续工作模式或者是电感电流不连续工作模式,其输出电压都高于输入电压,所以我们称Boost变换电路为升压变换电路。
