AC/DC驱动电源可以在DC/DC驱动电源的基础上派生而出，首先经过AC/DC变换将输入交流信号转换成直流形式，然后用DC/DC变换进一步进行直流电压值的变换，再经过闭环负反馈即可实现恒压/恒流输出。

实现交流电压向直流电压形式变换的主要方式是整流电路。整流电路有很多种，按照使用的整流器件种类可分为不可控电路、半控电路和全控电路三种；按照电路结构可分为半波电路（零式电路）和全波电路（桥式电路）；按电网交流输入相数分为单相电路、三相电路和多相电路。LED驱动电源功率不大，一般采用单相交流供电，而且后端有专门的电压控制环节，所以其整流电路常采用最简单的单相不可控桥式整流电路，电路如图2-14所示。

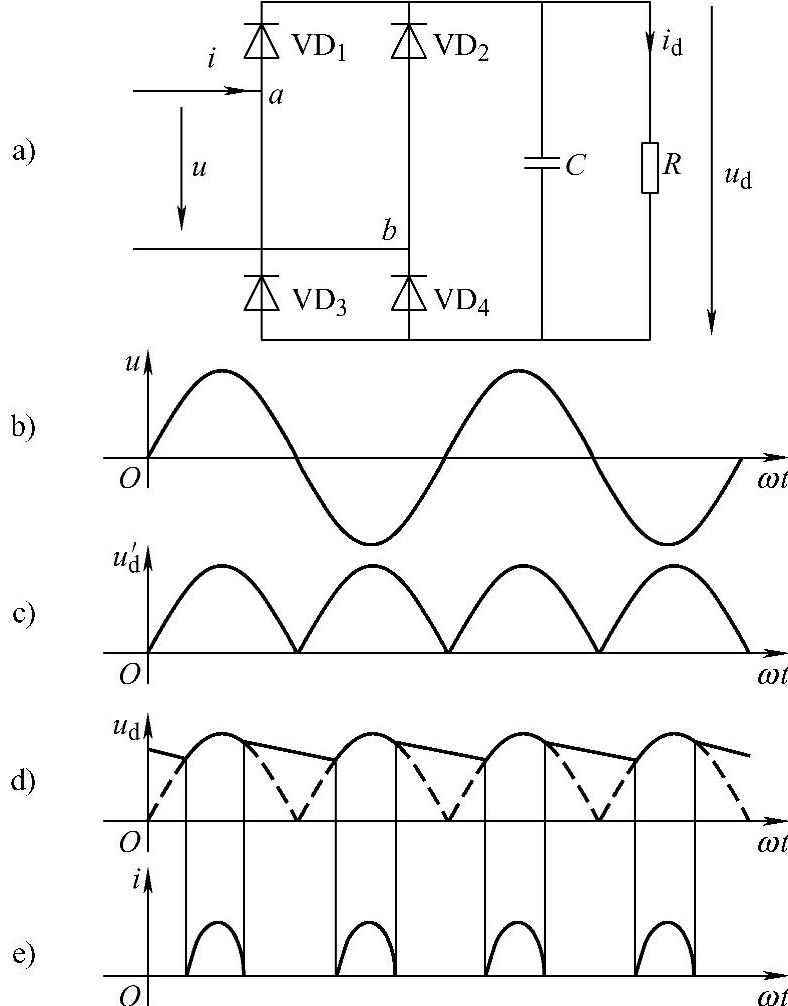

图2-14 输入整流与滤波电路

a）整流滤波基本电路 b）输入交流电压 c）整流后电压（无滤波） d）整流滤波后电压 e）输入电流

整流器件选用4个不可控的整流二极管，当输入电压在正半周时，整流二极管VD₁和VD₄自动导通、VD₂和VD₃自动关断，当输入电压在负半周时，VD₂和VD₃自动导通、VD₁和VD₄自动关断，整流后的输出电压为脉动直流电压u_d′。为了给后端提供一个相对平稳的电压，整流桥后常加滤波电容以减小直流脉动，加了滤波电容后，整流桥的工作过程如下：当输入交流电压u的正半周瞬时值大于滤波电容C电压u_d时，VD₁和VD₄承受正向压降自动导通、VD₂和VD₃承受反向压降自动关断，输入端给电容C充电，同时向负载R供电；当电容被充电到u_d=u时，VD₁和VD₄关断，电容以时间常数RC向负载R放电；当C放电到u的负半周瞬时值大于u_d时，VD₂和VD₃承受正向压降自动导通、VD₁和VD₄承受反向压降保持关断，输入端给电容C充电，同时向负载R供电；当电容被充电到u_d=u时，VD₂和VD₃关断，电容以时间常数RC向负载R放电，完成一个工作周期，输入端及通过整流桥的是窄脉冲电流。整流前输入电压u、无滤波整流后电压u_d′、整流滤波后电压u_d及此时的输入电流i如图2-14b～e所示。(www.daowen.com)

经过整流滤波后，加上DC/DC恒压/恒流电路，即可实现AC/DC驱动电源的功能，其实现原理如图2-15所示。

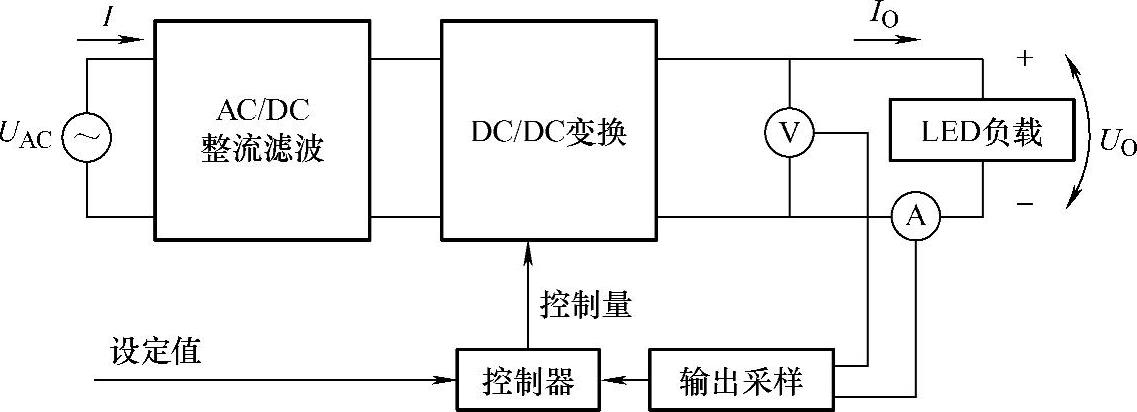

图2-15 统一的AC/DC恒压/恒流实现原理

恒压/恒流主电路建立后，按照功能设计要求，补充实现其他功能的电路模块（如电磁兼容、保护、调光、自动控制等），即可完成整个LED驱动电源的设计。
