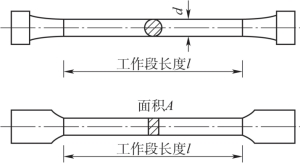

在进行拉伸试验时,先将材料加工成符合国家标准(如GB/T228.1—2010《金属材料　拉伸试验第1部分:室温试验方法》)的试样。为了避开试样两端受力部分对测试结果的影响,试验前先在试样的中间等直部分划两条横线,如图6-15所示。当试样受力时,横线之间的杆件任何横截面上的应力均相等,这一段即为杆件的工作段,其长度称为标距。在试验时就量测工作段的变形。常用的试样有圆截面和矩形截面两种。为了能比较不同粗细的试样在拉断后工作段的变形程度,通常对圆截面标准试样的标距长度l与其横截面直径d的比例加以规定;对矩形截面标准试样,则规定其标距长度l与横截面面积A的比例。常用的标准比例有两种,即

l=10d和l=5d(对圆截面试样)

或

如图6-16所示,压缩试样通常用圆形截面或正方形截面的短柱体,其长度l与横截面直径d或边长b的比值一般规定为1～3,这样才能避免试样在试验过程中被压弯。(www.daowen.com)

图6-15

图6-16

拉伸或压缩试验时使用的设备是多功能万能试验机(简称试验机)。试验机由机架、加载系统、测力示值系统、载荷位移纪录系统以及夹具、附具等5个基本部分组成。关于试验机的具体构造和原理,可参阅有关材料力学书籍。
