数据处理指令包含批复位指令、编码、译码指令及平均值计算指令等。其中批复位指令可用于数据区的初始化，编、译码指令可用于字元件中某个置1位的位码的编译。

1.区间复位指令ZRST

区间复位指令（Zone Reset，ZRST）将D1～D2指定的元件号范围内的同类元件成批复位。

（1）指令格式

指令编号及助记符：FNC40 ZRST(P)[D1·][D2·]。

●[D1·]为起始元件号。

●[D2·]为结束字元件号。

●如果D1的元件号大于D2的元件号，则只有D1指定的元件被复位。

●单个位元件和字元件可以用RST指令复位。

具体使用说明如表5-2所示。

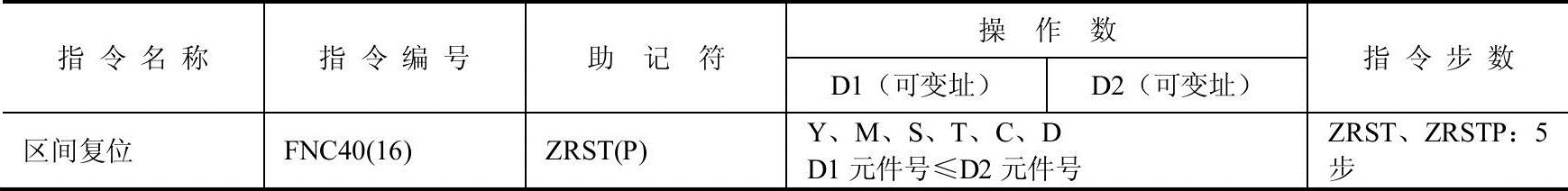

表5-2 区间复位指令ZRST使用说明

（2）指令用法

ZRST指令使用方法如图5-55所示。

【实例5-19】ZRST指令应用

●当M8002由OFF→ON时，执行区间复位指令。

●位元件M500～M599成批复位，字元件C235～C255成批复位，状态元件S0～S127成批复位。

●虽然ZRST指令是16位指令，D1和D2也可以指定32位计数器。

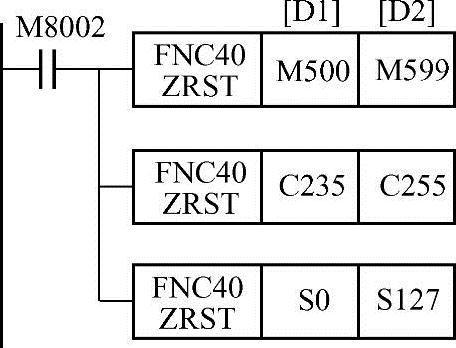

图5-55 区间复位指令ZRST使用方法

2.解码与编码指令

解码和编码指令用于数据的解码和编码操作。

（1）指令格式

指令编号及助记符：解码指令FNC41 DECO(P)[S·][D·]n；编码指令FNC42 ENCO(P)[S·][D·]n。

●[S·]为源操作数。

●[D·]为目的操作数。

●n为目的字元件个数。

●解码（译码）指令DECO（Decode）的位源操作可以取X、Y、M和S，位目的操作数可以取Y、M和S。

●字源操作数可以取K、H、T、C、D、V和Z，字目的操作数可以取T、C和D，n=1～8，只有16位运算。

●编码指令ENCO（Encode）只有16位运算。

（2）使用方法(www.daowen.com)

使用方法如图5-56所示。

【实例5-20】解码与编码指令应用

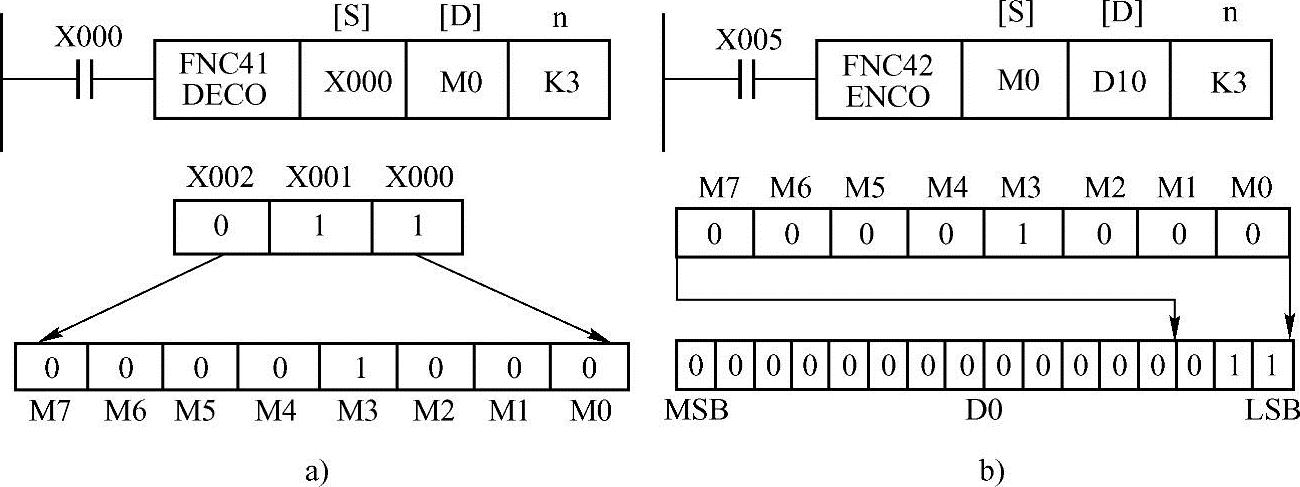

图5-56 解码与编码指令使用说明

a)解码指令 b)编码指令

图5-56a中：X002～X000组成的3位（n=3）二进制数为011，相当于十进制数3，由目的操作数M7～M0组成的8位二进制数的第3位（M0为第0位）M3被置1，其余各位为0。如果源数据全0，则M0置1。

图5-56b中：n=3，编码指令将源元件M7～M0中为“1”的M3的位数3编码为二进制数011，并送到目的元件D10的低3位。

3.求置ON位总和与ON位判别指令

位元件的值为1时称为ON，求置ON位总和指令SUM统计源操作数中为ON的位的个数，并将它送入目的操作数。使用方法如图5-57所示。

【实例5-21】求置ON位总和与ON位判别指令应用

●当X000为ON时，将D0中置1的总和存入目的元件D2中，若D0为0，则0标志M8020动作。

●当X003为ON时，判别D10中第15位，若为1，则M0为ON，反之为OFF。

●X000变为OFF时，M0状态不变化。

4.平均值指令

平均值指令MEAN是将S中指定的n个源操作数据的平均值存入目的操作数D中，舍去余数。使用方法如图5-58所示。

当X000闭合时，进行平均值计算。如：n超出元件规定地址号范围时，n值自动减小。n在1～64以外时，会发生错误。

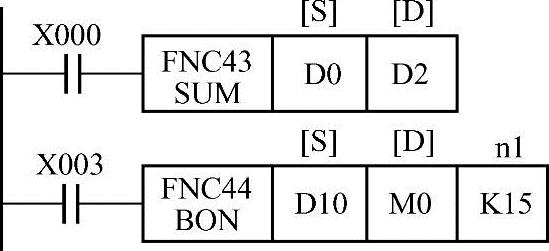

图5-57 求置ON位总和与ON位判别指令使用方法

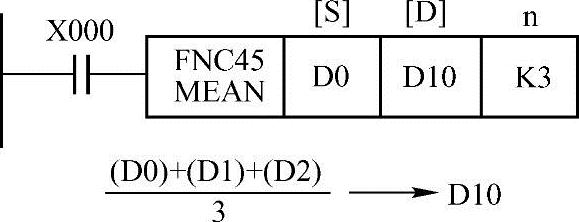

图5-58 平均值指令MEAN使用方法

5.报警器置位复位指令

报警器置位指令ANS的源操作数为T0～T199，目的操作数为S900～S999，n=1～32 767（定时器以100ms为单位设定）。报警器复位指令（Annunciator Reset，ANR）无操作数。使用方法如图5-59所示。

【实例5-22】报警器置位复位指令应用实例

图5-59 报警器置位复位指令使用方法

●M8000的常开触点一直接通，使M8049的线圈通电，特殊数据寄存器D8049的监视功能有效，D8049用来存放S900～S999中处于活动状态且元件号最小的状态继电器的元件号。

●Y000变为ON后，100ms定时器T0开始定时，如果X000在10s内未动作（n=100），则S900变为ON。

●X003为ON后，100ms定时器T1开始定时，如果在20s内X004未动作，S901将会动作。

●故障复位按钮X005和ANR指令将用于故障诊断的状态继电器复位。
