PLC程序运算过程中会产生一些数据，可以用数据比较和传送指令进行处理。

1.比较指令

比较指令用于两个数据的大小比较。

（1）指令格式

指令编号及助记符：比较指令FNC10 CMP[S1·][S2·][D·]。

●[S1·][S2·]为两个比较的源操作数。

●[D·]为比较结果的标志元件，指令中给出的是标志软元件的首地址（标号最小的那个）。

标志位的软元件有Y、M、S。源操作数的软元件有T、C、V、Z、D、K、H、KnX、KnY、KnM、KnS。

（2）指令用法

比较指令CMP是将源操作数[S1·]和源操作数[S2·]进行比较，结果送到目的操作数[D·]中，比较结果有3种情况：大于、等于和小于。

CMP指令可以比较两个16位二进制数，也可以比较两个32位二进制数，在作32位操作时，使用前缀(D)：(D)CMP[S1·][S2·][D·]。

CMP指令也可以有脉冲操作方式，使用扩展名(P)：(D)CMP(P)[S1·][S2·][D·]，只有在驱动条件由OFF→ON时进行一次比较。

具体用法如图5-24所示。

●若K100＞(C20)，则M0被置1。

●若K100=(C20)，则M1被置1。

●若K100＜(C20)，则M2被置1。

2.区间比较指令

区间比较指令是将数据与某一区间的数据进行比较。

（1）指令格式

指令编号及助记符：区间比较指令FNC11ZCP[S1·][S2·][S3·][D·]。

●[S1·]和[S2·]为区间起点和终点。

●[S3·]为另一比较软元件。

●[D·]为标志软元件，指令中给出的是标志软元件的首地址。

●标志位的软元件有Y、M、S。

●源操作数的软元件有T、C、V、Z、D、K、H、KnX、KnY、KnM、KnS。

（2）指令用法

ZCP指令是将源操作数[S3·]与[S1·]和[S2·]的内容进行比较，并将比较结果送到目的操作数[D·]中。如图5-25所示。

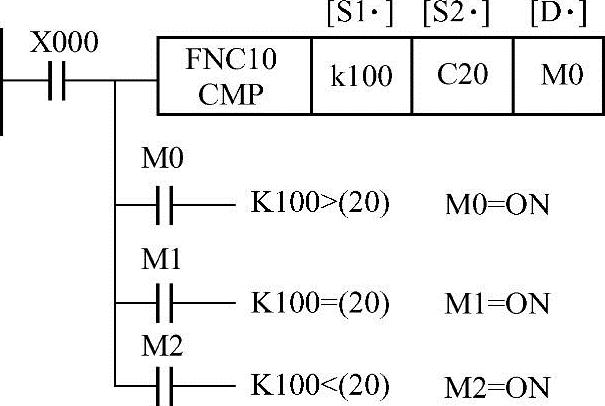

图5-24 比较指令CMP举例

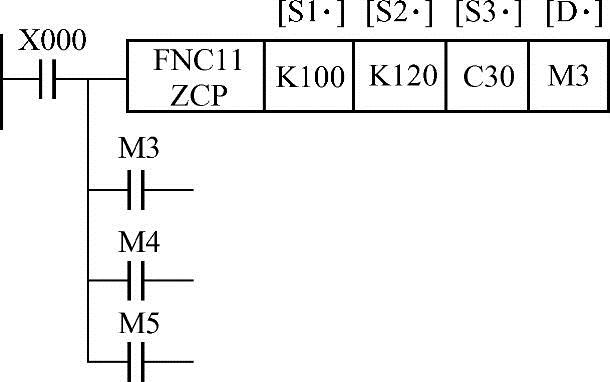

图5-25 区间比较指令ZCP举例

●[S1·]>[S3·]，即K100>C30的当前值时，M3接通。

●[S1·]≤[S3·]≤[S2·]，即K100≤C30的当前值≤K120时，M4接通。

●[S3·]>[S2·]，即C30当前值>K120时，M5接通。

●当X000为OFF时，不执行ZCP指令，M3～M5仍保持X000=OFF之前的状态。使用ZCP时，[S2·]的数值不能小于[S1·]；所有的源数据都被看成二进制值处理。

3.传送指令

传送指令用于存储单元之间的数据传递、变换。

传送指令包括传送MOV（Move）、BCD码移位传送SMOV（Shift Move）、取反传送CML（Complement Move）、数据块传送BMOV（Block Move）、多点传送FMOV（Fill Move）以及数据交换XCH（Exchange）指令等。

（1）指令格式

指令编号及助记符：传送指令FNC12 MOV[S·][D·]。

●[S·]为源数据。

●[D·]为目的软元件。

●目的操作数为T、C、V、Z、D、KnY、KnM、KnS。

●源操作数的软元件有T、C、V、Z、D、K、H、KnX、KnY、KnM、KnS。

（2）指令用法

传送指令MOV是将源操作数传送到指定的目的操作数，即[S·]→[D·]。如图5-26所示。

【实例5-11】传送指令应用

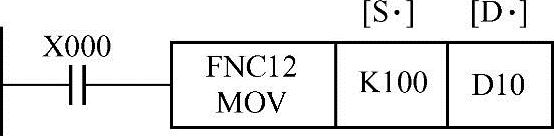

图5-26 传送指令MOV举例

解：

当常开触点X000闭合为ON时，每扫描到MOV指令时，就把存入[S·]源数据中操作数100（K100）转换成二进制数，再传送到目的操作数D10中去。

当X000为OFF时，则指令不执行，数据保持不变。

4.移位传送指令

移位传送指令可以将数据按照指定的格式变换成BCD码进行传送。

（1）指令格式

指令编号及助记符：传送指令FNC13 SMOV[S·]m1m2[D·]n。

●[S·]为源数据，m1为被传送的起始位，m2为传送位数。

●[D·]为目的软元件，n为传送的目的起始位。

●目的操作数可取T、C、V、Z、D、KnY、KnM、KnS。

●源操作数的软元件有T、C、V、Z、D、K、H、KnX、KnY、KnM、KnS。

●n、m1、m2的软元件有K、H。

（2）指令用法

移位传送指令SMOV的功能是将[S·]第m1位开始的m2个数移位到[D·]的第n位开始的m2个位置去，m1、m2和n取值均为1～4。分开的BCD码重新分配组合，一般用于多位BCD拨盘开关的数据输入。如图5-27所示。

【实例5-12】移位传送指令应用

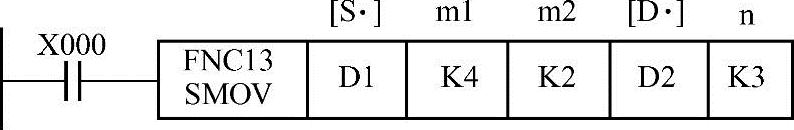

图5-27 移位传送指令SMOV举例

解：

X000满足条件，执行SMOV指令。

源操作数[S·]内的16位二进制数自动转换成4位BCD码，然后将源操作数（4位BCD码）的右起第m1位开始，向右数共m2位的数，传送到目的操作数（4位BCD码）的右起第n位开始，向右数共m2位上去，最后自动将目的操作数[D]中的4位BCD码转换成16位二进制数。

图5-27中，m1为4，m2为2，n为3，当X000闭合时，每扫描一次该梯形图，就执行SMOV移位传送操作，先将D1中的16位二进制数自动转换成4位BCD码，并从4位BCD码右起第4位开始（m1为4），向右数共2位（m2为2）（即103，102）上的数传送到D2内4位BCD码的右起第3位（n=3）开始，向右数共2位（即102，101）的位置上去，最后自动将D2中的BCD码转换成二进制数。

上述传送过程中，D2中的另两位（即103，100）上的数保持不变。

5.取反传送指令

取反传送可以将数据取反之后进行传送。

（1）指令格式

指令编号及助记符：取反传送指令FNC14CML[S·][D·]。

●[S·]为源数据。

●[D·]为目的软元件。

●目的操作数的软元件为T、C、V、Z、D、KnY、KnM、KnS。(www.daowen.com)

●源操作数的软元件有T、C、V、Z、D、K、H、KnX、KnY、KnM、KnS。

（2）指令用法

取反传送指令CML的功能是将[S·]源操作数按二进制的位逐位取反并传递到指定目的软元件中，指令说明如图5-28所示。

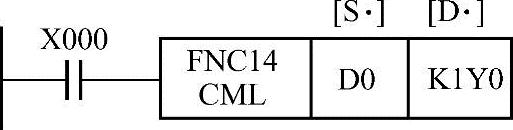

图5-28 取反传送指令CML举例

6.块传递指令

块传送指令可以将数据批量进行传送。

（1）指令格式

指令编号及助记符：块传送指令FNC15BMOV[S·][D·]n。

●[S·]为源软元件。

●[D·]为目的软元件。

●n为数据块个数。

●源操作数可取KnX、KnY、KnM、KnS、T、C、D、K、H。

●目的操作数可取KnY、KnM、KnS、T、C和D。

●数据块个数可取常数K、H。

（2）指令用法

块传送指令BMOV的功能是将源操作数元件中n个数据组成的数据块传送到指定的目的软元件中去。如果元件号超出允许元件号的范围，数据仅传送到允许范围内。指令用法如图5-29所示。

【实例5-13】块传递指令应用实例

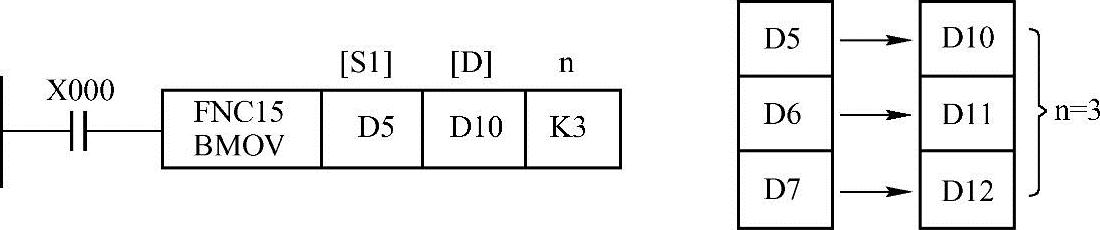

图5-29 块传送指令BMOV举例

解：

●如果X000断开，则不执行块传送指令，源、目数据均不变。

●如果X000接通，则将执行块传送指令。

●根据K3指定数据块个数为3，则将D5～D7中的内容传送到D10～D12中去。

●传送后D5～D7中的内容不变，而D10～D12内容相应被D5～D7内容取代。

●当源、目的软元件的类型相同时，传送顺序自动决定。

●如果源、目的软元件的类型不同，只要位数相同就可以正确传送。

●如果源、目的软元件号超出允许范围，则只对符合规定的数据进行传送。

7.多点传送指令

多点传送指令可以将一个数据传送到多个存储位置。

（1）指令格式

指令编号及助记符：传送指令FNC16 FMOV[S·][D·]n。

●[S·]为源软元件。

●[D·]为目的软元件。

●n为目的软元件个数。

●指令中给出的是目的软元件的首地址。常用于对某一段数据寄存器清零或置相同的初始值。

●源操作数可取除V、Z以外的所有的数据类型，目的操作数可取KnY、KnM、KnS、T、C或者D，n,512。

（2）指令用法

多点传送指令FMOV是将源操作数中的数据传送到指定目的开始的n个元件中去，这n个元件中的数据完全相同。指令操作如图5-30所示。触点X000闭合，数据0被传递到D0～D9中。

8.数据交换指令

数据交换指令用于存储单元之间的数据交换。

（1）指令格式

指令编号及助记符：数据交换指令FNC17XCH[D1·][D2·]。

●[D1·]、[D2·]为两个目的软元件。

●目的软元件操作数可取KnY、KnM、KnS、T、C、D、V和Z。

（2）指令用法

数据交换指令XCH是将数据在两个指定的目的软元件之间进行交换，指令说明如图5-31所示，当X000为ON时，将D1和D17中的数据相互交换。

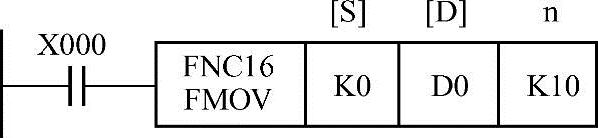

图5-30 多点传送指令FMOV举例

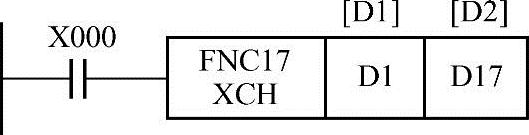

图5-31 数据交换指令XCH举例

9.BCD变换指令

数据变换指令包括两条指令，分别是二进制数转换成BCD码并传送BCD码以及BCD码转换为二进制数并传送BIN指令。

（1）指令格式

指令编号及助记符：BCD码变换指令FNC18 BCD[S·][D·]。

●[S·]为被转换的软元件。

●[D·]为目的软元件。

●源操作数可取KnX、KnY、KnM、KnS、T、C、D、V和Z。

●目的操作数可取KnY、KnM、KnS、T、C、D、V和Z。

（2）指令用法

变换指令BCD是将源操作数中的二进制数转换成BCD码并传送到目的操作数中去。指令说明如图5-32所示。当X000为ON时，将D12内的二进制数据转换成BCD码送到Y0～Y7。BCD码变换指令将PLC内的二进制数变换成BCD码后，再译成7段码，就能输出驱动LED显示器。

10.BIN变换指令

BIN变换指令可以将BCD码数据变换成二进制数据。

（1）指令格式

指令编号及助记符：BIN变换指令FNC19 BIN[S·][D·]。

●[S·]为被转换的软元件。

●[D·]为目的软元件。

●源操作数可取KnX、KnY、KnM、KnS、T、C、D、V和Z。

●目的操作数可取KnY、KnM、KnS、T、C、D、V和Z。

（2）指令用法

变换指令BIN将源元件中的BCD码转换成二进制数送到指定的目的元件中去。指令使用说明如图5-33所示。当X000为ON时，将D12内的BCD码转换成二进制数据送到Y0～Y7。此指令作用正好与BCD变换指令相反，用于将软元件中的BCD码转换成二进制数。

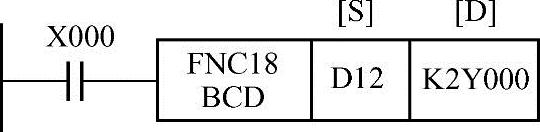

图5-32 变换指令BCD举例

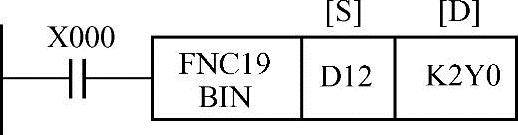

图5-33 变换指令BIN举例

四则运算（+、-、×、÷）与增量指令、减量指令等可编程序控制器内的运算都用BIN码进行。因此，可编程序控制器在用数字开关获取BCD码的信息时要用FNC19（BIN→BCD）变换指令。
