使用应用指令处理不同的数据时需要用到不同的数据格式，采用不同的执行形式，下面逐一进行说明。

1.字元件和双字元件

应用指令可处理16位（bit）的字元件（数据）和32（bit）位的双字元件（数据）。

（1）字元件

一个字元件是由16位的存储单元构成的，其最高位（第15位）为符号位，第0～14位为数值位，如图5-2所示。

图5-2 16位字元件

（2）双字元件

低位元件（D10）存储32位数据的低16位，高位元件（D11）存储32位数据的高16位，如图5-3所示。

图5-3 双字元件

2.16位/32位指令

PLC能处理16位和32位的数据，下面进行介绍。

（1）16位指令

以16位MOV指令为例介绍，如图5-4所示。

●当X001接通时，将十进制数10传送到16位的数据寄存器D10中去；

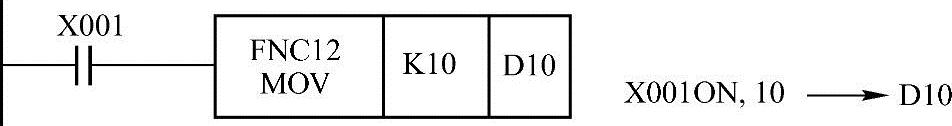

图5-416位指令

●当X001断开时，该指令被跳过不执行，源操作数和目的操作数的内容都不变。

（2）32位指令

以32位MOV指令为例介绍，如图5-5所示。

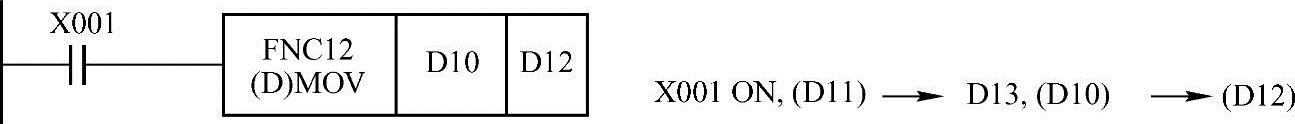

图5-532位指令

●当X001接通时，将由D11和D10组成的32位源数据传送到由D13和D12组成的目的地址中去。

●当X001断开时，该指令被跳过不执行，源操作数和目的操作数的内容都不变。

应用指令中附有符号（D）表示处理32位（bit）数据，如：（D）MOV、FNC(D)12、FNC12(D)。处理32位数据时，用元件号相邻的两个元件组成元件对，元件对的元件号用奇数、偶数均可。但为了避免错误，元件对的首元件建议统一用偶数编号。32位（bit）计数器（C200～C255）不能用做16bit指令的操作数。

3.位元件/位组合元件

只处理ON/OFF信息的软元件称为位元件，如：X、Y、M、S等均为位元件。而处理数值的软元件称为字元件，如：T、C、D等。

“位元件元件”的组合方法的助记符是：Kn＋最低位的位元件号。

如：KnX、KnY、KnM即位元件组合，其中“K”表示后面跟的是十进制数，“n”表示4位一组的组数，16位数据用K1～K4，32位数据用K1～K8。

【实例5-1】说明K2M0表示的位组合元件含义

解：

K2M0中的“2”表示2组4位的位元件组成元件，最低位的位元件号分别是M0和M4，所以K2M0表示由M0～M3和M4～M7两组位元件组成一个8位数据，其中M7是最高位，M0是最低位。

使用位组合元件时应注意以下问题。

●若向K1M0～K3M0传递16位数据，则数据长度不足的高位部分不被传递，32位数据也同样。

●在16位(或32位)运算中，对应元件的位指定是K1～K3（或K1～K7），长度不足的高位通常被视为0，因此，通常将其作为正数处理。

●被指定的位元件的编号，没有特别的限制，一般可自由指定，但是建议在X、Y的场合最低位的编号尽可能地设定为0（X000，X010，X020…Y000，Y010，Y020…），在M，S场合理想的设定数为8的倍数，为了避免混乱，建议设定为M0，M10，M20…等。

4.脉冲执行型/连续执行型指令

指令按照执行方式可以分为脉冲执行型和连续执行型两种形式。

（1）连续执行指令型

连续执行型指令如图5-6所示，X000=ON时，指令在各扫描周期都执行。

（2）脉冲执行型指令

如图5-7所示，指令只在X000由OFF→ON变化一次时执行一次，其他时候不执行。连续执行方式在程序执行时的每个扫描周期都会对目的元件加1，而这种情况在许多实际的控制中是不允许的。为了解决这类问题，设置了脉冲执行方式，并在这类助记符的后面加扩展名符号“P”来表示此方式。

(www.daowen.com)

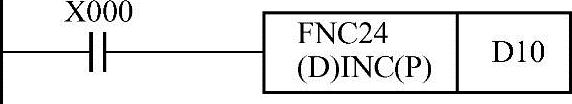

图5-6 连续执行型指令

图5-7 脉冲执行方式举例

5.变址操作

变址寄存器用于在传送、比较指令中修改操作对象的元件号。

变址的方法是将变址寄存器V和Z这两个16位的寄存器放在各种寄存器的后面，充当操作数地址的偏移量。操作数的实际地址就是寄存器的当前值以及V和Z内容相加后的和。当源或目的寄存器用[S·]或[D·]表示时，就能进行变址操作。对32位数据进行操作时，要将V、Z组合成32位（V，Z）来使用，这时Z为低16位，V为高16位，32bit指令中用到变址寄存器时只需指定Z，这时Z就代表了V和Z。可以用变址寄存器进行变址的软元件有X、Y、M、S、P、T、C、D、K、H、KnX、KnY、KnM、KnS等。

【实例5-2】如图5-8所示的程序，求执行加法操作后源和目的操作数的实际地址

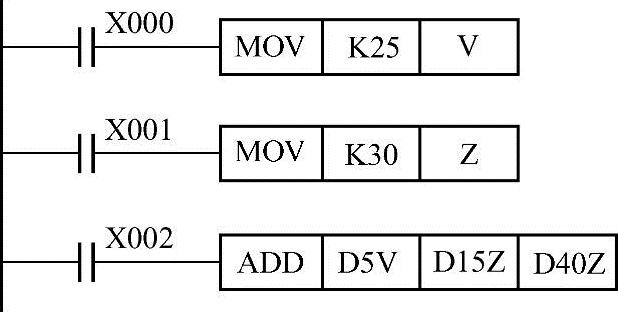

图5-8 变址操作举例

解：

第一行指令执行25→V，第二行指令执行30→Z，所以变址寄存器的值为：V=25，Z=30。第三行指令执行（D5V）＋（D15Z）→（D40Z）。

[S1·]为D5V：D（5＋25）=D30 源操作数1的实际地址。

[S2·]为D15Z：D（15＋30）=D45 源操作数2的实际地址。

[D·]为D40Z：D（40＋30）=D70 目的操作数的实际地址。

所以，第三行指令实际执行（D30）＋（D40）→（D70），即D30的内容和D45的内容相加，结果送入D70中去。

【实例5-3】修改16位指令操作数

如图5-9所示的程序。

解：

将K0或K1的内容向变址寄存器V0传送。

当X001=ON，V0=0时，（D（0+0）=D0），则K500的内容向D0传送。

若V0=10时，（D（0+10）=D10），则K500的内容向D10传送。

【实例5-4】修改32位指令操作数

如图5-10所示的程序。

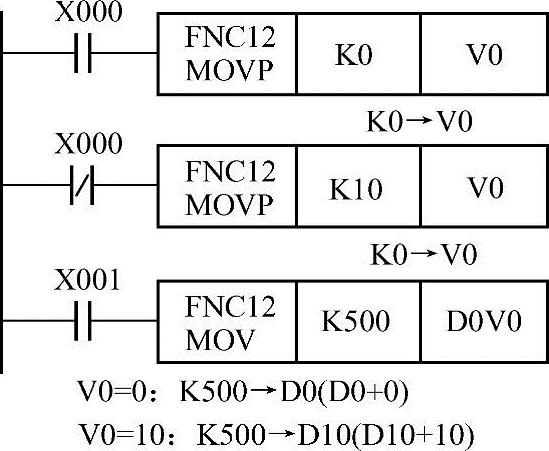

图5-9 16位指令操作数的变址举例

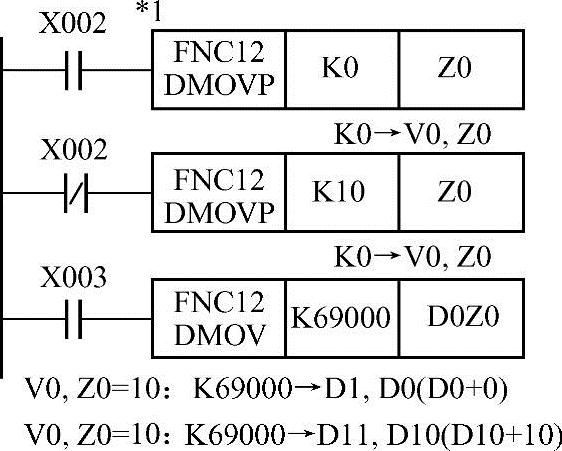

图5-10 32位指令操作数的变址举例

解：

DMOV是32位的指令，因此，在该指令中使用的变址寄存器也必须指定为32位。

在32位指令中指定了变址寄存器的Z寄存器（Z0～Z7）及与之组合的V寄存器（V0～V7）。

即使Z0中写入的数值不超过16位数值范围（0～32767），也必须用32位的指令将V，Z两寄存器都改写，如果只写入Z侧，则在V侧留有其他数值，会使数值产生很多的运算错误。

【实例5-5】常数K修改

如图5-11所示的程序。

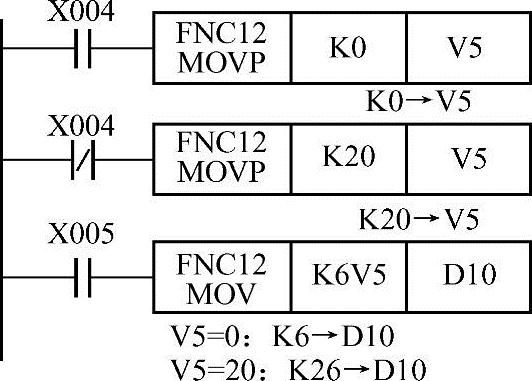

图5-11 常数K的修改举例

解：

当X005=ON，若V5=0，（K6+0=K6），将K6的内容向D10传送。

若V5=20时，（K6+20=K26），则将K26的内容向D10传送。

【实例5-6】输入/输出继电器八进制软元件的变址

用MOV指令输出Y7～Y0，通过变址修改输入，使其变换成X7～X0，X17～X10，X27～X20。程序如图5-12所示。

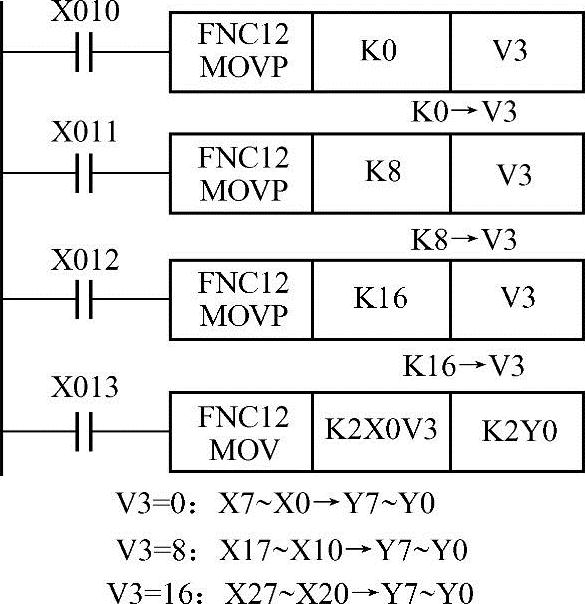

图5-12 八进制软元件（编号）的变址举例

这种变换是将变址值0、8、16通过（X0+0=X0）、（X0+8=X10）、（X0+16=X20）的八进制的换算，然后相加软元件的编号，使输入端子发生变化。
