应用指令格式如图5-1所示。

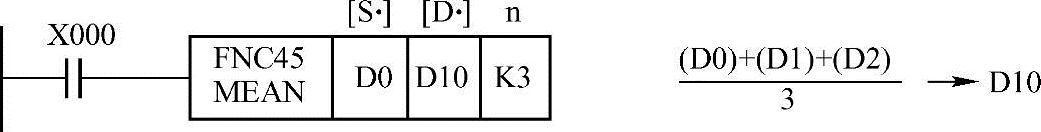

图5-1 应用指令的梯形图表达式

图5-1是求平均值的应用指令。图5-1中标注［S·］指取值首元件，n指定取值个数。[D·]指定计算结果存放地址。

1.指令

功能框的第一部分是指令，指令表明了功能。

2.操作数(www.daowen.com)

功能框的第一段之后都为操作数部分，操作数部分依次由“源操作数”、“目的操作数”和“数据个数”3部分组成，有些应用指令只需指定功能号即可。但许多应用指令在指定功能号的同时还必须指定操作数或操作地址。有些应用指令还需要多个操作数或地址。操作元件包括K、H、KnX、KnY、KnM、KnS、T、C、D、V、Z。其中，K表示十进制常数；H表示十六进制常数。下面分别讲述各部分作用。

●[S·]：源操作数，指令执行后其内容不改变。源的数量多时，以[S1·]、[S2·]等表示。加上“·”符号表示使用变址方式，默认为无“·”，表示不能使用变址方式。

●[D·]：目的操作数，指令执行后将改变其内容。在目的数众多时，以[D1]、[D2·]等表示。默认为无“·”，表示不能使用变址方式。

●其他操作数：常用来表示数的进制（十进制、十六进制等）或者作为源操作数（或操作地址）和目的操作数（或操作地址）的补充注释。表示常数时，K后跟的为十进制数，H后跟的为十六进制数。

●程序步：指令执行所需的步数。应用指令的指令段的程序步数通常为1步，但是根据各操作数是16位指令还是32位指令，会变为2步或4步。当应用指令处理32位操作数时，则在指令助记符号前加[D]表示，指令前无此符号时，表示处理16位数据。

需要注意的是有些应用指令在整个程序中只能出现一次。即使在一个程序两段不可能同时执行的程序中也不能使用。但可利用变址寄存器多次改变其操作数，多次执行这样的应用指令。
