状态转移图的介绍及应用方法

时间:2023-06-16 理论教育 版权反馈
【摘要】:状态转移图又叫功能表图,它是用状态元件描述工步状态的工艺流程图。它通常由初始状态、一系列一般状态、转移线和转移条件组成。图4-1 状态转移图在状态转移图中,用矩形框来表示“步”或“状态”,方框中用状态继电器S及其编号表示。与控制过程的初始情况相对应的状态称为初始状态,每个状态的转移图应有一个初始状态,初始状态用双线框来表示。下面结合实例讲述状态转移图的使用方法。

状态转移图的介绍及应用方法

状态转移图又叫功能表图(SFC),它是用状态元件描述工步状态的工艺流程图。它通常由初始状态、一系列一般状态、转移线和转移条件组成。每个状态提供3个功能:驱动有关负载、指定转移条件和指定转移目标,如图4-1所示。


图4-1 状态转移图

在状态转移图中,用矩形框来表示“步”或“状态”,方框中用状态继电器S及其编号表示。

与控制过程的初始情况相对应的状态称为初始状态,每个状态的转移图应有一个初始状态,初始状态用双线框来表示。与步相关的动作或命令用与步相连的梯形图符号来表示。当某步激活时,相应动作或命令被执行。一个活动步可以有一个或几个动作或命令被执行。

步与步(状态与状态)之间用有向线段来连接,如果进行方向是从上到下或从左到右,则线段上的箭头可以不画,状态转移图中,会发生步的活动状态的进展,该进展按有向连续规定的线路进行,这种进展是由转移条件的实现来完成的。

下面结合实例讲述状态转移图的使用方法。

【实例4-1】运料小车的控制

对运料小车的控制要求如图4-2所示。

●料车处于原点,下限位开关LS1被压合,料斗门关上,原点指示灯亮。(www.daowen.com)

●当选择开关SA闭合,按下起动按钮SB1料斗门打开,时间为8s,给料车装料。

●装料结束,料斗门关上,延时1s后料车上升,直至压合上限位开关LS2后停止,延时1s之后卸料10s,料车复位并下降至原点,压合LS1后停止。

●当开关SA断开,料车工作一个循环后停止在原位,指示灯亮。按下停车按钮SB2后则立即停止运行。

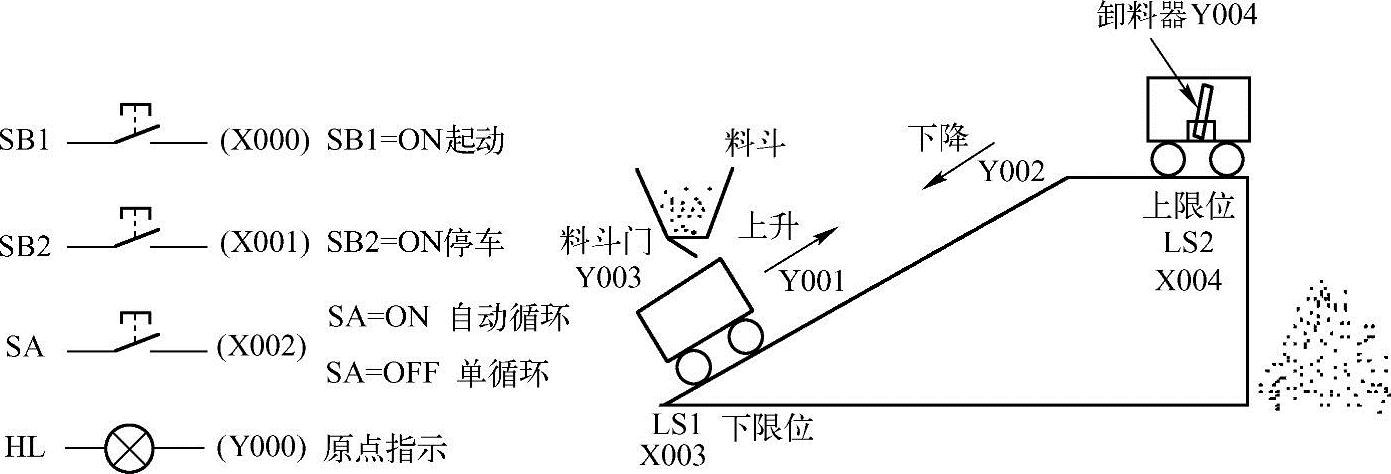

图4-2 运料小车示意图

设计过程

1)根据控制要求,用功能图表示程序如图4-3a所示。

2)将功能图程序变换成梯形图程序如图4-3b所示。
