任何厂家生产的PLC,均有定时器和计数器,对三菱FXPLC来说,没有专门的定时、计数指令,而是用OUT指令组成定时器和计数器指令。
1.定时器
如图3-18所示为定时器指令的编程格式。

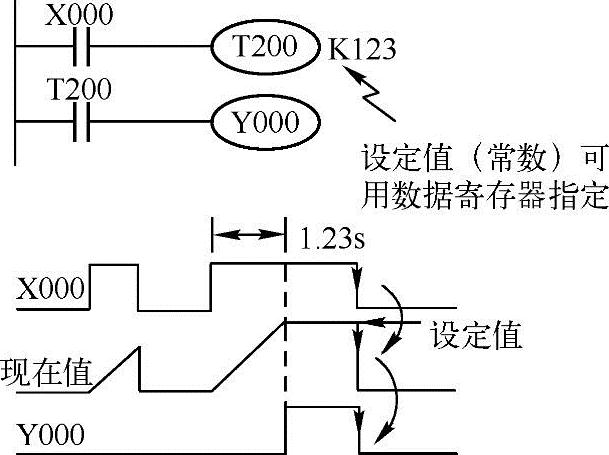

图3-18 定时器指令编程格式
X000为定时器驱动输入条件,当X000=1时,定时器T200线圈开始接通并计数。当计数到规定的值时(图中为1.23s),T200定时器动作,对应的触点T200接通,此时Y000有输出。当X000=0时,定时器复位。
2.计数器(www.daowen.com)
指令格式:计数器使用两条指令完成计数任务。其指令编程格式如图3-19所示。

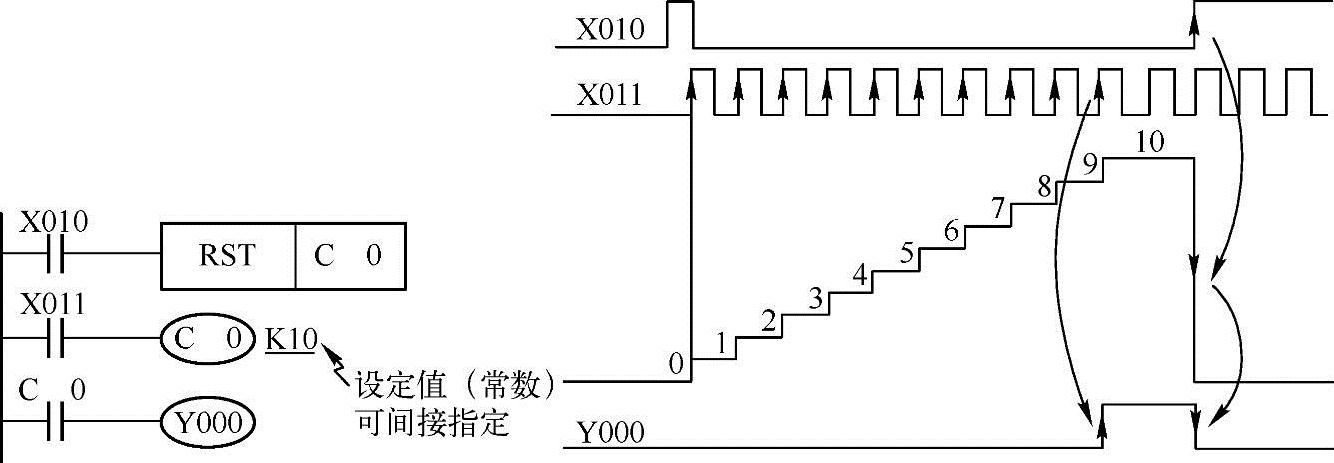

图3-19 计数器指令编程格式
计数器指令中,X010为RST指令清零驱动输入,占2个程序步;X011为计数脉冲输入,上升沿有效,计数个数可以是常数,也可以是存放在数据寄存器D中的数据。计数值若是16位数据,则计数器指令占程序步为3步,若是32位数据,则占程序步为5步。
计数器C的个数亦随PLC的型号不同而不同。如:FX0S有32个计数器,从C0~C31,其中C0~C15(16个)为一般型计数器,C13~C3l为掉电保持型计数器,均为16位字长。FX2N有235个计数器(C0-C234共235个),其中16位加计数器有200个,其中C0~C99(100个)为通用型计数器,C100~C199(100个)为掉电保持型计数器;32位加/减计数器有35个,其中C200~C219(20个)为通用型计数器,C220~C234(15个)为断电保持型计数器。
