在实际PLC控制中，经常能够碰到多个触点由同一个触点控制的情况，这个触点称之为主控触点，MC/MCR指令为主控指令，使用主控指令可以简化电路。其功能如表3-8所示。

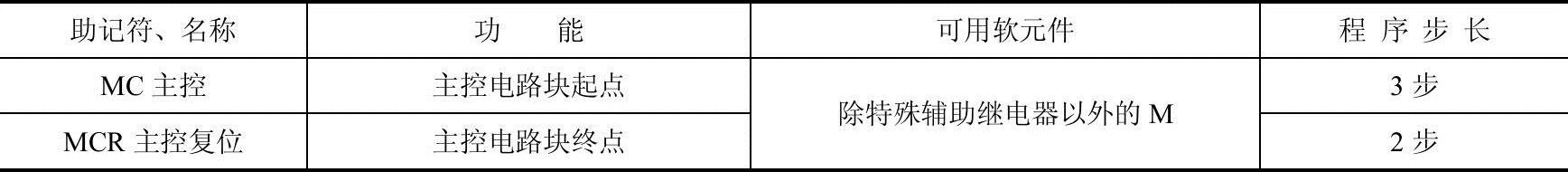

表3-8 MC/MCR指令助记符及功能

说明：

●MC：主控起点指令。

●MCR：主控复位指令。

●主控指令的操作元件为M，但不能使用特殊辅助继电器M。

【实例3-9】MC/MCR指令应用(www.daowen.com)

图3-13中，X0接通时，执行MC与MCR之间的指令；当输入条件X0断开时，不执行MC与MCR之间的指令，但非积算定时器和用OUT指令驱动的元件均复位；积算定时器、计数器、用SET/RST指令驱动的元件保持当前的状态。与主控触点相连的触点须用LD或LDI指令。使用MC指令后，相当于母线移到主控触点的后面，MCR使母线回到原来的位置。在MC指令区内再次使用MC指令称为嵌套。在没有嵌套结构时，通常用N0编程。N0的使用次数没有限制。有嵌套结构的，嵌套级N的编号依次顺序增大（N0→N1→N2→N3→N4…→N7），返回时用MCR指令，从大的嵌套级开始解除（N7→N6…→N1→N0）。嵌套级最大为8级。

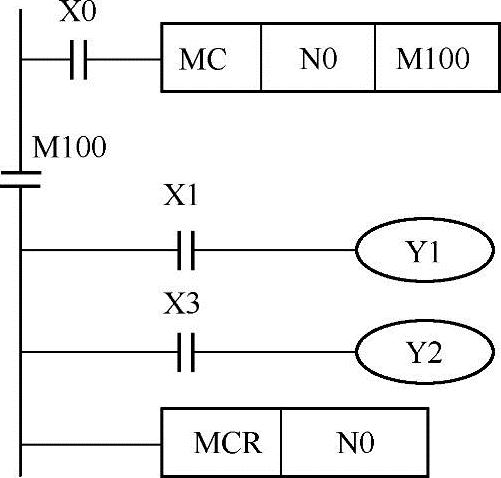

图3-13 MC/MCR指令使用

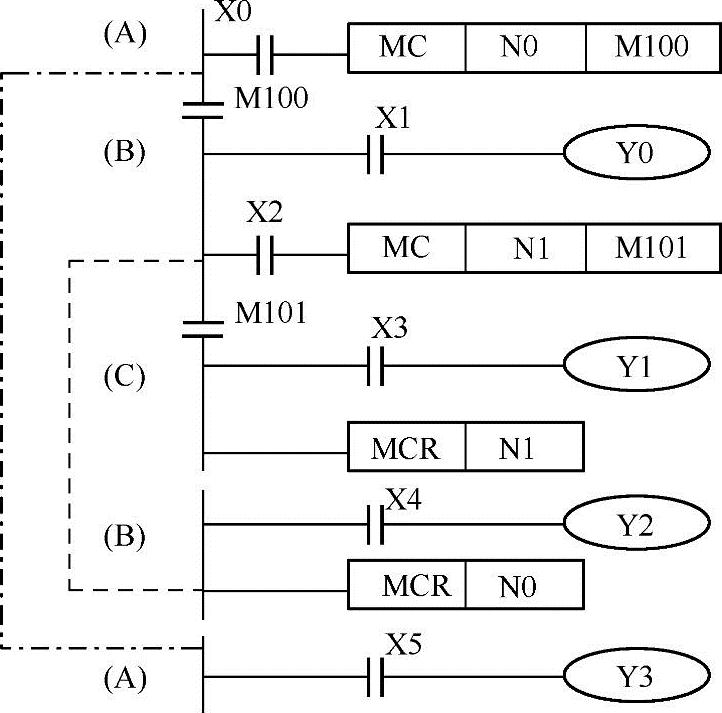

【实例3-10】多重嵌套实例

嵌套实例如图3-14所示。对于嵌套级N0来说，当X0=0时，程序跳至MCR N0后执行；X0=1时，母线B被激活。对于嵌套级N1来说，在X0、X2均为1时，母线C才被激活。若X0=1，而X2=0时，则执行完LD X1、OUT Y0程序后跳至MCR N1后执行程序。

图3-14 多重嵌套实例
