MPS/MRD/MPP指令为多重输出指令，借用了堆栈的形式处理一些特殊程序，如表3-7所示。

表3-7 MPS/MRD/MPP指令助记符及功能

说明：

●MPS：进栈指令，将运算结果（或数据）压入栈存储器。

●MRD：读栈指令，将栈的第一层内容读出来。

●MPP：出栈指令，读栈同时将栈第一层的内容弹出来。

这组指令用于多重输出电路，无操作数。在编程时，有时需要将某些触点的中间结果存储起来，那么可以采用这3条指令。如图3-8所示，可以将X004之后的状态暂存起来。对于中间结果的存储，PLC中已提供了栈存储器，FX_2N PLC提供了11个栈存储器，当使用MPS指令时，当前的运算结果压入栈的第一层，栈中原来的数据依次向下推一层；当使用MRD指令时，栈内的数据不发生移动，而是将栈的第一层内容读出来；当使用MPP指令时，是将栈第一层的数据读出，同时该数据就从栈中消失，因此，又称出栈或弹栈。编程时，MPS与MPP必须成对出现使用，且连续使用次数应该少于11次。

图3-8 堆栈示意图

下面介绍MPS、MRD、MPP多重输出指令的应用实例。

【实例3-6】1层堆栈电路实例

从图3-9可以看到，X000的状态通过MPS指令被暂存在堆栈，然后在X003和X005前面需要使用时，通过MRD将堆栈状态读出。最后在X007使用，堆栈内容不再做保存，采用了MPP指令。(www.daowen.com)

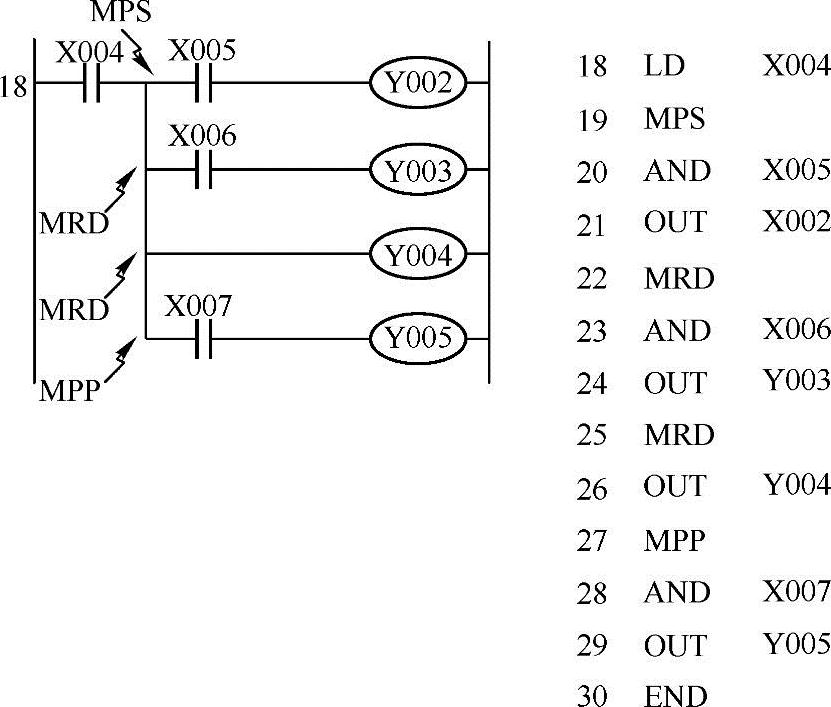

图3-9 简单电路（1层栈）

【实例3-7】2层栈多重输出电路

在图3-10中，可以看到X000、X001、X004之后的状态都需要暂存，而且X001、X004被嵌套在X000的内部，形成了2层栈电路，同样X001、X004暂存的状态也先被读出，最后弹出的是X000的状态。

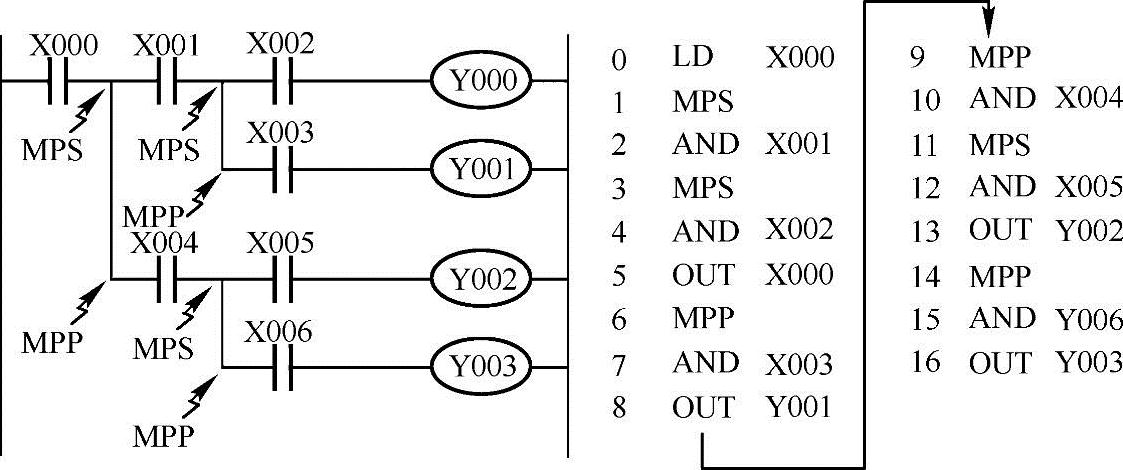

图3-10 2层栈电路

【实例3-8】4层栈多重输出电路

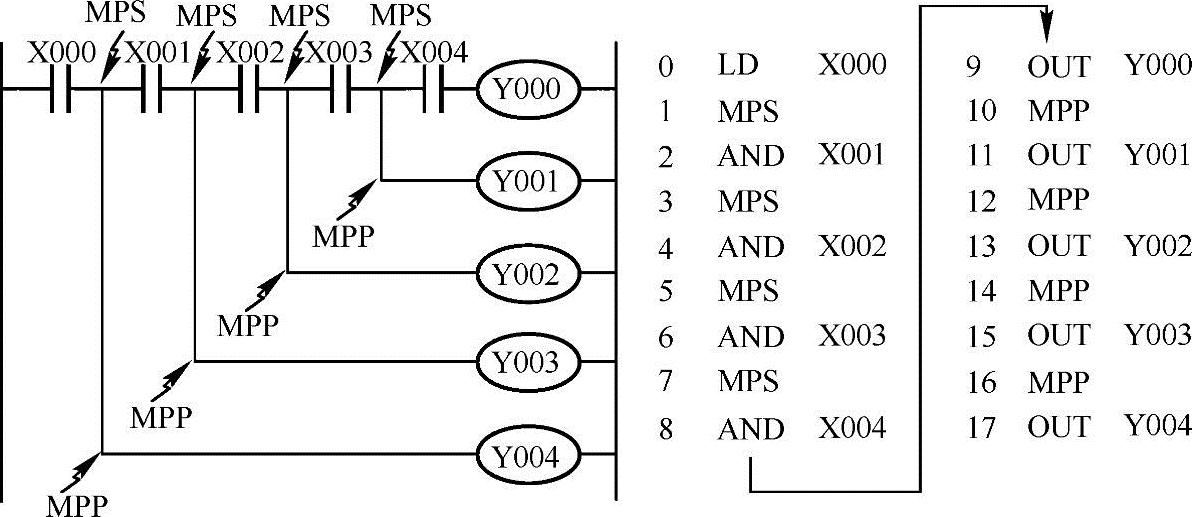

如图3-11所示为一个4层栈的电路说明。电路功能虽然并不复杂，但是由于设计不合理，因此，出现了多层栈嵌套的现象，导致程序较长，影响执行效率。如果图3-11电路改成图3-12所示的梯形图，则编程就不必使用MPS/MPP指令了。

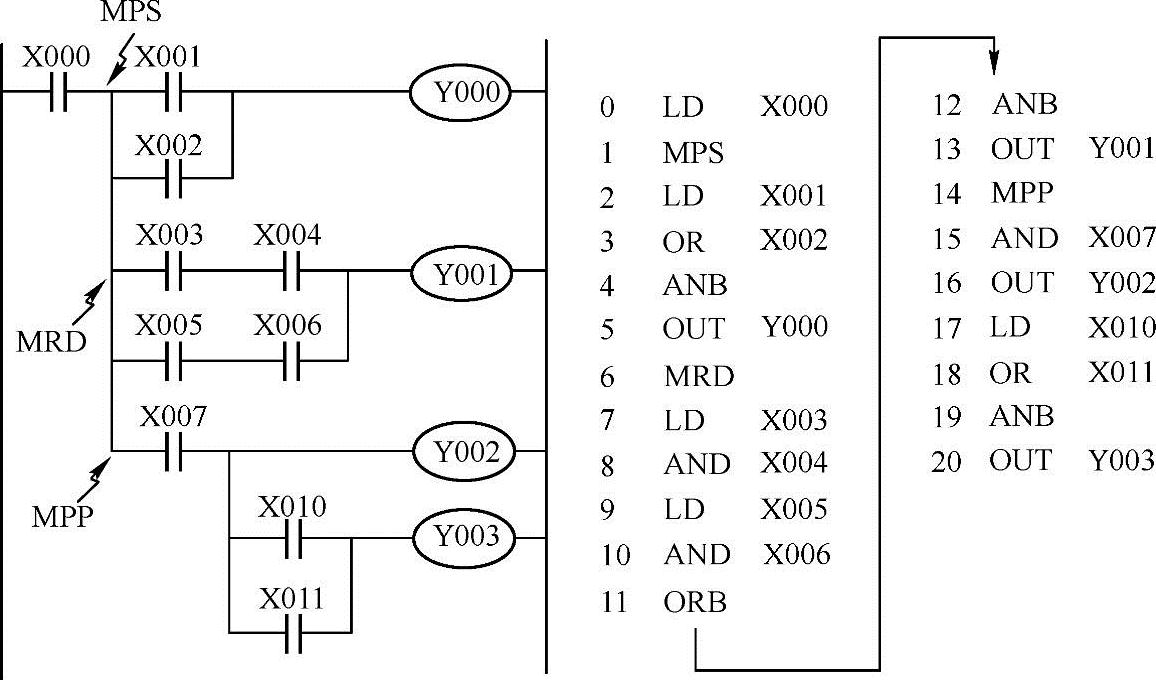

图3-11 4层栈电路

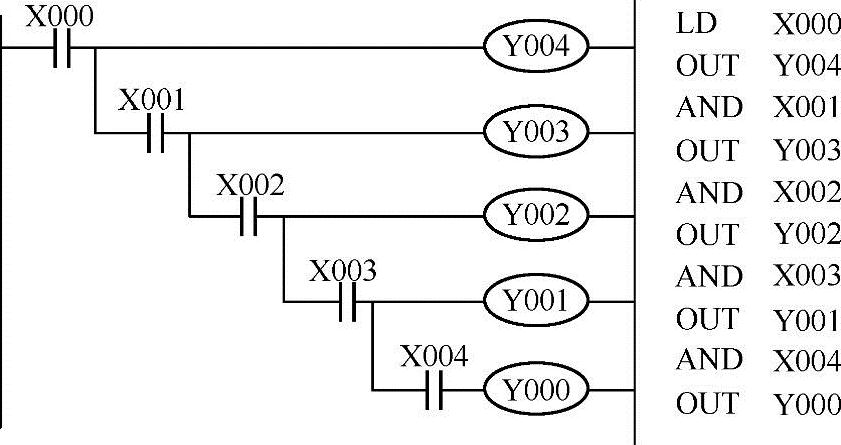

图3-12 4层栈优化电路
