PLC指针按照功能用途可以分成分支用指针和中断用指针两种,下面分别介绍。

1.分支用指针(P)

指针(P/T)包括分支用的指针P0~P127(共128点)和中断用的指针I×××(共15点)。P0~P127用来指示跳转指令(CJ)的跳转目标和子程序调用指令(CALL)调用的子程序的入口地址。如图2-16中X001常开触点接通时,执行条件跳转指令CJP0,跳转到指令的标号位置P0,执行标号P0开始的程序。X001常开触点接通时,执行子程序调用指令CALLP1,跳转到标号P1处,执行从P1开始的子程序,当执行到子程序中的SRET(子程序返回)指令时返回主程序,从CALL P1下面一条指令开始执行。

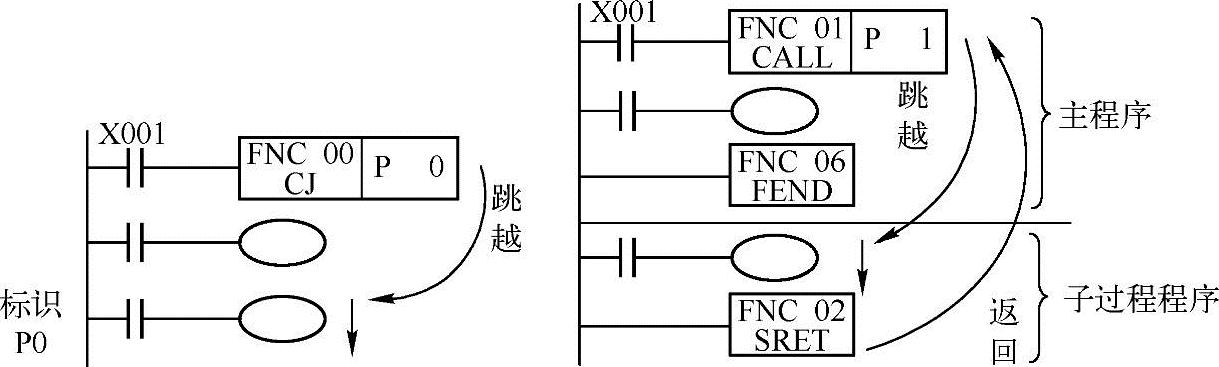

图2-16 分支用指针说明

2.中断用指针(I)

中断用指针(I)用来指明某一中断源的中断程序入口标号。当中断发生时,CPU从标号开始的中断程序执行。当执行到IRET(中断返回)指令时返回主程序。FX2N PLC的中断源有6个输入中断,3个定时器中断,6个计数器中断。(www.daowen.com)

(1)输入中断用

接受来自特定编号的输入信号,而不受可编程序控制器的扫描周期的影响。触发该输入信号,执行中断子程序。通过输入中断可处理比扫描周期更短的信号,因而可以在顺控过程中作为必要的优先处理或者在短时脉冲处理控制中使用。

(2)定时器中断用

在指定的中断循环时间(10~99ms)执行中断子程序。在需要有别于可编程序控制器的运算周期的循环处理控制中使用。

(3)计数器中断用

根据可编程序控制器内置的高速计数器的比较结果,执行中断子程序,用于利用高速计数器优先处理计数结果的控制。
