定时器编号及其功能详解

时间:2023-06-16 理论教育 版权反馈
【摘要】:FX2N PLC可以为用户提供最多256个定时器,编号为T0~T255。其中常规定时器246个,积算定时器10个。当计数值与设定值K123相等时,定时器的输出触点就接通,即输出触点是其线圈被驱动后的123×0.1S=12.3s时动作。图2-9 常规定时器的工作原理常规定时器没有保持功能,在输入电路断开或停电时复位(清零)。由以上定时器的工作过程可知,定时器属于通电延时型。

定时器编号及其功能详解

PLC中的定时器(T)相当于继电器接触器控制系统中的时间继电器。FX2N PLC可以为用户提供最多256个定时器,编号为T0~T255。其中常规定时器246个,积算定时器10个。每个定时器有一个设定定时时间的设定值寄存器(一个字长),一个对标准时钟脉冲进行计数的计数器(一个字长),一个用来存储其输出触点状态的映像寄存器(位寄存器)。这3个存储单元使用同一个元件号。设定值可以用常数K进行设定,也可以用数据寄存器(D)的内容来设定。例如,外部数字开关输入的数据可以存入数据寄存器(D)作为定时器的设定值。FX2N内的定时器根据时钟累积计时,时钟脉冲有1ms、10ms、100ms3档,当所计时间到达设定值时,输出触点动作。

1.常规定时器T0~T245

T0~T199为100ms定时器,共200点,定时时间范围为0.1~3276.7s。其中T192~T199为子程序中断服务程序专用的定时器;T200~T245为10ms定时器,共46点,定时范围为0.01~327.67s。

【实例2-1】常规定时器应用实例

图2-9是常规定时器的工作原理图。当驱动输入X0接通时,定时器T10的当前值计数器对100ms的时钟脉冲进行累积计数。当计数值与设定值K123相等时,定时器的输出触点就接通,即输出触点是其线圈被驱动后的123×0.1S=12.3s时动作。若X0的常开触点断开后,定时器T10被复位,它的常开触点断开,常闭触点接通,当前值计数器恢复为零。

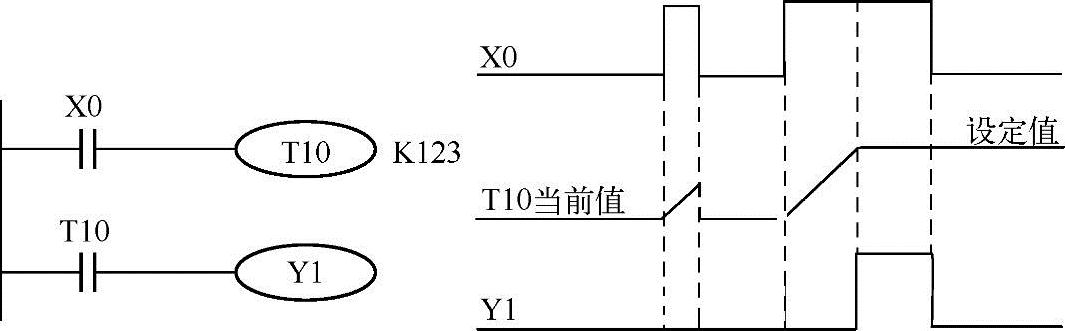

图2-9 常规定时器的工作原理

常规定时器没有保持功能,在输入电路断开或停电时复位(清零)。

2.积算定时器T246~T255(www.daowen.com)

积算定时器有两种,一种是T246~T249(共4点)为1ms积算定时器,定时范围为0.001~32.767s;另一种是T250~T255(共6点)为100ms积算定时器,每点设定值范围为0.1~3276.7s。

【实例2-2】积算定时器应用实例

图2-10是积算定时器工作原理。当定时器的驱动输入X001接通时,T250的当前值计数器对100ms的时钟脉冲进行累积计数,当计数值与设定值K345相等时,定时器的输出触点T250接通。当输入X001断开或系统停电时,当前值可保持,输入X001再接通或通电时,计数在原有值的基础上继续进行。当累积时间为t1+t2=(0.1×345)s=34.5s时,输出触点动作。当输入X002接通时,计数器复位,输出触点也复位。

由以上定时器的工作过程可知,定时器属于通电延时型。如果要完成断电延时的控制功能,可利用它的常闭触点进行控制,如图2-11所示。若输入X001接通,Y000线圈通电产生输出,并通过Y000触点自锁。当X001断开时,线圈Y0不立即停止输出,而是经过T5延时20s后停止输出。

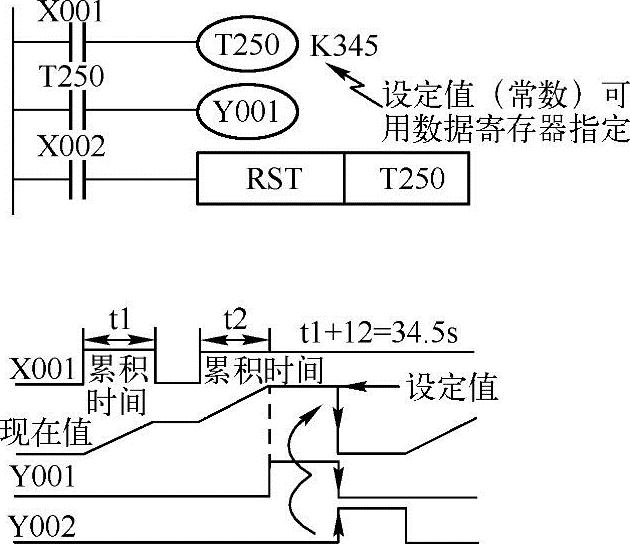

图2-10 积算定时器工作原理

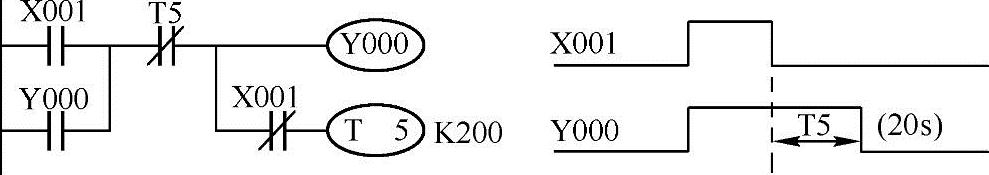

图2-11 延时输出定时器
