如何理解主机面板结构

FX2N系列小型PLC外形如图2-1所示。

(1)电源输入端子

AC电源型的主机,其电源电压为AC100~240V;DC电源型的主机,其电源电压为DC 24V。

(2)功能接地端子(仅AC电源型)

在有严重噪声干扰时,功能接地端子必须接地,它和保护接地端子可连在一起接地。

(3)保护接地端子

为了防止触电,保护接地端子必须接地。

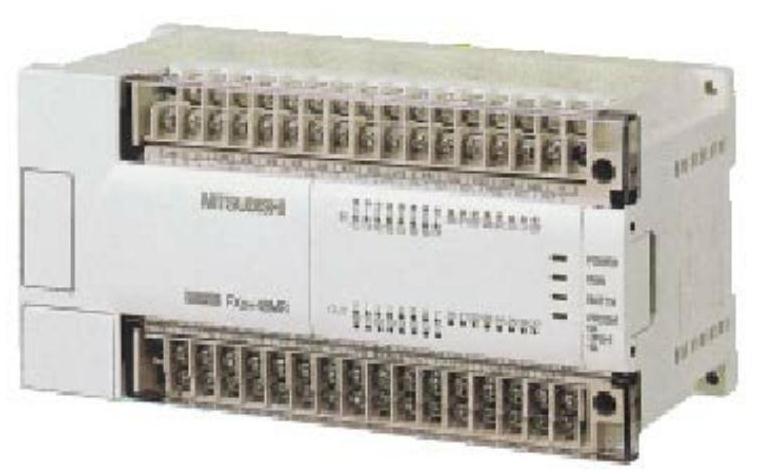

图2-1 FX2N PLC外形图

(4)输入端子

输入端子用于连接输入设备,输入电源为DC24V。

(5)输入LED

输入端子触点ON时,LED灯亮;输入端子触点OFF时,LED灯灭。

(6)工作状态显示LED(www.daowen.com)

主机面板的中部有4个工作状态显示LED,其作用分别是:

●POWER(绿):电源的接通或断开指示,电源接通时亮,断开时灭。

●RUN(绿):工作状态指示,PLC处于运行或监控状态时亮,处于编程状态或运行异常时灭。

●BATTV:内部电池电量指示。亮时需更换电池,否则可能会造成程序丢失。

●PROG-E/CPU-E(红):程序错误或者CPU错误指示,这两种显示共用一个LED。PLC出现错误时LED常亮,此时PLC停止工作且不执行程序,运行正常时LED灭。

(7)输出LED

输出端子触点ON时,LED灯亮;输出端子触点OFF时,LED灯灭。

(8)输出端子

输出端子用于连接输出电路,电压可为DC 24V或AC 220V,视负载而定。PLC的I/O点数不同,输入/输出端子数量也不同。

(9)输出DC 24V电源端子

DC 24V电源端子(仅AC电源型)对外部提供DC 24V电源(容量200mA),可作为输入设备或现场传感器的电源。

(10)外设端口

外设端口用于连接编程工具或RS232或RS422通信适配器,根据需要而定。
