梯形图（Ladder Diagram）程序设计语言是用梯形图的图形符号来描述程序的一种程序设计语言。采用梯形图程序设计语言，这种程序设计语言采用因果关系来描述事件发生的条件和结果，每个梯级是一个因果关系。在梯级中，描述事件发生的条件表示在左面，事件发生的结果表示在右面。梯形图程序设计语言是最常用的一种程序设计语言，它来源于继电器逻辑控制系统的描述。在工业过程控制领域，电气技术人员对继电器逻辑控制技术较为熟悉。因此，由这种逻辑控制技术发展而来的梯形图受到欢迎，并得到广泛的应用。梯形图程序设计语言的特点如下：

●与电气操作原理图相对应，具有直观性和对应性。

●与原有继电器逻辑控制技术相一致，易于掌握和学习。

●与布尔助记符程序设计语言有一一对应关系，便于相互转换和程序检查。

●梯形图中的继电器不是“硬”继电器，而是PLC存储器的一个存储单元。当写入该单元的逻辑状态为“1”时，则表示相应继电器的线圈接通，其动合触点闭合，动断触点断开；当写入该单元的逻辑状态为“0”时，则表示相应继电器的线圈断开，其动断触点闭合，动合触点断开。

●梯形图按从左到右、自上而下的顺序排列。每一逻辑行（或称梯级）起始于左母线，然后是触点的串、并联连接，最后是线圈与右母线相连。(www.daowen.com)

●梯形图中每个梯级流过的不是物理电流，而是“概念电流”，从左流向右，其两端没有电源。这个“概念电流”只是用来形象地描述用户程序执行中满足线圈接通的条件。

●输入继电器用于接收外部输入信号，而不能由PLC内部其他继电器的触点来驱动。因此，梯形图中只出现输入继电器的触点，而不出现其线圈。输出继电器输出程序执行结果给外部输出设备。当梯形图中的输出继电器线圈接通时，就有信号输出，但不是直接驱动输出设备，而要通过输出接口的继电器、晶体管或晶闸管才能实现。

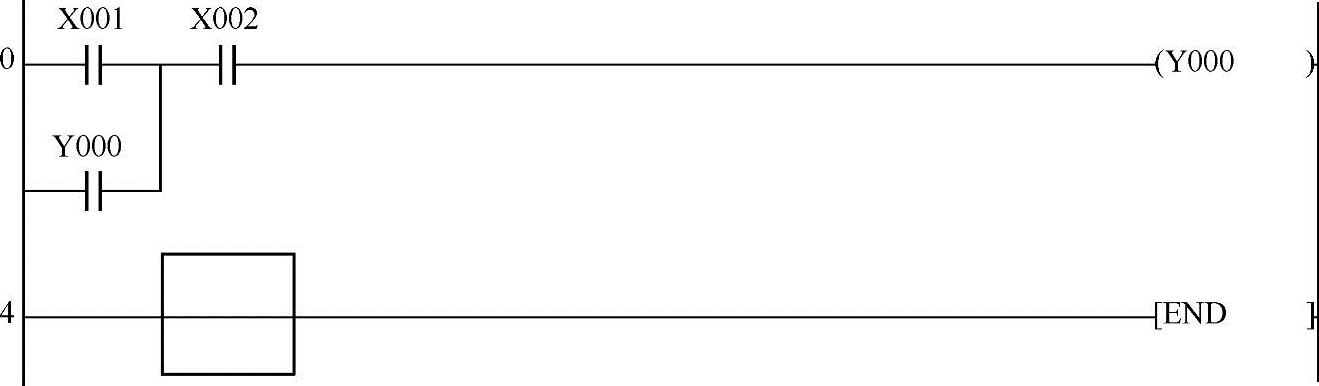

梯形图编程如图1-4所示。

图1-4 梯形图编程示意图
