根据PLC的结构形式，可将PLC分为整体式和模块式两类。

（1）整体式PLC

整体式PLC是将电源、CPU、I/O接口等部件都集中装在一个机箱内，如图1-2所示。具有结构紧凑、体积小、价格低的特点。小型PLC一般采用这种整体式结构。整体式PLC由不同I/O点数的基本单元（又称主机）和扩展单元组成。基本单元内有CPU、I/O接口、与I/O扩展单元相连的扩展口，以及与编程器或EPROM写入器相连的接口等。扩展单元内只有I/O和电源等，没有CPU。基本单元和扩展单元之间一般用扁平电缆连接。整体式PLC一般还可配备特殊功能单元，如：模拟量单元、位置控制单元等，使其功能得以扩展。

图1-2 整体式PLC

（2）模块式PLC(www.daowen.com)

模块式PLC是将PLC各组成部分，分别做成若干个单独的模块，如：CPU模块、I/O模块、电源模块（有的含在CPU模块中）以及各种功能模块，如图1-3所示。模块式PLC由框架或基板和各种模块组成。模块装在框架或基板的插座上。这种模块式PLC的特点是配置灵活，可根据需要选配不同规模的系统，而且装配方便，便于扩展和维修。大、中型PLC一般采用模块式结构。

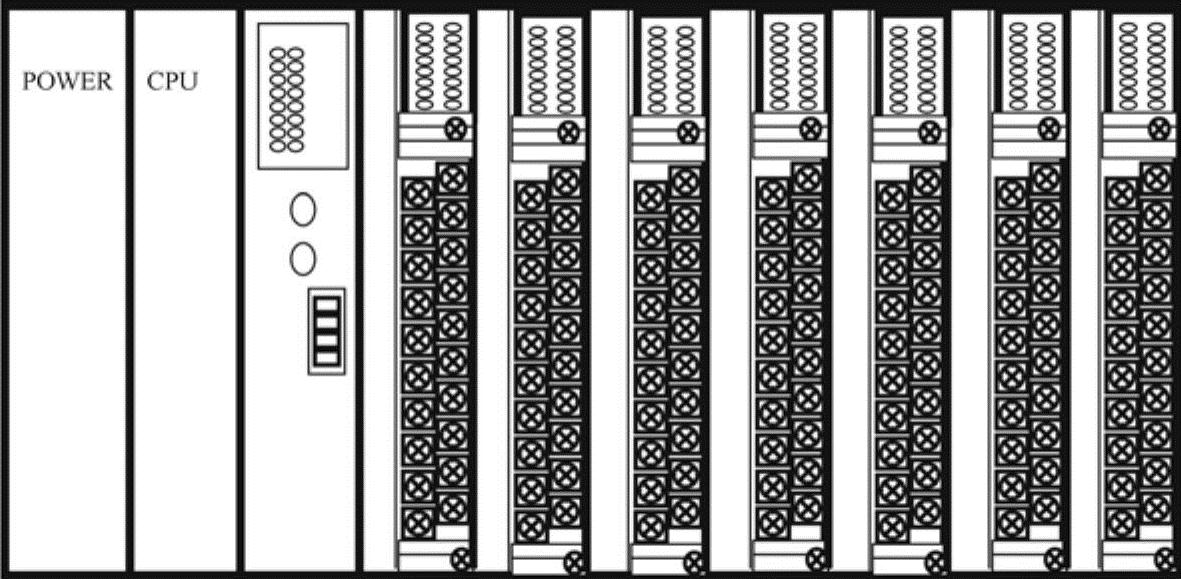

图1-3 模块式PLC

还有一些PLC将整体式和模块式的特点结合起来，构成所谓叠装式PLC。叠装式PLC其CPU、电源、I/O接口等也是各自独立的模块，但它们之间是靠电缆进行连接，并且各模块可以一层层地叠装。这样，不但系统可以灵活配置，还可做得体积小巧。
