在单回路控制系统中，1台控制器的输出信号只操纵1个调节阀工作。然而，在实际生产中还存在另一种情况，即由1台控制器的输出信号去控制2个或2个以上的调节阀工作，而且每1个调节阀上的控制信号，只是控制器整个输出信号的某一段。分程的意思就是将控制器的输出信号分割成不同的量程范围，去控制不同的调节阀，习惯上称这种控制方式为分程控制。

为了实现分程的目的，在采用气动调节阀的场合，往往要借助于附设在每个阀上的阀门定位器，将控制器的输出压力信号分成若干个区间，再由阀门定位器将不同区间内的压力信号转换成能使相应的调节阀做全行程动作的压力信号，即0.02～0.1 MPa。如图9-18所示，某系统有2个调节阀，A阀和B阀。要求A阀在控制器输出压力信号为0.02～0.06 MPa时，做全行程动作，B阀在控制器输出压力信号为0.06～0.1 MPa时，做全行程动作。利用A阀上的阀门定位器将0.02～0.06 MPa的控制压力信号转换成0.02～0.1 MPa的信号。利用B阀上的阀门定位器将0.06～0.1 MPa的控制信号转换成0.02～0.1 MPa的信号，从而使A阀在控制器输出信号小于0.06 MPa时动作；当信号大于0.06MPa时，A阀已处于极限位置，B阀开始动作，实现了分程控制过程。分程控制系统的方框图如图9-19所示。

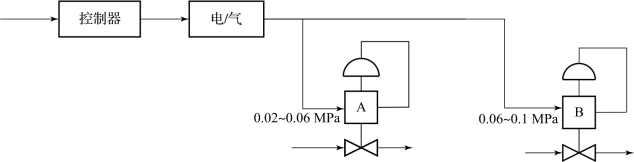

图9-18　分程控制系统

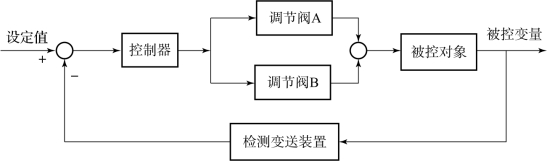

图9-19　分程控制系统的方框图(www.daowen.com)

根据调节阀的气开和气关作用方式，以及2个调节阀是同向动作还是异向动作，在分程控制的应用中，可以形成4种不同的组合形式，如图9-20所示。图9-20（a）为2个阀同方向动作，随着控制信号的增大（减小），2个阀都同方向开大（关小）。以气开式为例，控制器输出压力信号为0.02 MPa时，A、B阀都全关，随着控制信号的增大，A阀开始打开，直到控制信号增大到0.06 MPa时，A阀全开，此时，B阀才开始打开，直到控制信号增大到0.1 MPa时，B阀也全开。当控制信号由0.1 MPa减小时，B阀先关小，直到其全关后A阀才开始关闭。

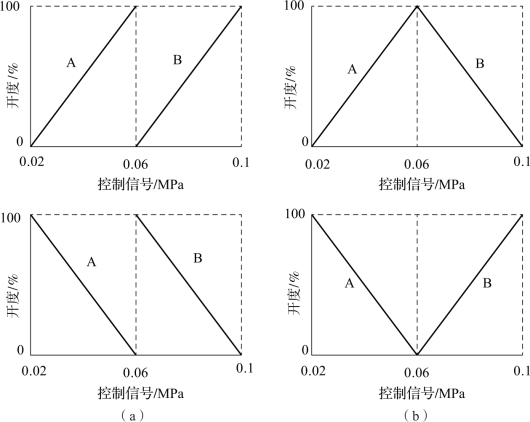

图9-20　2个调节阀的分程组合动作图

图9-20（b）为2个阀异方向动作，一个阀是气开式，另一个阀就是气关式。以A阀为气开式，B阀为气关式为例，控制压力信号为0.02 MPa时，A阀为全关，B阀为全开。随着控制压力信号的增大，A阀开始打开，B阀不动作。当控制压力信号至0.06 MPa时，A阀全开，B阀仍全开。控制信号再增大，B阀开始关闭，直到控制信号为0.1 MPa时，B阀全关闭。此时，A阀全开，B阀全关闭。

对于电动单元组合仪表构成的分程控制系统，要采用分程器将一路电流信号分成两路。

而由DCS、PLC等构成的分程控制系统，一般有专用的分程模块，或是用一个特定的算法，将一控制器的输出分成2个，然后占用2个输出通道，去分别控制2个阀门。
