计算比值系数的方法与公式

控制系统中物料流量的大小往往差异很大,而仪表之间的联络信号是统一的。例如,数显仪表的标准信号为4~20 mA的直流电流或1~5 V的直流电压信号;DDZ-Ⅱ型电动仪表的标准信号为0~10 mA的直流电流;DDZ-Ⅲ型电动仪表的标准信号为4~20 mA的直流电流信号;QDZ型气动仪表的标准信号是0.02~0.1 MPa的压力信号等。这就使得不管多大的流量都会通过检测变送装置(以下简称变速器)变为统一的信号范围,仅从仪表间的联络信号的大小并不能看出实际流量的大小,对比值系统而言,2个仪表联络信号的比值不能直接反映2个流量的实际比值是多少,要想通过仪表联络信号的大小了解比值,还必须考虑变送器的量程。例如,2个流量变送器,一个将0~100 m3/h变成4~20 mA的信号,另一个将0~10 m3/h变成4~20 mA的信号,当2个流量变送器的输出都是12 mA时,并不能说这2个信号代表的流量就相等。也就是说,对于比值控制系统,不能仅用仪表联络信号的比值作为控制的依据,判定比值时,还必须考虑变送器的量程,这样的问题称为比值系数的换算。

因为工艺上要求的2种物料的比值,不是重量比就是体积比或流量比,如前面所讲2种物料的比值K=Q2/Q1是2种物料的实际流量之比,而仪表上体现参数与参数之间的关系是相应的电流(压)信号或气压信号,即仪表联络信号之间的比值α。因此,工艺上所要求的电流量比不能直接在比值器上设置。所以,当采用常规仪表实施比值控制系统时,由于受仪表测量范围及所采用仪表类型的影响,通常要将工艺上要求的流量比K折算成仪表上设置的对应的电信号或气信号之间的比α。当利用计算机控制来实现比值控制时,如果采用标度变换后的量进行比值计算(直接用流量进行比值计算),则不必考虑比值系数折算,直接根据工艺所需2种物料的比值采用乘法或除法运算即可;如果采用流量变送器的采集信号直接进行比值计算,同样也需要进行比值系数折算。

由于流量测量的许多场合采用压差的测量方法,而压差与流量存在非线性关系,因此比值系数的折算问题还应当考虑变送器的非线性问题。

下面以标准信号范围为4~20 mA的常规仪表为例,讨论仪表比值系数α的折算问题。1.流量与其测量信号之间成非线性关系

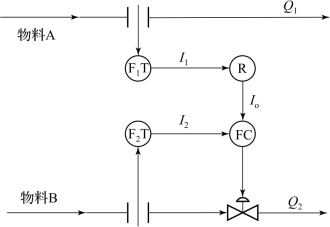

图9-7 无开方器的比值控制系统

在如图9-7所示比值控制系统中,对于节流元件来说,压差与流量的平方成正比,故A、B管路上的节流元件的压差与流量的关系可以分别写为

式中:k1和k2分别为节流元件的放大系数;Δp1、Δp2为相应流量时的压差输出;Δp1max、Δp2max为流量等于变送器量程上限流量Q1max和Q2max时的压差输出。

流量变送器F1 T和F2 T是将压差信号线性地转换为电信号。当流量由0变至最大值Q max时,由于仪表对应的输出信号范围为4~20 mA(DC),因此可以写出变送器转换式为

将式(9-2)代入式(9-3)可得

对于电动仪表和气动仪表来说,比值器R的输出信号与输入信号以及比值系数之间的一般关系为:输出信号=仪表比值系数× (输入信号-零点) +零点。

所以,物料A的流量信号I1经过比值器R后的信号I o

式中:α是比值器R的仪表比值系数,需根据流量Q1与Q2之比值来计算确定的仪表比值系数。

根据式(9-4)和式(9-5)得到

为了保证比值控制的准确,比值控制系统中的控制器通常采用PI调节规律,以做到稳态无差。也就是说,系统调整结束后,测量信号I2与设定值I o相等,则根据式(9-6)可得(www.daowen.com)

假设工艺要求主流量与从流量之比为

将式(9-8)代入式(9-7)得

式(9-9)中的α就是比值器R所需的仪表比值系数。式(9-9)说明,虽然流量与其测量信号呈非线性关系,但是仪表比值系数却是一常数,它不仅与工艺要求的流量比值相关,还与主、从流量变送器的量程相关。

2.流量与其测量信号之间呈线性关系

在有些系统中,在流量变送器后又加上开方器,使流量与测量信号之间不再是非线性关系,此时构成的系统如图9-8所示。

主、从流量变送器F1 T和F2 T输出的信号I1和I2仍为式(9-4)的形式,经过开方器后的信号为

同样,信号经过比值器R后得到的信号I o

利用式(9-10)和式(9-11),并使,最后得到仪表比值系数为

图9-8 带开方器的比值控制系统

在以上推导仪表比值系数换算公式的过程中,采用的是标准信号范围为4~20 mA的仪表。对于标准信号范围为其他的仪表,利用同样方法也可以得到式(9-9)或式(9-12)。这说明仪表比值系数的换算方法与仪表的结构型号无关,仅与仪表的测量范围和测量方法有关。

通过仪表比值系数的计算可以看到,在比值控制系统中,仪表的零点调整非常重要,否则可能得到虚假的比值。对于其他比值控制系统方案的仪表设定参数可参照同样的方法求取。

在实际应用中,有时由于生产不够稳定或物料成分的变化,即使比值系数计算正确,两种物料的真实比值仍然不能完全达到要求。这时,也可以适当调节比值系数,直到满意为止。
