串级控制系统的构成及优化措施

1.串级控制系统的方框图

根据隔焰式隧道窑串级控制系统的方框图,可得串级控制系统的标准方框图,如图7-6所示。

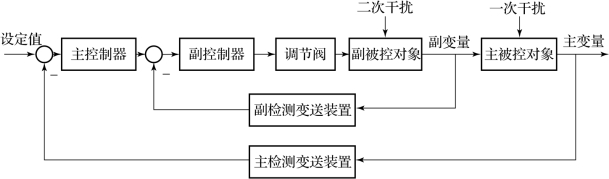

图7-6 串级控制系统标准方框图

2.串级控制系统的术语

(1)主、副回路。在外面的闭合回路称为主回路(主环),在里面的闭合回路称为副回路(副环)。(www.daowen.com)

(2)主、副控制器。处于主回路中的控制器称为主控制器,一般用G c1(s)表示;处于副回路中的控制器称为副控制器,一般用G c2(s)表示。

(3)主、副被控变量。主回路的被控变量称为主被控变量,简称为主变量或主参数,一般用y1表示;副回路的被控变量称为副被控变量,简称为副变量或副参数,一般用y2表示。

(4)主、副被控对象。主回路所包括的对象称为主被控对象,简称为主对象,一般用G o1(s)表示;副回路所包括的对象称为副被控对象,简称为副对象,一般用G o2(s)表示。

(5)主、副检测变送装置。检测和变送主变量的检测变送装置称为主检测变送装置,一般用G m1(s)表示;检测和变送副变量的检测变送装置称为副检测变送装置,一般用G m2(s)表示。

(6)一次、二次扰动。进入主回路的扰动称为一次扰动,一般用D1表示;进入副回路的扰动称为二次扰动,一般用D2表示。
