数据处理及故障报警功能说明

数据处理一般包括以下几个具体内容。

1.读入数据

根据被测参数的性质和大小,对信号进行分类,各类模入量按照各自规定的采样周期送入计算机内存。当模入采用一个A/D转换,而用多点切换开关采样时,要考虑采样周期和转换时间的关系。为使各回路和数据读入工作正确,在编制模入程序时,有必要检验单位时间内读入计算机的数据数目是否超出允许值,即是否满足

式中:T s1,T s2,…,T s n分别为各类模入量的采样周期;a1,a2,…,an分别为各类模入量的数目;t s为完成一次A/D转换占用的时间。

各模入量的采样周期应按大周期套小周期的方式安排,如图6-5所示。其中,T s1<T s2<…<T s n

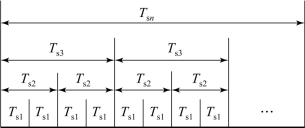

图6-5 各类模入量采样周期的安排

2.有效性检查

一般通过检查模入数据量程是否溢出或读入信号是否低于仪表零位来判断系统模入部件(如变送器、输入线路等)是否故障。一旦出现模入数据溢出或读入信号为负值,则表明模入部件故障,读入数据无效,应进行报警处理。可在报警灯或显示器上显示故障标志和故障点号,向操作人员提示。(www.daowen.com)

3.线性化处理

采样信号与它代表的过程参数往往存在非线性关系,必须进行线性化处理。例如,对代表流量的压差变送器输出信号的开方处理;代表温度的各类热电偶输出热电动势的分段折线线性化处理等;此外,还可同时进行流量、温度、压力补偿以及热电偶冷端温度补偿的处理等。

4.数字滤波

数字滤波是指采用上述的各种数字滤波方法来去除混入信号的各种扰动。此外,还可以采用屏蔽、接地等方法提高输入装置的共模抑制比,以削弱由信号传输线混入的扰动。

5.工程量

工程量化是指把模拟量输入的数码转换成对应的过程参数的工程单位值以及工程中所需的其他单位的换算,如气体流量换算成标准状态下的流量等。

6.计算处理

计算处理是指采用间接测量方法通过测量其他参数,按照一定算式求出被测参数的真实值。此外,还可根据不同的特殊要求对输入数据进行如累加、平均等计算处理。

7.上下限检查与报警

读入数据或经过中间计算处理的数据与某一预定的上下限值进行比较,如果超出规定范围则报警。需要注意的是,并不是所有变量都要进行上下限检查与报警,要视该变量的重要性来决定。
