过程控制系统的构成原理

过程控制是指根据工业生产过程的特点,结合产品生产要求,采用测量仪表、执行机构和控制装置等自动化工具,应用控制理论设计工业生产过程控制系统,实现工业生产过程自动控制。

过程控制系统由被控对象、检测变送装置、控制器(调节器)、执行器等部分组成。在研究自动控制系统时,为了更清楚地说明系统各环节的组成、特性和相互间的信号联系,一般采用方框图来表示自动控制系统的原理。图1-1为通用的单回路反馈控制系统方框图。

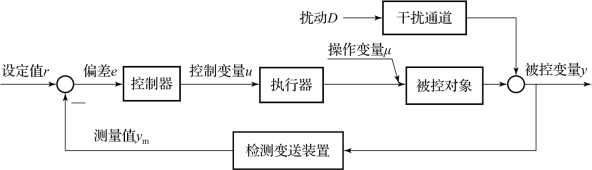

图1-1 单回路反馈控制系统方框图

1.过程控制系统中的主要变量

(1)设定值:又称给定值(SV),用来指定被控变量的设定值,时域信号一般用r(t)表示。

(2)被控变量:又称过程变量(PV),用来反映被控过程内根据生产或工艺要求,需要保持设定值的工艺参数,一般用y(t)表示。

(3)控制变量:控制器输出的变量,用来操纵执行器的动作,一般用u(t)表示。

(4)操作变量:受控制器输出操纵,用来克服扰动的影响,使被控变量保持在设定值的物料量或能量,一般用μ(t)表示。

(5)偏差:被控变量的设定值与测量值之差,一般用e(t)表示。

(6)测量值:被控变量经检测变送装置得到的实际测量值,一般用y m(t)表示。

(7)扰动:在生产过程中,凡是影响被控变量的各种外来因素都称为扰动,一般用D(t)表示。(www.daowen.com)

2.过程控制系统中的主要环节

1)控制器

控制器也称调节器,它将被控变量的测量值与设定值进行比较得出偏差信号,并将偏差信号按某种预定的控制规律进行运算,给出控制信号去操纵执行器。

2)执行器

在过程控制系统中,常用的执行器有电动调节阀和气动调节阀等。另外,在某些应用中,调功装置和变频器等也常作为执行器的执行部件。执行器接收控制器输出的控制信号,直接改变操作变量;操作变量是被控对象的输入变量,用于控制被控变量的变化,通常是执行器控制的某一工艺变量。

3)被控对象

被控对象也称被控过程,是指被控制的生产设备或装置。工业生产中的各种反应器、换热器、泵、塔、压缩机及各种容器、储槽都是常见的被控对象,甚至一段管道也可以是被控对象。在复杂的生产设备中,经常有多个变量需要控制,如锅炉系统中的液位、压力和温度等均可作为被控变量;反应塔系统中的液位、进出流量和某一层塔板的温度等也均可作为被控变量,这时装置中就存在多个被控对象和多个控制系统。这样的复杂系统的被控对象,就不一定是生产设备的整个装置,而是该装置的某一个与控制有关的部分。

4)检测变送装置

检测变送装置(又称检测变送仪表或测量变送器)一般由测量元件和变送单元组成,其作用是测量被控变量,并按一定算法将其转换为标准信号输出作为测量值,即把被控变量转换为其测量值。例如,用热电阻热电偶测量温度,并将其测量信号通过变送器转换为统一的气压信号(0.02~0.1 MPa)、直流电流信号(4~20 mA)或直流电压信号(1~5 V)。

在过程控制系统中,通常把被控对象、检测变送装置和执行器三部分串联在一起统称为广义被控对象。

5)报警、保护和联锁等其他环节

在过程控制系统中,为防止由某些部件故障或者其他原因引起控制失常,通常还要采用必要的报警及保护装置。对于正常的开、停车及为了避免事故扩大,系统还需要设置必要的联锁保护环节。
