压铸型由定型和动型两部分组成。定型固定在压铸机定型安装板上，定型上有形成直浇道的浇口套，浇口套与压铸机的喷嘴或压室相接；动型固定在压铸机动型安装板上，并随动型安装板作开合模移动。合型时，动型与定型闭合构成型腔和浇注系统，金属液在高压下充满型腔。开型时，动型与定型分开，借助设在动型上的推出机构将压铸件推出。

压铸型的结构组成较复杂，结构形式多种多样。图7-5所示为典型压铸型的结构。其中，侧型芯、动型镶件、小型芯、主型芯、定型镶件（型腔镶件）、型腔（成型空腔）构成成型部分，浇口套、流道镶块（分流锥）属于浇注系统，垫块、支承板、定型（套）板、动型板、定型座板（面板）、动型座板（底板）、导柱、导套构成模架部分，顶针、流道顶针、推板（顶针、面针、推杆底板）、推杆固定板（顶针、面针板）、推板导柱、推板导套、复位杆、限位钉构成顶复机构，限位块、拉钉、弹簧、斜导柱（斜销）、侧滑块、楔紧块、侧型芯构成侧抽芯机构，其他还有排溢系统、温控系统、连接紧固件等。

(www.daowen.com)

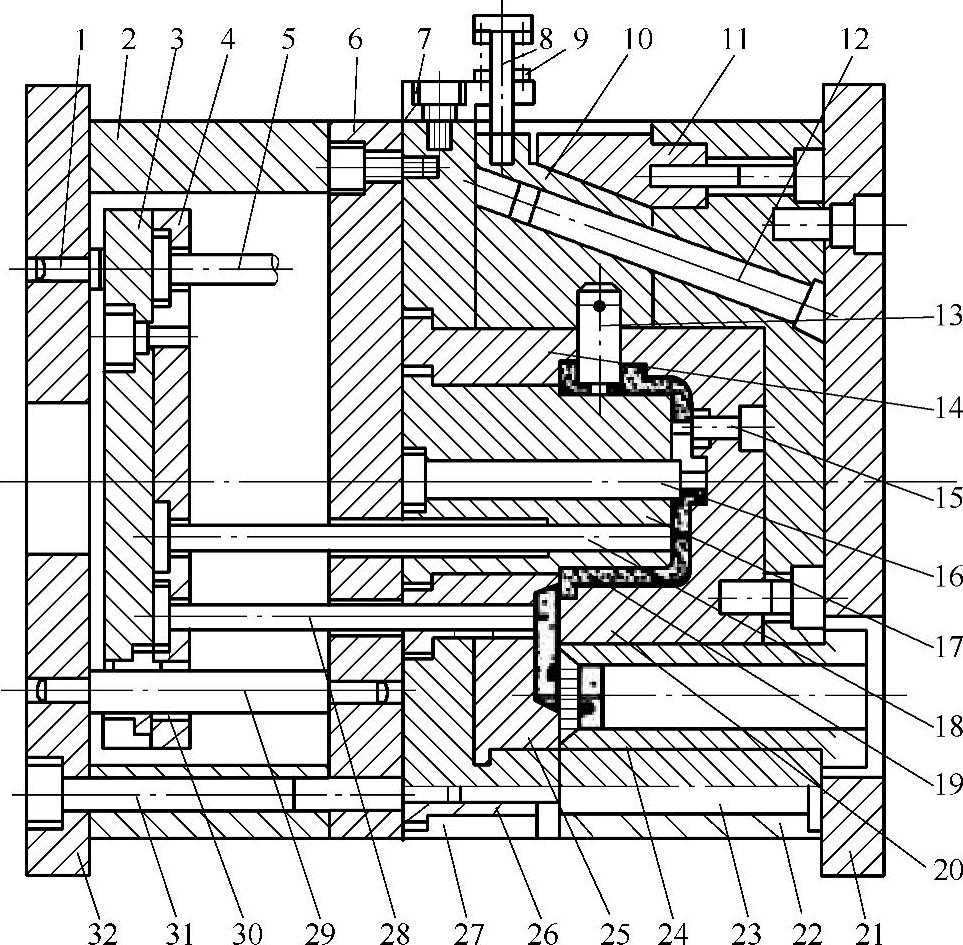

图7-5 典型压铸型的结构

1—限位钉 2—垫块 3—推板（顶针、面针、推杆底板） 4—推杆固定板（顶针、面针板） 5—复位杆 6—支承板 7—限位块 8—拉钉 9—弹簧 10—侧滑块 11—楔紧块 12—斜导柱（斜销） 13—侧型芯 14—动型镶件 15、16—小型芯 17—主模芯 18—顶针 19—型腔（成型空腔） 20—定型镶件（型腔镶件） 21—定型座板（面板） 22—定型（套）板 23—导柱 24—浇口套 25—流道镶块（分流锥） 26—导套 27—动型板 28—流道顶针 29—推板导柱 30—推板导套 31—内六角螺钉 32—动型座板（底板）
