将铸型的各个组元,如上型、下型、芯子、浇口盆等组合成一个完整铸型的操作过程,称为合型。合型是造型过程中最后一道工序,也是最重要的工序之一,若控制不好,则会产生一些铸件缺陷,如气孔、砂眼、错型、偏芯、漂芯、飞边、飞翅、跑火等。

1.砂芯的装配

通常铸件都需要用砂芯来形成内孔或局部外形,特别是一些形状复杂的铸件,更需要用无数大大小小的砂芯来形成,因此合型时必须对砂芯进行装配。有些砂芯可先在型外进行预装配,大部分砂芯需要在型内按某一基准面进行装配。装配时,要保证尺寸准确、连接可靠、固定稳当、排气通畅等。

2.砂芯的固定

砂芯的固定有两种方法:用芯头固定和用芯撑固定。

(1)用芯头固定砂芯 芯头是砂芯的重要组成部分,砂芯通过芯头支撑在铸型中,保证砂芯在其自身的重力及金属液浮力的作用下位置不变。这种固定方式既方便又经济,因此应用最普遍。常见的芯头有以下几种形式:

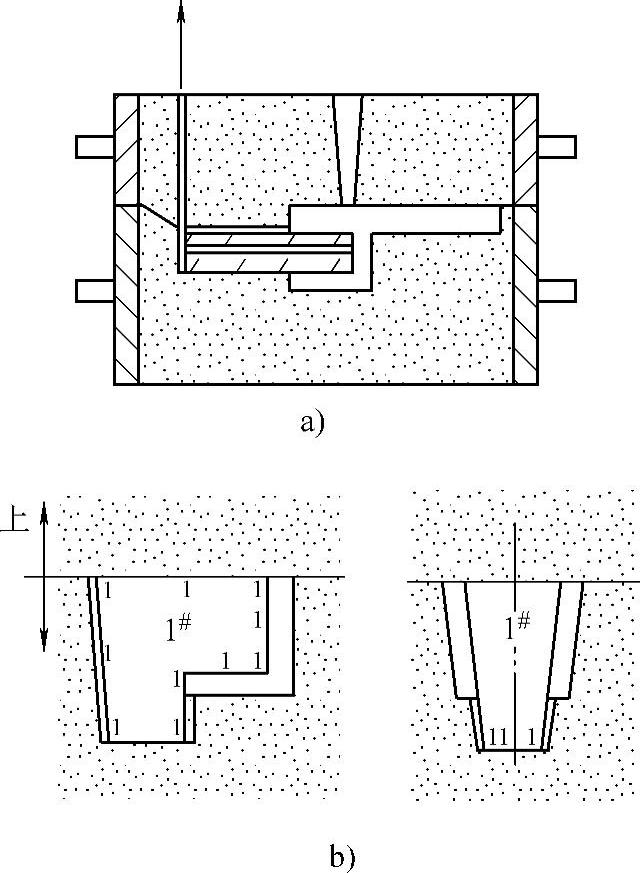

1)卧式芯头:卧式芯头通过两个水平方向的芯头固定在砂型的芯座上,如图5-62所示。


图5-62 用卧式芯头固定砂芯

这种固定方法的特点是:砂芯的安放和固定很方便,而且稳固性较好,排气通畅。

2)悬臂式芯头:悬臂式芯头是指单支点水平式砂芯,只有一个芯头,而另一头是悬空的。这种砂芯在其自身重力或金属液的浮力作用下,容易倾斜或转动,砂芯很难安放和固定。为此,常将芯头放大或加大,将砂芯的重心移入芯头的支撑面内,以获得平衡。图5-63所示为用悬臂式芯头固定砂芯。

采用这种固定方式的砂芯容易翘曲变形,影响尺寸精度,同时稳定性差,所以要尽量避免采用这种固定方式,在不得已时可在悬臂处增加芯撑进行固定。

3)挑担式芯头:将两个或几个铸件的砂芯串联起来共用芯头,使悬臂砂芯安放稳固,称为挑担式芯头,也称为联合芯头,如图5-64所示。

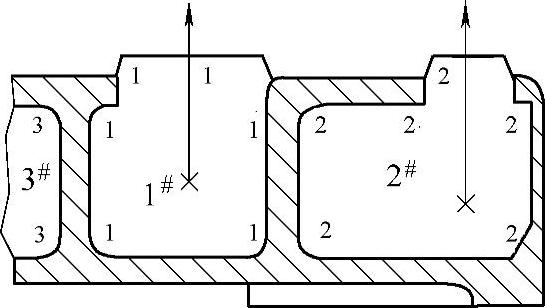

图5-63 用悬臂式芯头固定砂芯

a)加长芯头 b)加大芯头

这种固定方式的优点是:造型操作省工省力;可节约原材料(型砂、木材等);由于砂芯是对称的,因此安放方便、稳定可靠。这种固定方式一般适用于中、小型铸件,且生产数量较多的情况。铸造小型弯管接头铸件时就常常采用挑担式芯头,如图5-65所示。

4)立式芯头:图5-66所示为立式芯头的三种形式。图5-66a所示为上、下端都做出芯头,可使砂芯定位准确,支撑可靠,主要适宜于高度大于直径的砂芯,为了合型方便,上端芯头的斜度应比下端大一些。图5-66b所示为只做出下芯头,以便于合型,适宜于横截面积较大而高度不高的砂芯,特别适宜于手工造型。对于湿型浇注,砂芯上端应高出分型面0.5mm,合型后便于砂芯上端紧贴砂型,防止金属液将砂芯冲歪或从上端进入而堵塞通气孔;干型浇注时,上端与分型面间要留有一定的间隙,合型时在通气孔周围放一圈石棉绳、白泥条或油泥,防止金属液堵塞通气孔。图5-66c所示为上、下芯头都不做出,适宜于自身比较稳的大砂芯,由于没有下芯头,因此下芯时,可根据型腔尺寸适当地调整砂芯的位置,同时也可减小砂箱的高度。

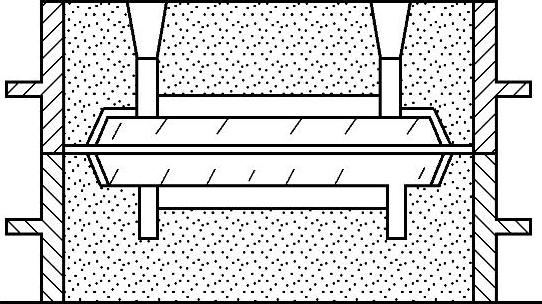

图5-64 用挑担式芯头固定砂芯

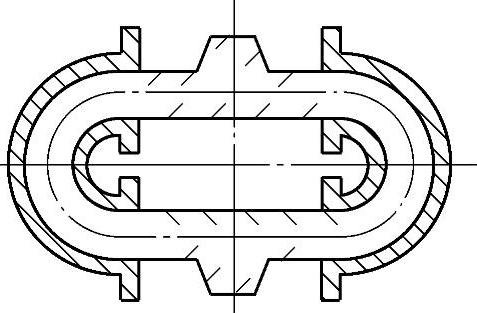

图5-65 采用挑担式芯头铸造弯管

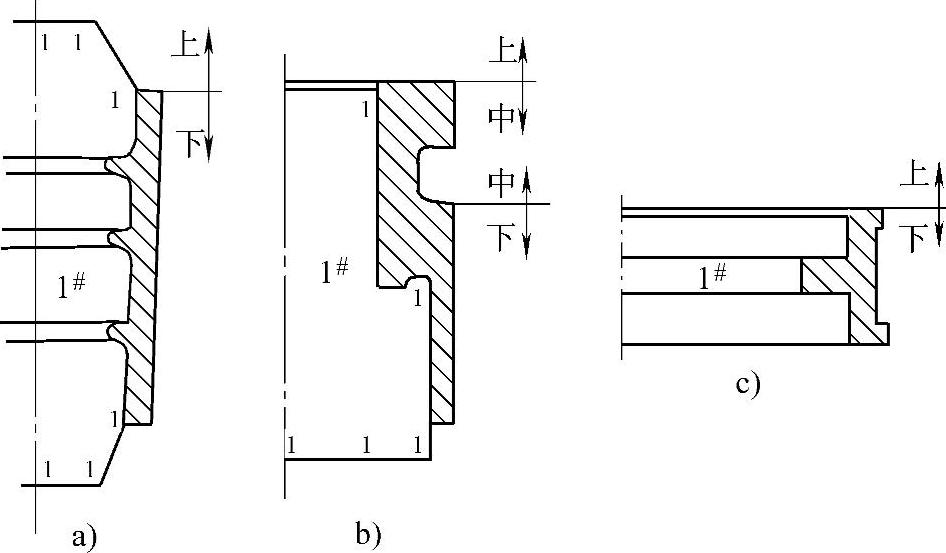

图5-66 立式芯头

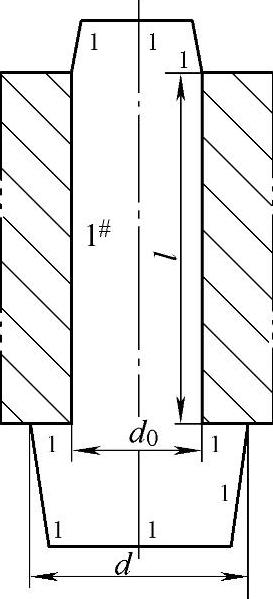

对于横截面积不大而高度较大的砂芯,为了使砂芯在砂型中位置稳固,可适当加大下芯头(见图5-67)一般当l≥5d0时,取d=1.5d0~2d0

5)悬挂式芯头:悬挂式芯头实际上是一种立式芯头,砂芯上部的芯头搁在芯座上或固定在某处,使砂芯处于悬吊状态。常见的有下列几种形式:

①预埋砂芯。如图5-68所示,将芯头做成上大下小的形式,造型时将砂芯事先放在模样上对应位置的备用孔内,只露出芯头,这样,填砂舂实后芯头被埋在砂型中。这种方式只适用于重量不大的小砂芯。

②吊芯。如图5-69所示,用钢丝或螺栓把砂芯吊在上型,吊芯芯头可以做得很短,以利于砂芯排气。但吊芯操作麻烦,翻型时容易被损坏,只适宜单件小批量生产。


图5-67 加大的下芯头

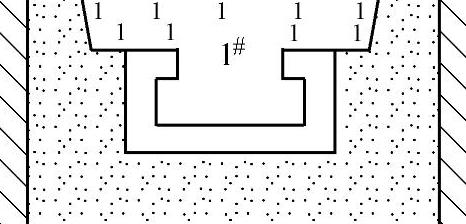

图5-68 预埋砂芯

盖板砂芯。如图5-70所示,将砂芯头扩大,搁在下型中。这种方式操作方便,有利于保证铸件精度及组织流水线生产。


图5-69 吊芯

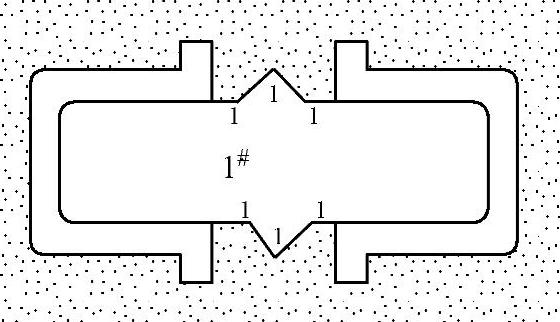

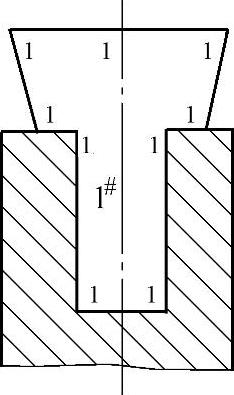

图5-70 盖板砂芯

6)定位式芯头:对于定位要求严格或安放时容易搞错方位的砂芯,常采用定位芯头的方式进行定位,如图5-71所示。图5-71a和图5-71b所示的芯头,可以防止砂芯绕水平轴线旋转;图5-71c所示的芯头,可以防止砂芯绕水平轴旋转和防止砂芯沿水平轴方向移动。

芯头和芯座之间一般都留有间隙。为了防止金属液从间隙进入芯头而堵塞通气孔,应采取密封措施。对于干型,可在芯头上放石棉绳、白泥条和油泥等;湿型则可在芯座上做出隆起的砂堤。

(2)用芯撑固定砂芯 在砂型组装和浇注时,支撑吊芯、悬臂砂芯和部分砂型的金属构件称为芯撑。在浇注过程中,砂型或砂芯不能保证其正确位置时,用一定厚度和形状,表面经过处理的芯撑,可保持砂型或砂芯在型腔中的正确位置。当砂芯较多且尺寸较大时,单靠芯头定位是远远不够的,必须安放芯撑,以增加砂芯的支撑点和承压面积,使砂芯稳固。图5-72所示的2#砂芯,适当加大芯头同时配合安放芯撑控制铸件壁厚,可防止砂芯倾斜。

对于一些大型复杂铸件,当砂芯不能设置芯头,而且难于采用吊芯时,只能用芯撑来支撑砂芯,如图5-73所示。当用芯撑固定砂芯时,由于砂芯的位置不易控制,又不能设置上芯头,所以合型前必须注意防护砂芯上端面的通气孔,严防浇注时金属液进入,影响砂芯的排气。

1)芯撑的结构:常见芯撑的结构如图5-74所示。芯撑的端部有较大的支撑面,分双面和单面两种。双面芯撑用于干型,单面芯撑则用于湿型。在实际生产时,应根据砂芯的形状、大小、装配方法及工作条件等来选用芯撑。图5-74a所示为双面芯撑,用于大的砂芯,其中,柱上带螺纹的是用来支撑进行水压试验煤油渗漏试验的铸件的砂芯;图5-74b所示的芯撑适用于中型砂芯;图5-74c所示的芯撑则用于支撑薄壁铸件的砂芯;图5-74d所示的芯撑用于厚大铸件的砂芯。当然,根据需要还可自制一些特殊形状的芯撑。

2)对芯撑的要求:浇注后,芯撑便同铸件熔焊在一起。因此,对芯撑有如下要求:

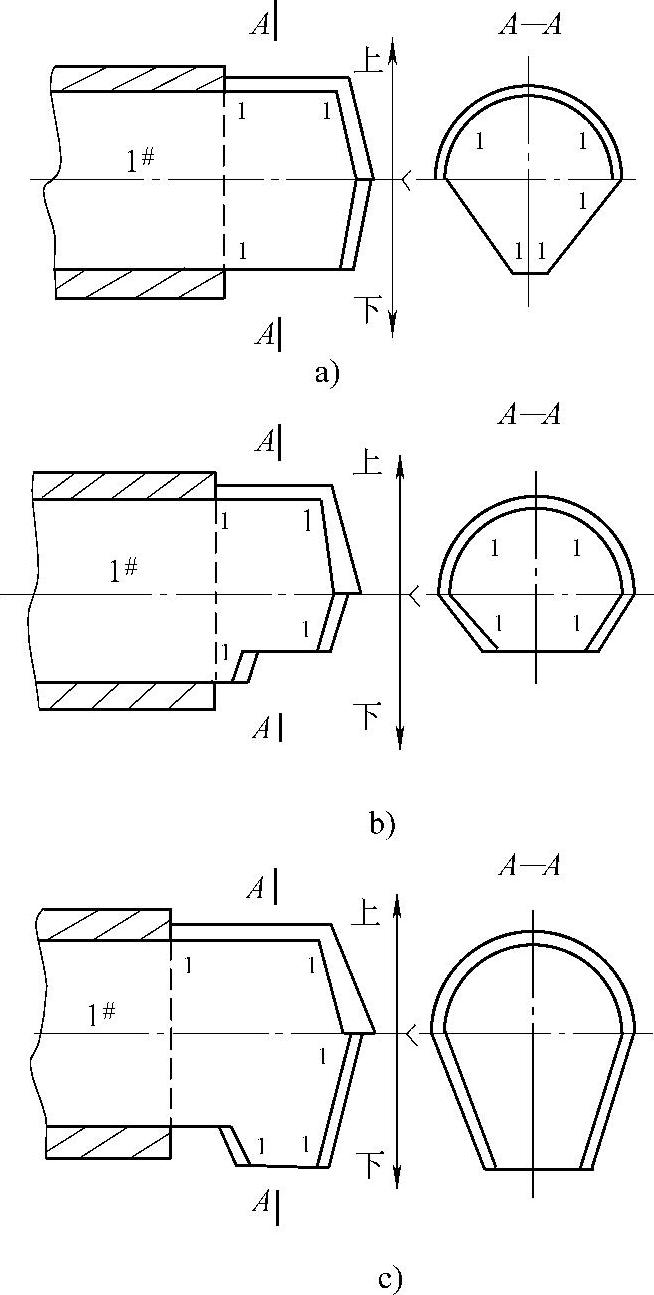

图5-71 用定位式芯头固定砂芯

a)、b)防水平旋转砂芯 c)防水平旋转及防水平轴方向移动砂芯

①芯撑的熔点要稍高于浇注金属的熔点,以保证它在铸型未浇满以前不至于因软化而失去作用。

②承压铸件应尽量少用或不用芯撑,如果必须使用,则芯撑柱上要有螺纹或沟槽,以保证芯撑与铸件熔焊可靠。

③芯撑表面要干净,不允许有锈蚀或油污,一般芯撑要镀锡后才能使用。

④芯撑不能过早地放入型腔中,以防水蒸气在其表面凝结,使铸件产生气孔等缺陷。

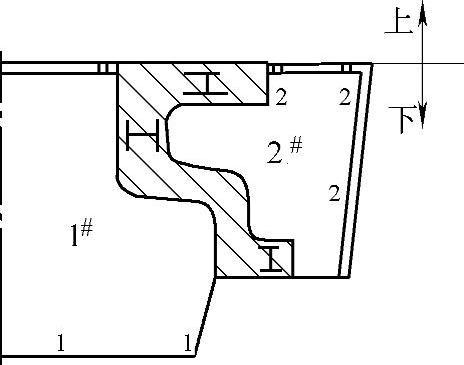

图5-72 加大芯头同时安放芯撑

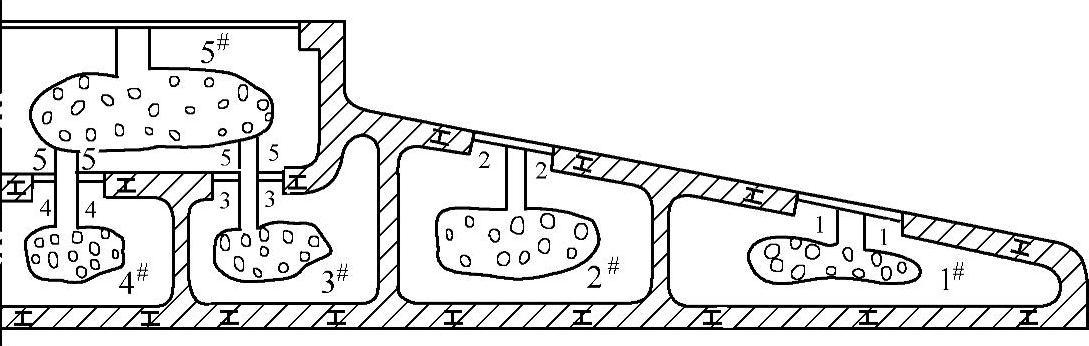

图5-73 用芯撑支撑砂芯

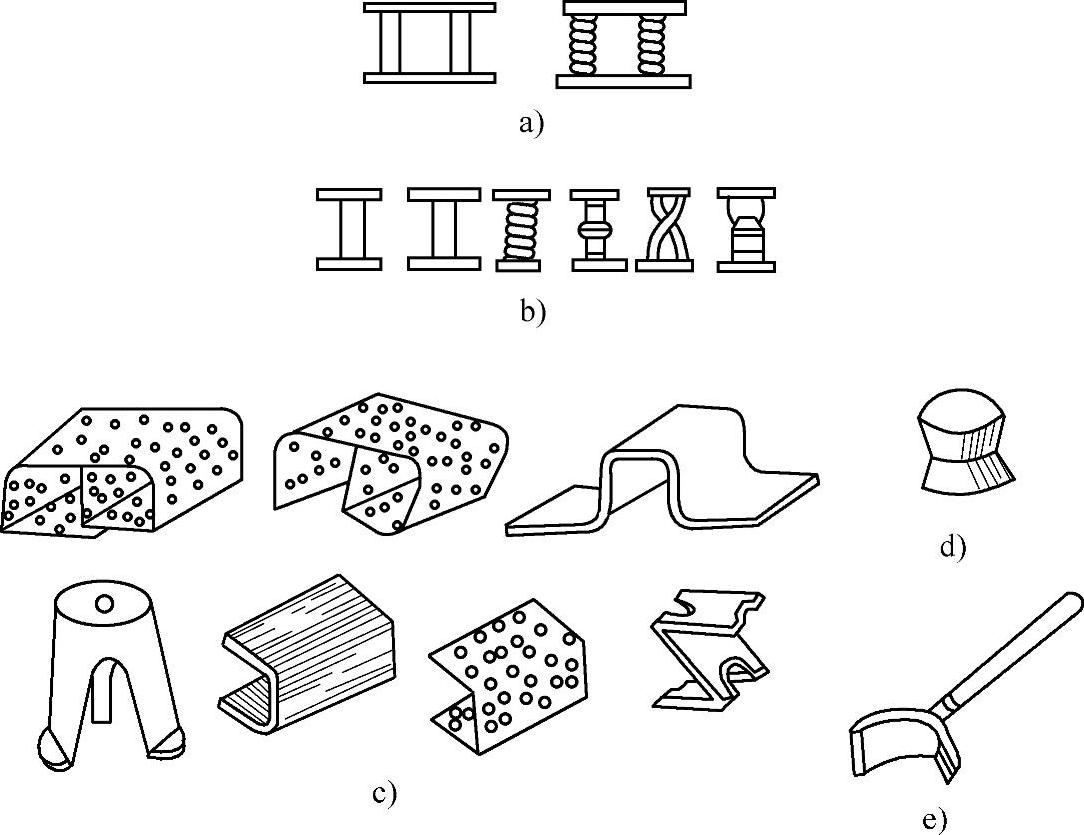

图5-74 芯撑的形状

a)双面芯撑 b)单面芯撑 c)薄片芯撑 d)鼓形芯撑 e)特殊形状芯撑

(3)芯撑的安放

1)双面芯撑的安放:双面芯撑的高度就是铸件的厚度,一般应根据铸造工艺图来选用芯撑,或者在铸造工艺图上直接规定出芯撑的形状和尺寸。对于干型,芯撑的高度可用验型的办法测得,即在砂芯上放一个软泥座,合上砂型,然后再吊走上砂型,被压缩的泥团的高度就是芯撑的高度,如图5-75所示。

安放芯撑时,若有间隙,则要用芯撑薄片塞紧,防止其移动或跌落。芯撑片应塞放在型腔的内表面,如图5-76所示。

2)单面芯撑的安放:在湿砂型中安放尺寸较大的砂芯时,由于其强度和硬度较低,因此需要接触面较大的芯撑,如图5-77所示。所用的芯撑是单面芯撑,芯撑柱的一端要顶在坚硬的支撑物上,如图5-77a所示。图5-77b所示采用了特制的垫块,其上端面与型腔齐平,芯撑柱插在垫块内。

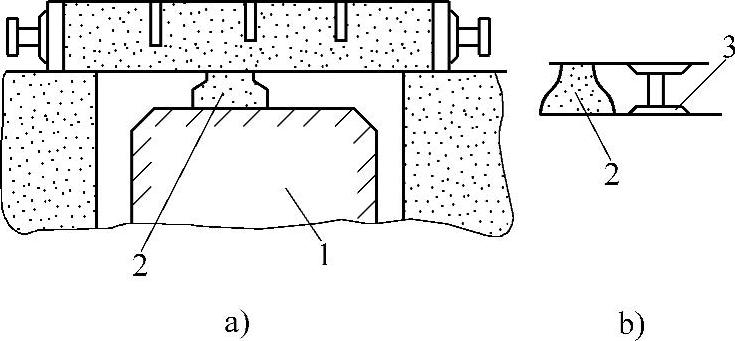

图5-75 检测芯撑高度

a)放置泥团合型 b)确定芯撑高度

1—砂芯 2—软泥座 3—芯撑

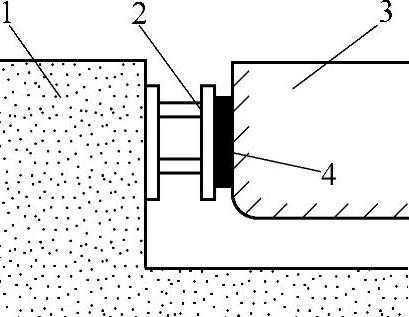

图5-76 芯撑片的使用

1—砂型 2—芯撑 3—砂芯 4—芯撑片

安放芯撑时要注意以下几点:

①芯撑安放要牢固,避免移动和脱落。

②芯撑支承面应与砂芯或砂型表面严密贴合。

③砂芯每个面上的芯撑数量要足够,布置要适当。

3.砂芯在型内的排气

砂芯在砂型中安放好后,需采取措施使浇注时砂芯中产生的气体能顺利地通过砂型排出。对于尺寸较小的卧式砂芯,可将通气针一端塞入芯头的气孔里,另一端引到砂箱外,合型后,抽出通气针便留下通气道;对于尺寸较大的卧式砂芯,可用一根钢卷屑作为引气的通道;对于立式砂芯,可在芯座上扎通气孔,将砂芯产生的气体引到型外即可。有的厂家还采用钢管或小型陶管浇口砖形成排气通道,把型芯内的气体排至型芯外。所有砂型上的引气口都应做出标记,以便浇注时点火引气。

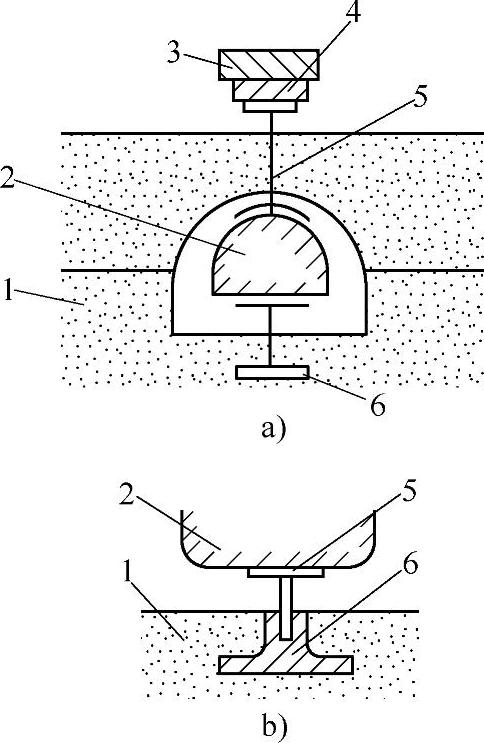

图5-77 单面芯撑的使用

a)芯撑一端顶在坚硬物上 b)芯撑一端插在垫块上

1—砂型 2—砂芯 3—压板 4—楔块 5—芯撑 6—垫块

4.合型的检查

(1)合型前的检查事项

1)检查型腔、芯座、砂芯芯头的几何形状和尺寸是否符合工艺要求,损坏的地方要进行修补,修补后还需进行检查并烘干。

2)检查型腔内和砂芯表面的浮砂和脏物是否清除干净。

3)检查各出气孔是否畅通。

4)检查浇注系统各部分是否畅通、干净。

(2)合型及合型检查

1)对于干型,为防止跑火,可沿分型面一周压上泥条或石棉绳,但不得堵塞出气孔。

2)用起重机合型时,要将上砂型吊平并使其垂直下落,按原有的定位方式准确合型。

3)检查直浇道与下砂型的横浇道是否对准。

4)检查分型面的密封情况,防止跑火。

5)放好浇口盆并盖好,以防杂物落入。所有通气孔要做出标记,以便浇注时点火引气。

5.铸型的紧固

金属液浇入型腔后,会产生较大的抬型力,因此,砂型合型后必须进行紧固才能浇注。紧固的方法应根据砂型的大小、砂箱结构和造型方法来确定。

(1)小型砂型的紧固 由于小型铸件浇注时的抬型力不大,因此可用压铁紧固。用压铁紧固砂型时应注意以下几点:

1)压铁重量应大于抬型力。

2)安放压铁时要小心轻放,且要压放在箱带或箱边上,位置要对称均衡。

3)安放压铁时不能堵住出气孔,也不能妨碍浇注操作。

(2)中型砂型的紧固 中型砂型的抬型力较大,因此需用卡子或螺栓紧固。紧固时应注意以下几点:

1)紧固前要在箱角处垫上铁块,以免紧固时将砂型压崩。

2)紧固螺栓时最好在对称方向同时进行,以免上型倾斜,紧固时用力要均匀。

(3)大型砂型的紧固 大型铸件的抬型力大,因此常用大型螺杆与压梁来紧固。大型铸件的浇注高度较大,为了安全,可在地坑中浇注。
