型砂强度是指型砂试样抵抗外力破坏的能力，包括湿强度、干强度、热强度等。型砂必须具备一定的强度，否则在起模、搬运、下芯、合型等过程中，砂型就可能破损塌落，浇注时可能承受不住金属液的冲刷，冲坏砂型表面，使铸件产生砂眼等缺陷，甚至造成胀砂或跑火现象。但是，其强度也不应太高，否则会使铸件收缩阻力增大，导致铸件开裂，落砂也较困难。因此，型砂的强度要控制恰当。

影响型砂强度的主要因素有：

（1）原砂的粒度和形状 在同样紧实条件下，原砂的粒度越细且越分散，则其强度越高。一般尖角形砂比圆形砂的接触面大，相互啮合作用也大，理论上其强度应比圆形砂大，但是由于尖角形砂不易紧实，因而尖角形砂的强度往往比圆形砂低。

（2）粘土含量与水含量 型砂中粘土含量增加，湿压强度最大值可随之增加，但粘土过多时，湿压强度就不再升高，如图3-2所示。型砂中粘土含量太多，会使型砂混碾困难，形成粘土团，型砂的其他性能亦变坏。当粘土量一定时，湿压强度开始随着型砂水含量的增加而增加，达到最大值时强度则随水含量的增加而下降，如图3-3所示。

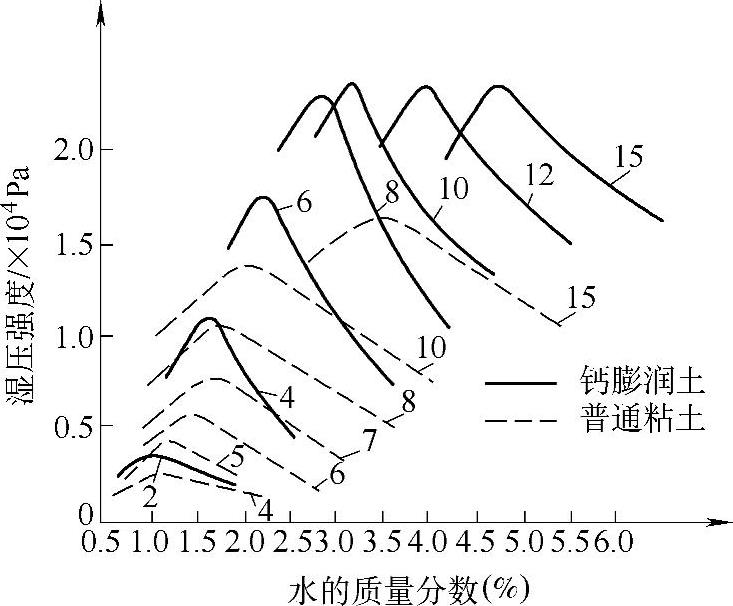

图3-2 粘土、水分对湿压强度的影响(www.daowen.com)

（3）混砂工艺 当粘土砂混制不好时，型砂中会出现粘土团，使型砂的强度和其他性能都降低。混砂工艺主要控制加料顺序和混砂时间。

（4）紧实度 型砂的紧实度越高，其强度也越高。

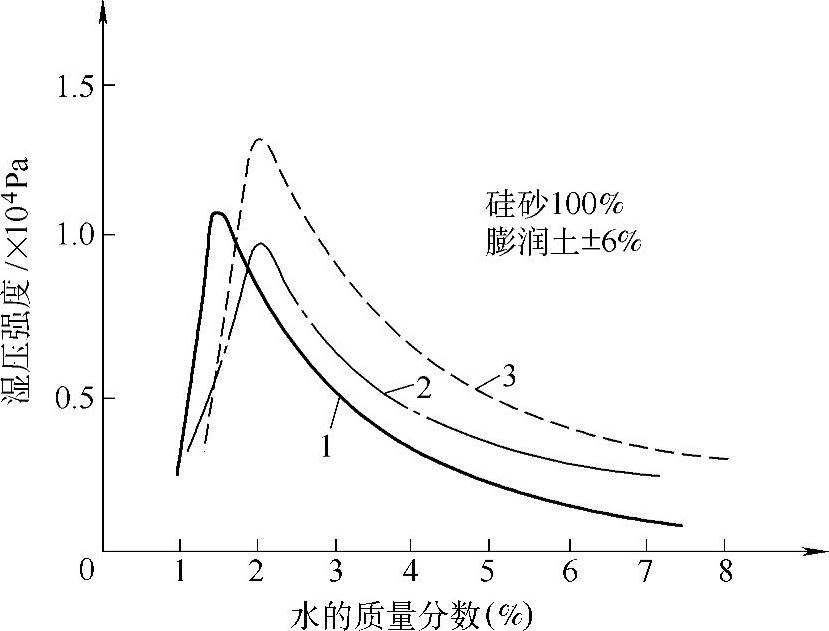

图3-3 三种不同膨润土对型砂的湿压强度曲线

1—仇山 2—九台 3—黑山
