铸造用粘结剂是具有粘结性能的物质，在铸造中主要用于配制型（芯）砂、涂料、型芯胶粘剂等。在此主要介绍膨润土和粘土。

铸造用膨润土是指矿物组成主要为蒙脱石的粘土；铸造用粘土是指矿物组成主要为高岭石的粘土。它们都是型砂的主要粘结剂，被水润湿后具有粘结性和韧性，烘干后硬结具有较高的干强度，高温耐火性能也较好，成本低廉，所以应用广泛。

（1）铸造用膨润土 铸造用膨润土按其主要交换性阳离子可分为四类，以膨润土代号“P”及主要交换性阳离子的化学元素符号来表示。例如，以钠离子为主要交换性阳离子的膨润土用PNa表示，称为钠膨润土；以钙离子与钠离子为主要交换性阳离子的膨润土，用PCaNa（含量较多的阳离子的符号在前）表示，称为钙钠膨润土。铸造用膨润土分类见表3-5。钙膨润土中部分钙离子被钠离子所取代的膨润土又称为活性膨润土。

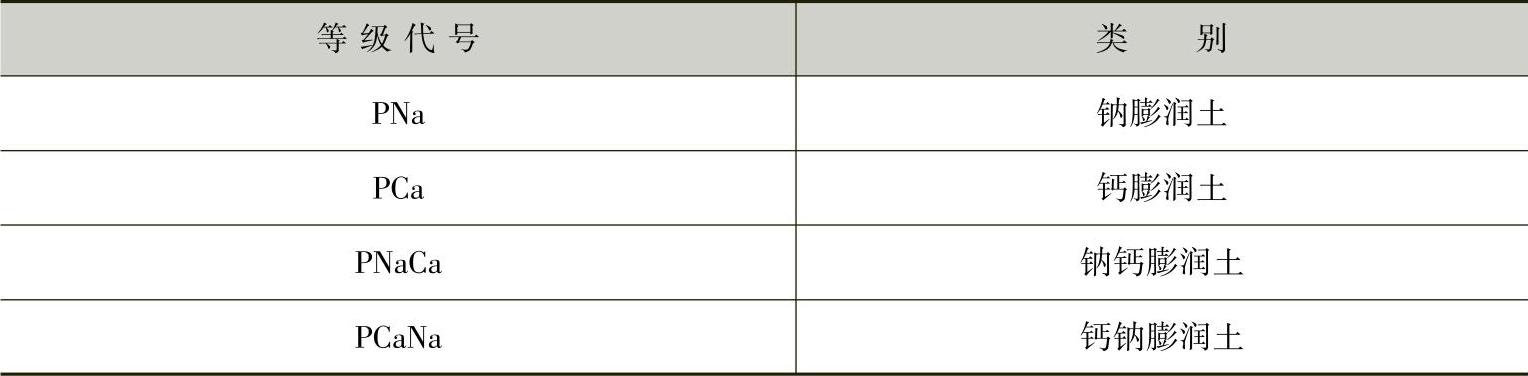

表3-5 铸造用膨润土分类

按pH值的不同，膨润土又可分为酸性（S）、碱性（J）两类。铸造用膨润土按工艺试样湿压强度值分级见表3-6。铸造用膨润土按工艺试样热湿拉强度值分级见表3-7。

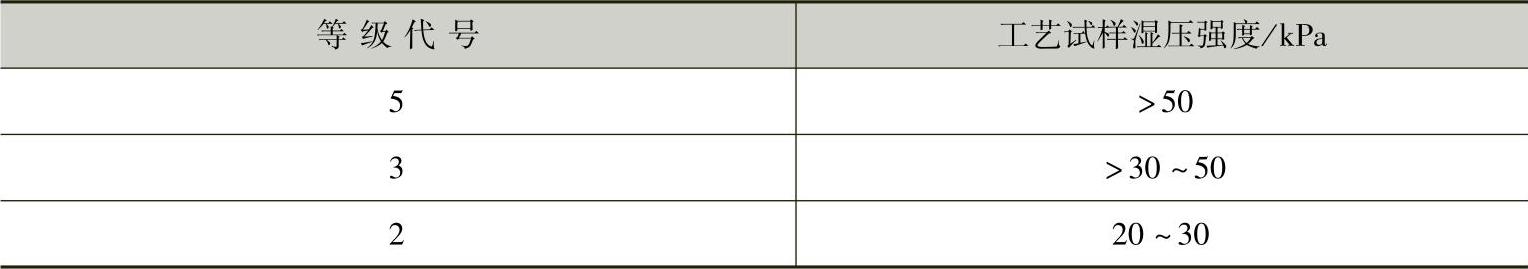

表3-6 铸造用膨润土按工艺试样湿压强度值分级

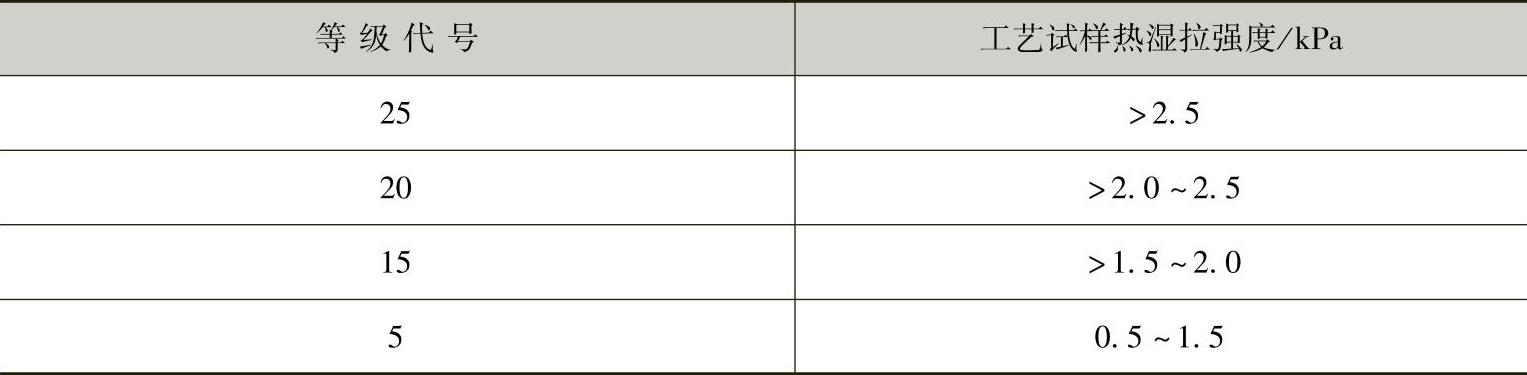

表3-7 铸造用膨润土按工艺试样热湿拉强度值分级

铸造用膨润土的牌号以膨润土矿物特性强度值等级表示。在强度值等级中，前者为湿压强度值等级，后者为热湿拉强度值等级。例如，湿压强度为30～50kPa，热湿拉强度为0.5～1.5kPa的酸性钙膨润土，其牌号为PCaS-3-5。(www.daowen.com)

钠膨润土与钙膨润土性能差异很大，前者对水的极化作用大，能吸附较多的水分子，因而用于湿型时抗夹砂能力优于后者。

（2）铸造用粘土 铸造用粘土按耐火度的不同分为两级，见表3-8。高耐火度适用于干型铸钢件，低耐火度适用于干型铸铁件。铸造用粘土按工艺试样湿压强度分为三级，见表3-9。铸造用粘土按工艺试样干压强度分为三级，见表3-10。

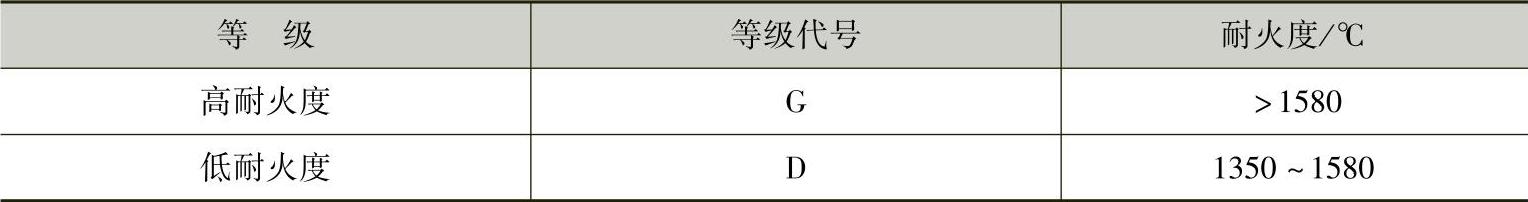

表3-8 铸造用粘土按耐火度分级

表3-9 铸造用粘土按工艺试样湿压强度分级

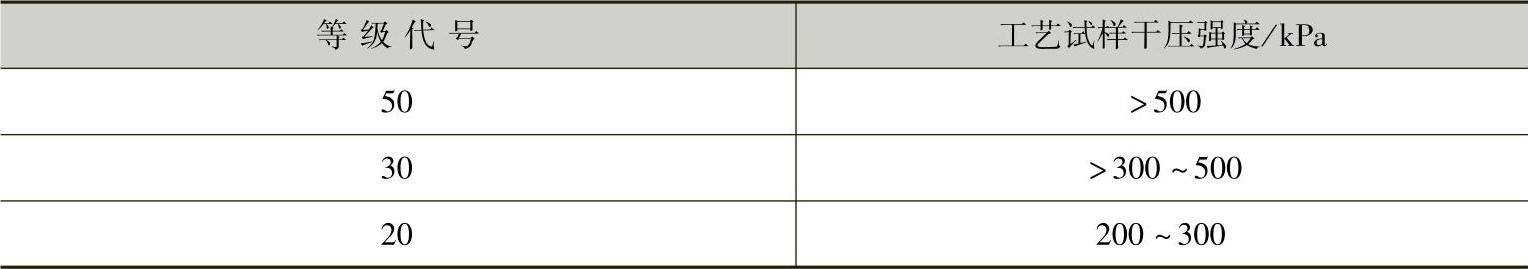

表3-10 铸造用粘土按工艺试样干压强度分级

铸造用粘土的牌号以耐火度等级和强度等级表示。在强度等级中，前者为湿压强度等级，后者为干压强度等级。例如：耐火度高，湿压强度为30～50kPa，干压强度大于500kPa的铸造用粘土，其牌号为NG-3-50。
