◇学习目标◇

1．学会内外圆弧的加工及测量方法及万能角度尺的使用。

2．学会盲孔（不通孔）的加工及盲孔中螺纹的加工。

3．会零件图的识读、划线、加工工艺编写。

◇学习过程◇

一、学习准备

图纸、任务书、教材、网络资料。

二、接受、明确加工任务

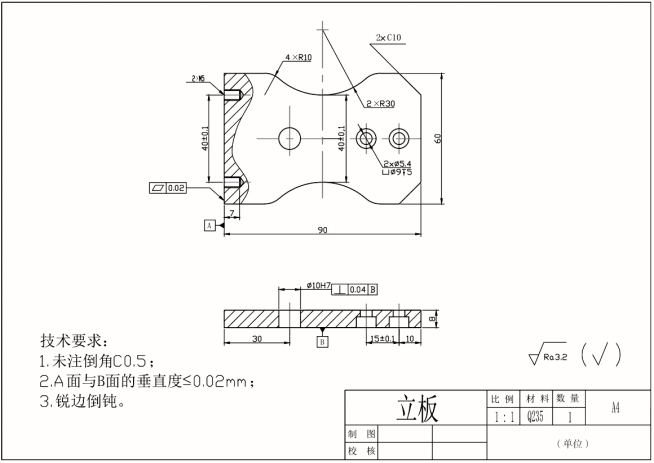

图2-1-3　立板图纸

三、引导问题

1．明确零件名称、制作材料、零件数量和完成时间。

零件名称：______________________制作材料：______________________

零件数量：______________________完成时间：______________________

2．根据加工图样，确定加工毛坯尺寸大小为____________________________________；加工工件外形大小为____________________________________________________。

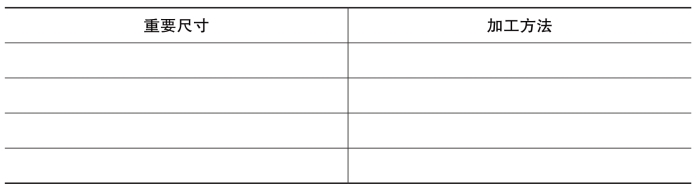

3．重要尺寸分析及加工方法制定。

(www.daowen.com)

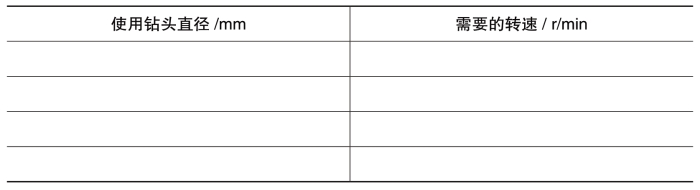

4．孔加工时需要使用的钻头大小及转速。

5．图样中C10所表达的含义是什么？

6．R30圆弧如何划线，简述其方法？

7．立板上盲孔加工时的注意事项有哪些？

8．铰孔时底孔怎么计算？铰孔时有哪些注意事项？

9．制定简略加工顺序。

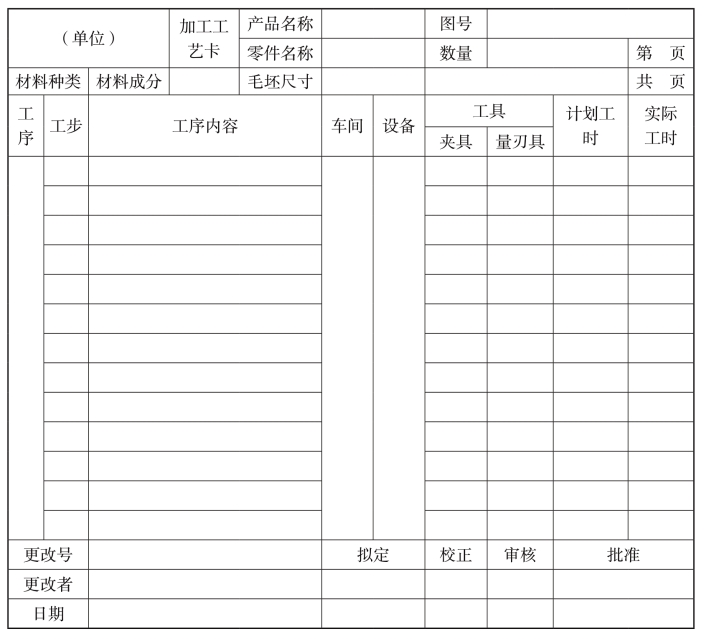

10．查阅资料，填写加工工艺卡。

四、按加工工艺加工

1．记录加工中遇到的问题。

2．查阅资料，分析产生问题的原因。

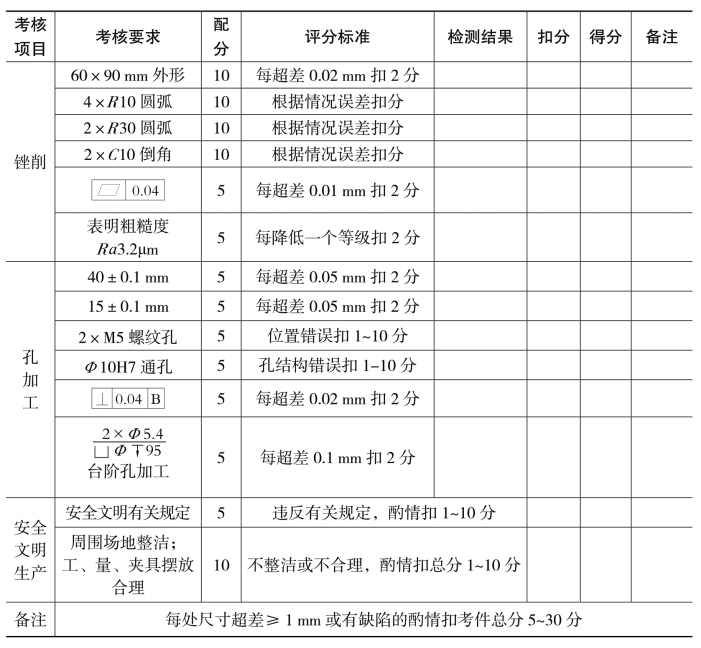

五、工件检测

六、加工经验总结

◇温馨提示◇

小组记录需要：记录人、主持人、日期、内容等要素。
