◇学习目标◇

1.锯削、锉削、量具使用等基础恢复训练。

2.钻床、阶梯孔加工知识恢复训练。

3.会零件图识读、划线、加工工艺编写。

◇学习过程◇

一、学习准备

图纸、任务书、教材、网络资料。

二、接受、明确加工任务

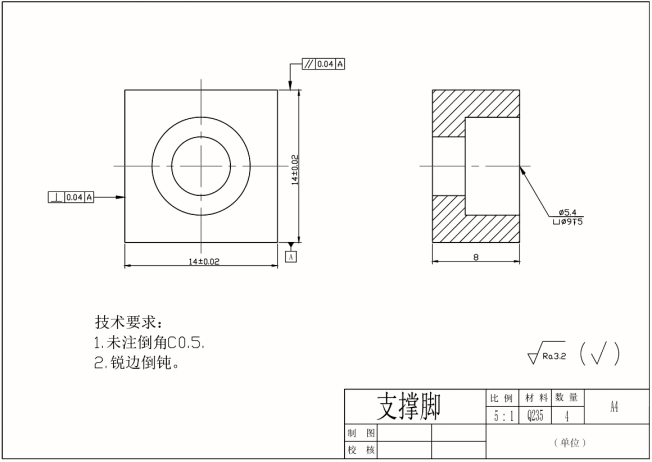

图2-1-1 支撑脚图纸

三、引导问题

1.明确零件名称、制作材料、零件数量和完成时间。

零件名称:______________________制作材料:______________________

零件数量:______________________完成时间:______________________

2.根据加工图样,确定加工毛坯尺寸大小为______________________;加工工件外形大小为______________________。

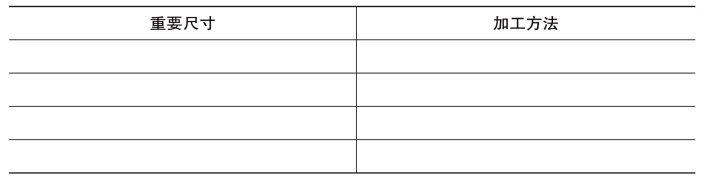

3.重要尺寸分析及加工方法制定。(www.daowen.com)

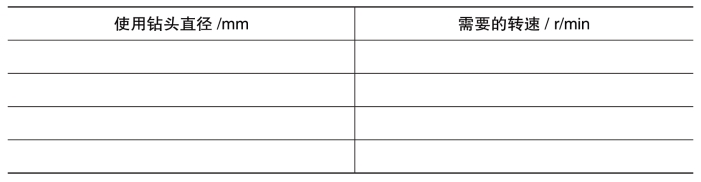

4.孔加工时需要使用的钻头大小及转速。

5.支撑脚台阶孔加工注意事项有哪些?

6.制定简略加工顺序。

7.查阅资料,填写加工工艺卡。

四、按加工工艺加工

1.记录加工中遇到的问题。

2.查阅资料,分析产生问题的原因。

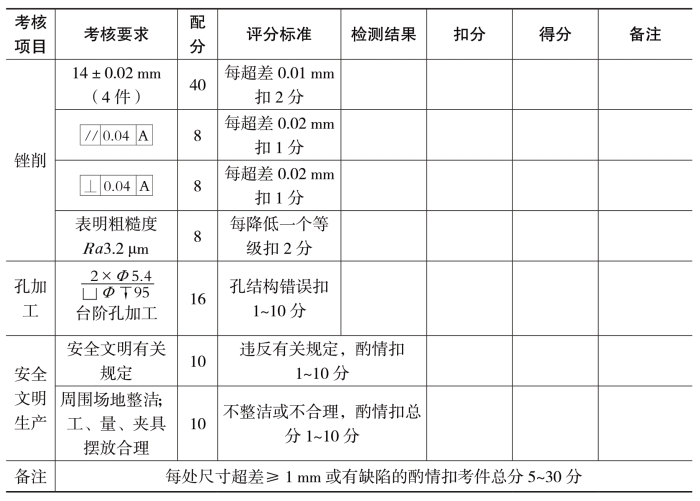

五、工件检测

六、加工经验总结

◇温馨提示◇

小组记录需要:记录人、主持人、日期、内容等要素。
