◇学习目标◇

1.理论结合实际,锻炼动手能力。

2.充分发扬团队合作精神。

3.做到安全文明生产。

◇学习过程◇

1.在安全文明的情况下进行操作,在老师的示范后正行划线。

2.经老师示范后,一人一机进行钻孔,学生相互检验质量。

3.各小组相互合作,圆满完成任务。

◇评价与分析◇

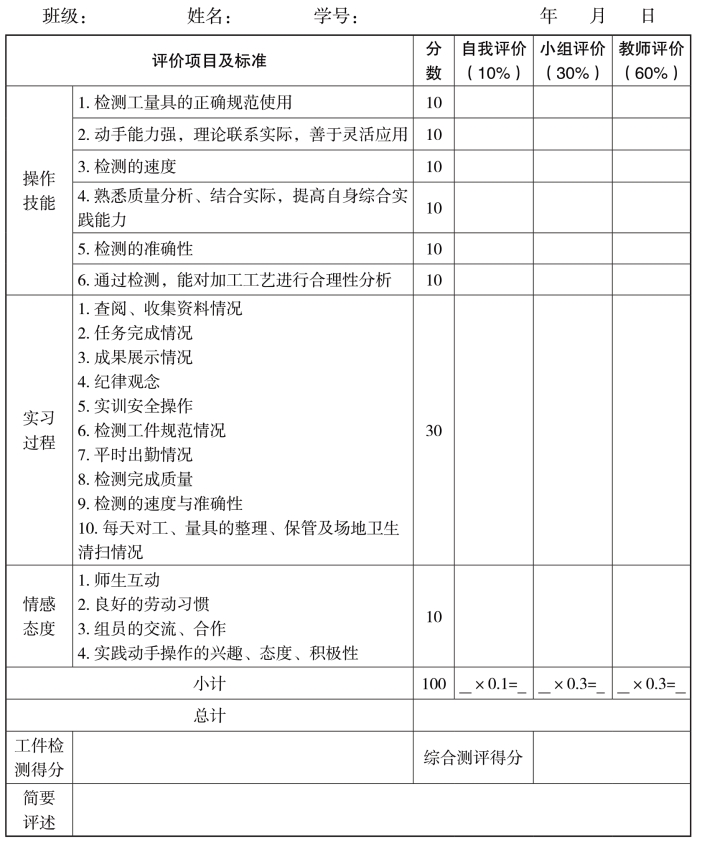

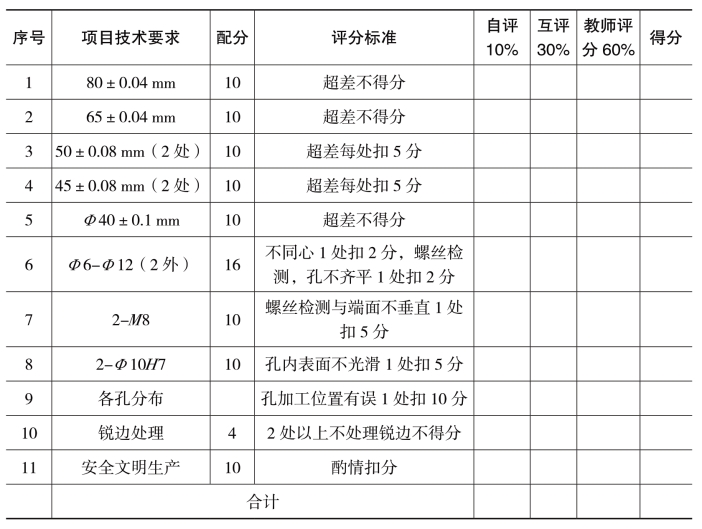

活动过程评价表

注:综合测评得分=总计50%+工件检测得分50%。

任课教师签字:____________________

◇知识链接◇

钻 孔

钳工的钻孔方法与生产的规模有关:大批生产时,借助于夹具保证加工位置的正确性;小批或单件生产时,只要借助于划线来保证其加工位置的正确。

一、钻削运动分析

图1-5-2为钻削运动分析。(www.daowen.com)

图1-5-2 钻销运动分析

二、麻花钻的组成

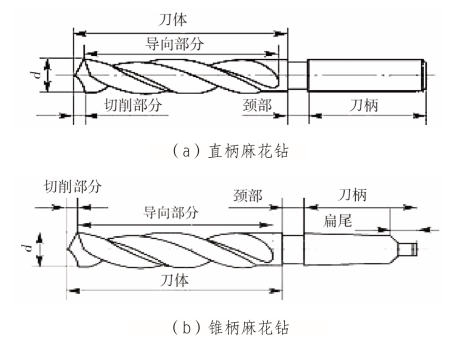

图1-5-3为麻花钻的组成。

图1-5-3 麻花钻的组成

三、麻花钻的基本结构

图1-5-4麻花钻的基本结构。

图1-5-4 麻花钻的基本结构

四、钻头的装夹

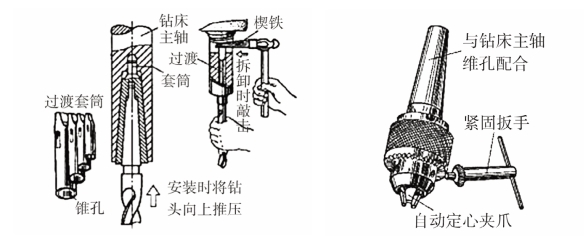

钻头的装夹如图1-5-5所示。

图1-5-5 钻头的装夹

五、钻床转速的选择和计算

选择钻床转速时,要先确定钻头的允许切削速度v。用高速钢钻头钻铸铁时,v=14-22 m/min;钻钢件时,v=16-24 m/min;钻青铜时,v=30-60 m/min。当工件材料的硬度较高时取小值(铸铁以HB=200为中值,钢以6 b=700 MPa为中值);钻头直径小时也取小值(以d=16 mm为中值);钻孔深度L>3d时,还应将取值乘以0.7~0.8的修正系数。求出钻床转速n。

式中:v——切削速度,m/min;

d——钻头直径,mm。
