工作总结与评价:学习活动4回顾

◇学习目标◇

1.能自信地将量具学习的收获分享给其他同学。

2.对各种划线方法进行总结。

◇学习过程◇

一、学习准备

笔记本,展板。

二、根据任务完成情况填写活动过程评价表

活动过程评价表

◇评价与分析◇

续表

注:综合测评得分=总计50%+工件检测得分50%。

任课教师签字:____________

◇知识链接◇

一、划线简介

根据图样和技术要求,在毛坯或工件上用划线工具划出待加工部位的轮廓线或作为基准的点和线,这项操作叫做划线。

划线有平面划线和立体划线两种。只需在一个平面上划线即能满足加工要求的,称为平面划线;要同时在工件上几个不同方向的表面上划线才能满足加工要求的,称为立体线。

划线的作用如下:

(1)确定工件的加工余量,使加工有明显的尺寸界限;

(2)便于复杂工件在机床上的装夹,可按划线找正定位

(3)能及时发现和处理不合格毛坯;

(4)当毛坯误差较大时,可通过借料划线的方法进行补救,提高毛坯的合格率。

二、划线工具

(一)划线平台

划线平台(又称划线平板)(见图1-3-2)是由铸铁毛坯精刨后刮削制成的。其作用是用来安放工件和划线工具的,并在划线平台上完成划线过程。

图1-3-2 划线平台

(二)划针

划针(见图1-3-3)是直接在毛坯或工件上划线的工具。常用划针通常使用 Ф3 mm~Ф5 mm的弹簧钢丝或高速钢制成,划针尖部磨成15°~20°,并经淬火处理提高其硬度和耐磨性,在铸铁和锻件上划线时,常使用尖部焊有硬质合金的划针。使用见图所示。

图1-3-3 划针

(三)划线盘

划线盘(见图1-3-4)是直接在工件上划线或找正工件位置的工具。一般情况下,直头用来划线,弯头用来找正工件。

图1-3-4 划线盘

(四)刚直尺、90°角尺(见图1-3-5)

图1-3-5 刚直尺、90o角尺

刚直尺既是测量工具也是划线的导向工具。可用来划平行线和垂直线的导向工具,还可用来找正工件在平板上的垂直度和单个平面的平面度。

(五)划规

划规(见图1-3-6)是用来画圆和圆弧、等分线段、等分角度和量取尺寸的工具。(www.daowen.com)

图1-3-6 划规

(七)游标高度尺

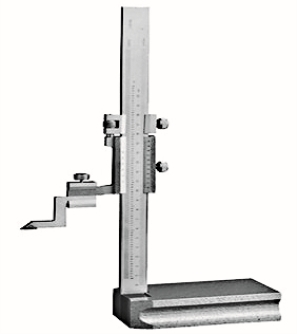

游标高度尺(见图1-3-7)是比较精密的量具及划线工具。它可用来测量高度,又可以用量爪直接划线。

图1-3-7 游标高度尺

(七)样冲

样冲(见图1-3-8)用于在工件的加工线上打样冲眼,用于加强加工界限标志、还用于圆弧中心或钻孔时的定位中心打眼。

图1-3-8 样冲

(八)支撑夹持工件的工具

划线时用来支撑、夹持工件的工具有垫铁、V形铁、角铁、方箱和可调千斤顶,如图1-3-9所示。

图1-3-9 支撑夹持工件的工具

三、划线过程

(一)划线前准备

划线的准备包括对工件或毛坯进行清理、涂色及在工件孔中加装中心塞块等。常用的涂色原料有石灰水和蓝油。

(二)划线基准的选择

在划线时,选择工件上的某个点、线、面作为依据,用它来确定工件各部分的尺寸、几何形状及工件上各要素的相对位置,此依据称为划线基准。

四、万能分度头的使用

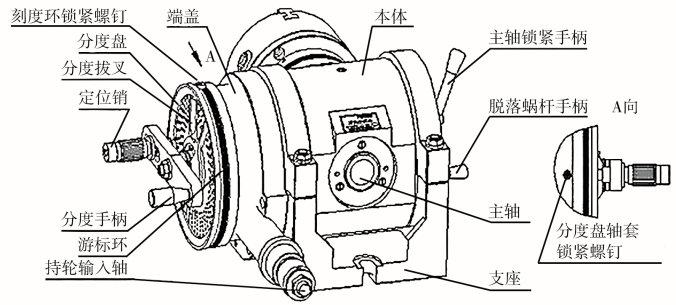

分度头(见图1-3-10)是一种较为精密、准确的等分角度的工具,钳工常用它来进行分度划线。下面我们认识一下分度头的简单分度法,根据分度头的等分原理,我们可以按照以下公式进行分度:

图1-3-10 分度头

式中:n——分度手柄转数;

z——工件等分数;

40——分度头涡轮齿数。

例:我们要把一个圆柱6等分,每等分完一面,分度手柄应转过多少转?

解:n=40/6=分度时,分度手柄应该转过是一个非整数转,须借助分度盘来确定。FW250型分度盘(见图1-3-11)有两块分度盘,分度盘的正反面都有几圈均匀分布的定位孔,用于非整转数的定位,其孔圈数如下:

图1-3-11 FW250型分度盘

第一块 正面:24 25 28 30 34 37

反面:38 39 41 42 43

第二块 正面:46 47 49 51 53 54

反面:57 58 59 62 66

上述中手柄转数转可换为等多种带分数。分度时,按选择的孔圈数(如30),在分度头手柄转过6转后,再沿着孔圈数转20个孔即可。

五、分度头的保养

正确、精心地维护、保养分度头是保持产品精度和延长使用期限的重要保证,正确的维护保养应做到以下几点:

(1)对新购置的分度头,使用前必须将防锈油和一切污垢用干净的擦布浸以煤油擦洗干净,尤其是与机床的结合面更应仔细擦拭。擦拭时不要使煤油浸湿喷漆表面,以免损坏漆面。

(2)在使用、安装,搬运过程中,注意避免碰撞,严禁敲击。尤其注意对定位键块的保护。

(3)分度头出厂时,各有关精度均已调整合适,使用中切勿随意调整,以免破坏原有精度。

(4)分度头的润滑点装有外露油杯,蜗轮蜗杆副的润滑靠分度头顶部丝堵松开后注入油。每班工作前各润滑点注入清洁20号机油。在使用挂轮时,对齿面及轴套间应注入润滑油
