烫印设备结构模拟拆装步骤如下。

(1)首先根据任务1中的操作方法进入烫印机虚拟实训系统,然后选择【结构拆装】,主键单击,进入结构拆装模拟操作界面,如图3-10所示。

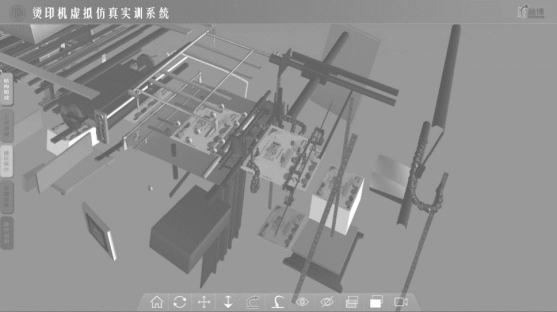

图3-10 结构拆装模拟操作界面

(2)外壳拆卸,首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的外盒,长按主键,将要拆卸的外壳移动到合适的位置,根据纸张的运动线路,将机器外壳逐一进行拆装,如图3-11所示。

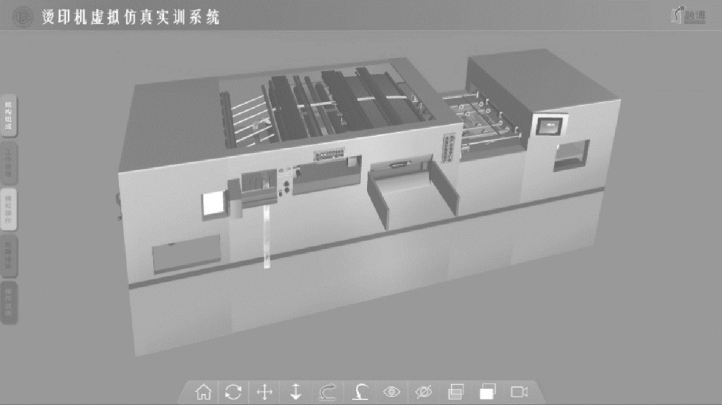

图3-11 拆除机器外壳

(3)给纸单元拆卸。首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的给纸装置,长按主键,将要拆卸的给纸装置零部件移动到合适的位置,给纸单元拆卸完后如图3-12所示。

(www.daowen.com)

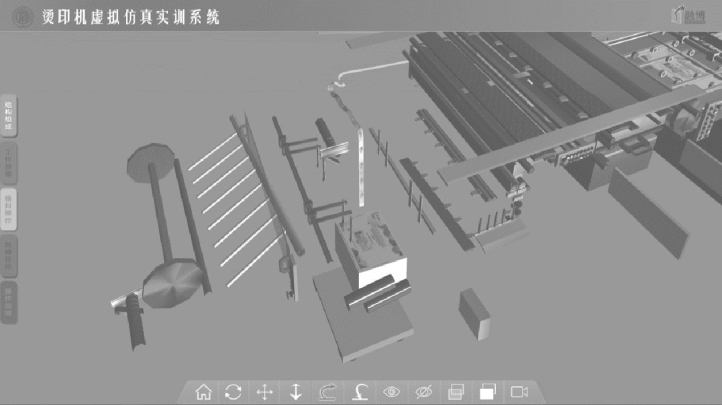

图3-12 给纸单元拆卸

(4)烫印单元拆卸。首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的烫印单元,长按主键,将要拆卸的烫印单元零部件移动到合适的位置,烫印单元拆卸过程如图3-13所示。

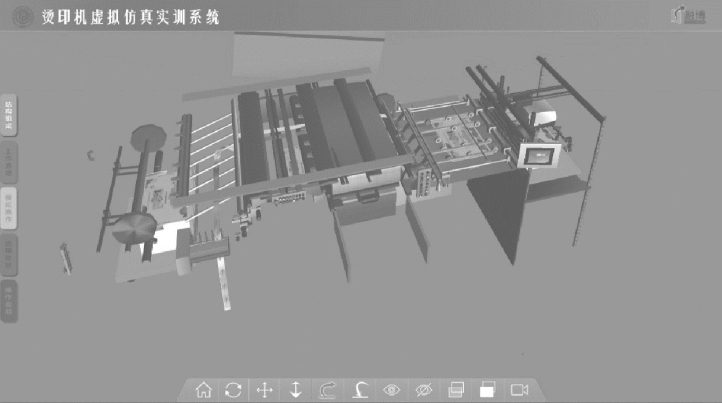

图3-13 烫印单元拆卸

(5)收纸单元拆卸。首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的收纸装置,长按主键,将要拆卸的收纸装置零部件移动到合适的位置,收纸单元拆卸完后如图3-14所示。

图3-14 收纸单元拆卸

(6)烫印设备装配。所有零部件拆卸后,使用感应触控笔选择工具栏下方的安装按钮,单击一次感应控制笔右键,所选中的模型部件会立刻安装回烫印模型,安装后效果如图3-10所示。
