1.产生吸嘴上下运动不畅故障的原因及解决办法

（1）产生原因

吸嘴使用次数过多、时间过长，导致吸嘴的伸缩金属管磨损严重，吸嘴漏气，导致吸嘴无法正常上下运动；吸嘴管道内部弹簧使用时间过长，弹簧弹性降低，回弹力不足，也容易导致吸嘴无法正常上下运动；此外，因使用时间过长或使用次数过多，吸嘴的橡皮老化，弹性降低，导致吸嘴上下运动不顺畅。同时，折页环境比较恶劣，环境中灰尘过多，纸张表面粗糙，纸屑过多时也会堵塞活塞，导致吸嘴上下运动不畅故障。

（2）排除方法

对于使用时间过长、发生老化现象，或使用次数过多、发生磨损的吸嘴，应采用更换新活塞的办法；对于弹簧弹力不足的情况，也要更换新的弹簧；对于因环境中灰尘过多导致吸嘴上下运动不畅故障，应改善环境，提高环境的洁净度，增加环境的湿度，同时采用表面相对光滑的纸张，减少纸粉的产生。

2.吸嘴上下运动不畅故障排除模拟操作

（1）首先根据任务1中的操作方法进入折页虚拟实训系统，然后移动感应触控笔至界面左侧功能模块区中的【故障排除】按钮，主键单击【故障排除】按钮，屏幕初始状态显示如图2-18所示，此时可以开始进入故障排除模拟操作。

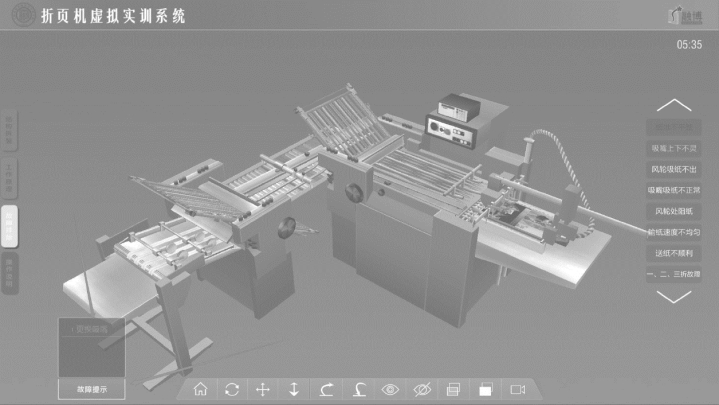

（2） 移动感应触控笔，主键单击右侧故障菜单栏中的【吸嘴上下不灵】，操作结果如图2-23所示，同时在屏幕左下方出现故障提示按钮，移动感应触控笔，主键单击故障提示按钮，可得故障提示为：更换吸嘴，如图2-23所示。

图2-23　吸嘴上下运动不畅故障(www.daowen.com)

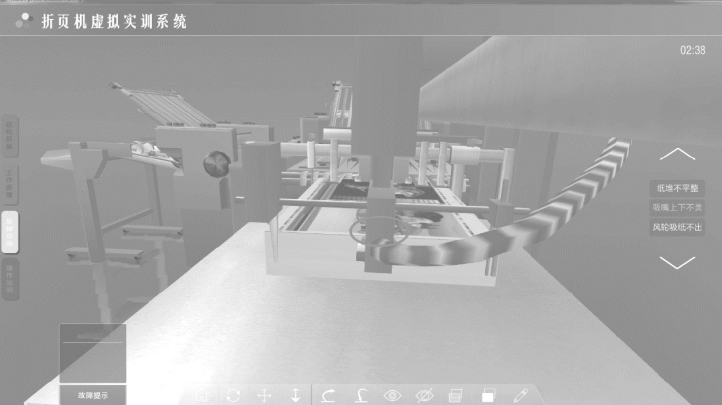

（3）根据操作提示：更换吸嘴。利用感应触控笔，将吸嘴调整到第一视角下，操作结果如图2-24所示。

图2-24　调整视角

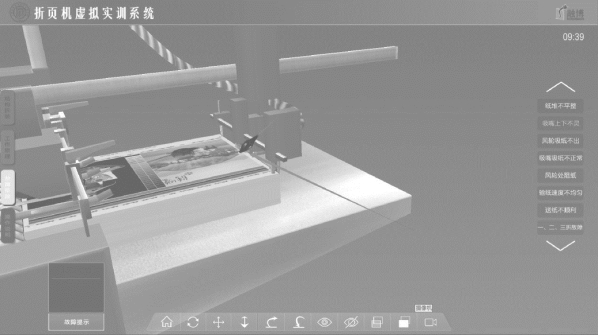

（4）移动感应触控笔，主键单击模型中的吸嘴，更换操作如图2-25所示。

图2-25　点击更换吸嘴

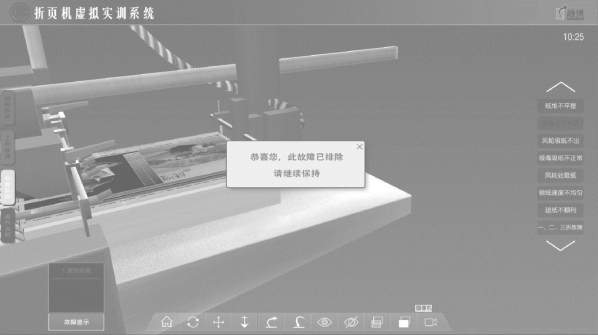

（5）吸嘴更换完成后，界面提示故障排除成功，操作结果如图2-26所示。

图2-26　故障排除成功
