学习折页设备的结构模拟拆装方法

折页设备结构模拟拆装步骤如下。

(1)首先根据任务1中的操作方法进入折页机虚拟实训系统,然后移动感应触控笔至界面左侧功能模块区,选择【结构拆装】,主键单击,进入结构拆装模拟操作界面,如图2-11所示。

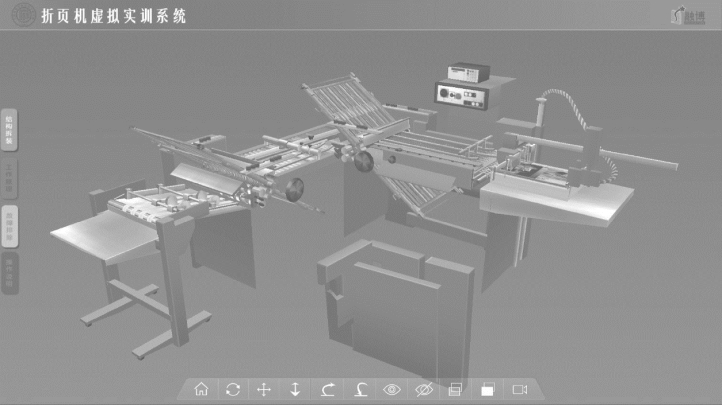

图2-11 折页设备结构模拟拆装操作界面

(2)外壳拆卸,首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的外盒,主键长按,将要拆卸的外壳移动到合适的位置,根据纸张的运动线路,将机器外壳逐一进行拆装,如图2-12所示。

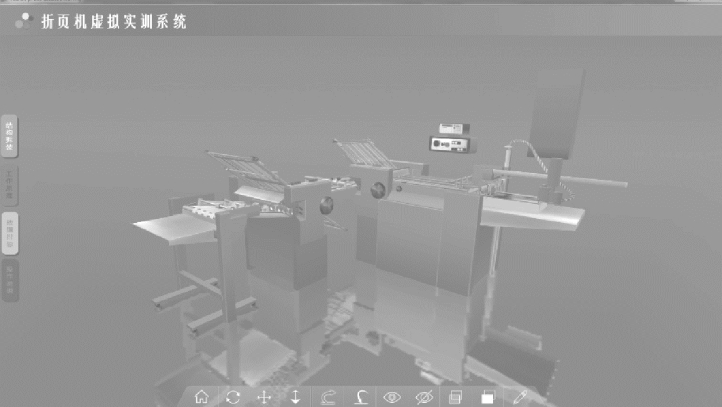

图2-12 拆除机器外壳

(3)给纸单元拆卸。首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的给纸装置,主键长按,将要拆卸的给纸装置零部件移动到合适的位置,给纸单元拆卸完后如图2-13所示。

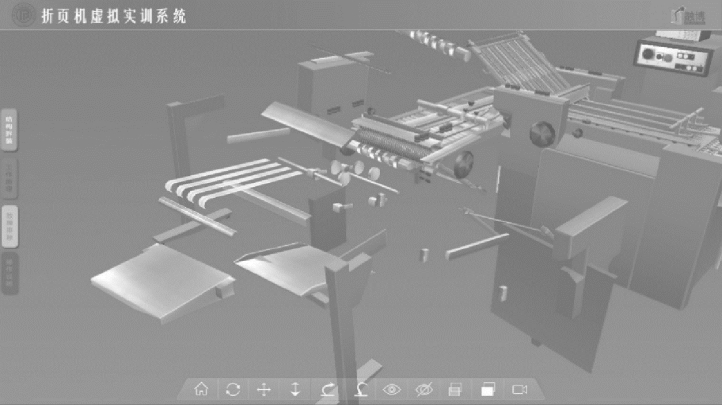

图2-13 给纸单元拆卸

(4)输纸单元拆卸。首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的输纸装置,主键长按,将要拆卸的输纸装置零部件移动到合适的位置,输纸单元拆卸完后如图2-14所示。(www.daowen.com)

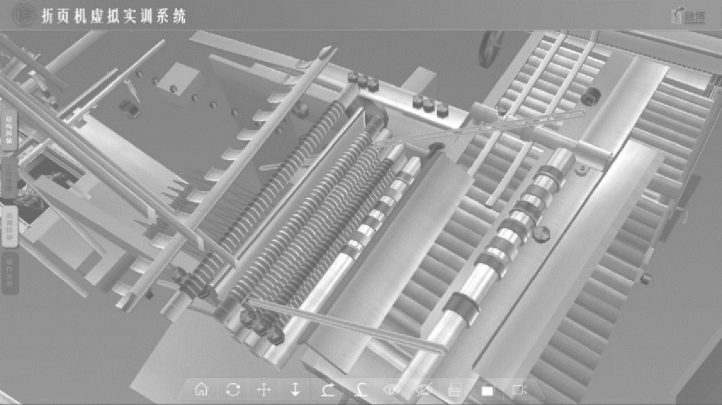

图2-14 输纸单元拆卸

(5)折页辊拆卸。首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的折页辊,主键长按,将要拆卸的折页辊零部件移动到合适的位置,折页辊拆卸过程如图2-15所示。

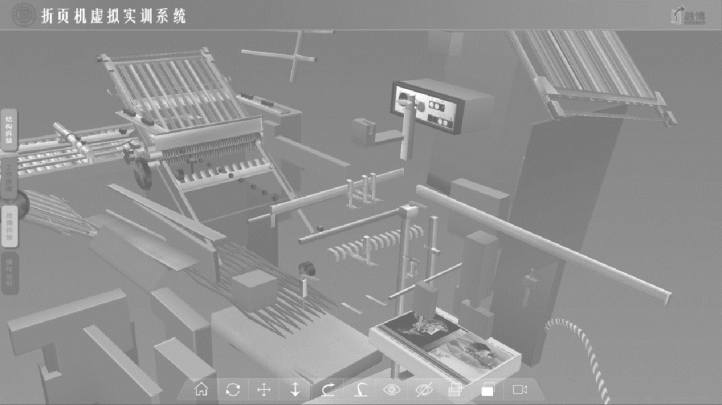

图2-15 折页辊拆卸

(6)收纸单元拆卸,首先使用感应触控笔选择工具栏下方的拆卸按钮,然后使用感应触控笔选择要拆卸的收纸装置,主键长按,将要拆卸的收纸装置零部件移动到合适的位置,收纸单元拆卸完后如图2-16所示。

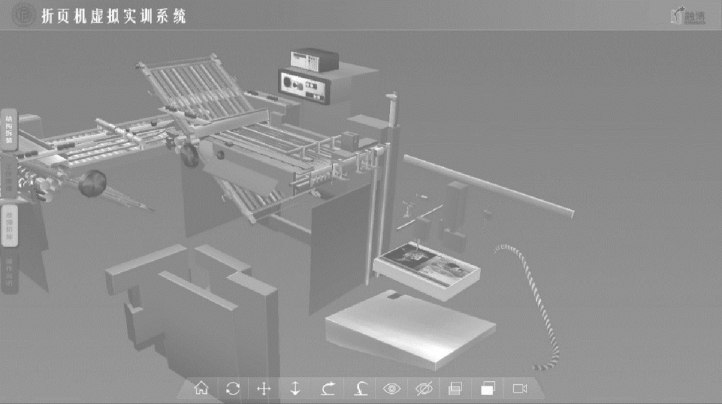

图2-16 收纸单元拆卸

(7)折页设备装配。所用零部件拆卸后,使用感应触控笔选择工具栏下方的安装按钮,单击感应触控笔右键,所选中的模型部件会立刻安装回折页机模型,如图2-17所示。

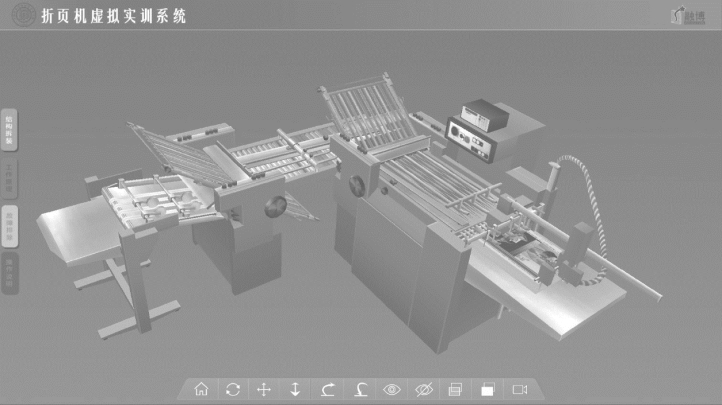

图2-17 折页装置安装后效果
