移动感应触控笔,单击模块左侧选择区的【模压版制作】按钮进入模切压痕设备的模压版制作,模拟操作区显示模切版的制作桌面,桌面上放置有模切衬空板和模切板固定框,屏幕右侧为模切版虚拟制作工艺流程步骤,工艺步骤分别为:底板开槽→装刀→固刀→粘贴反弹海绵→上版→安装底线模→调整版面压力。如图1-29所示。

(1)底板开槽

移动感应触控笔,左键单击屏幕右侧工艺步骤中的【底板开槽】,屏幕中央桌面上的衬空木板开始进行割缝,如图1-30所示,割缝结束后,衬空木板上显示包装盒模切轮廓展开图。

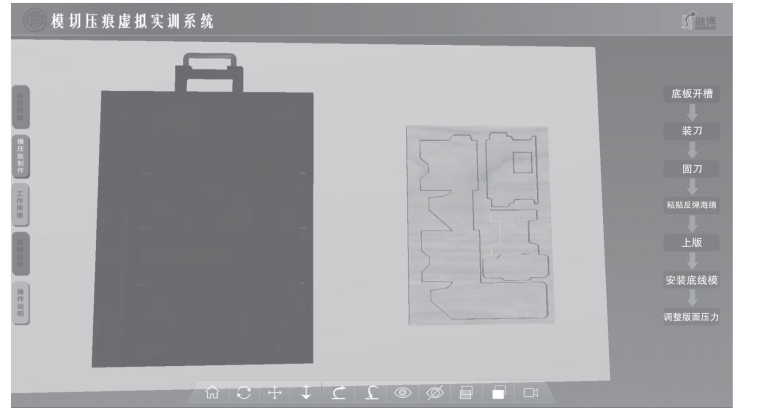

图1-29 模切版制作工艺步骤主界面

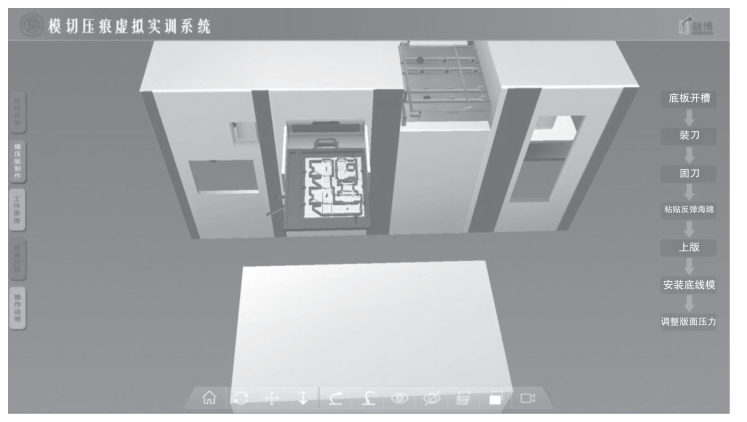

图1-30 衬空木板开槽

(2)装刀

移动感应触控笔,左键单击屏幕右侧工艺步骤中的【装刀】,屏幕中央桌面上的衬空木板中的缝隙开始插入钢刀和钢线,如图1-31所示,装刀完成后,衬空木板上模切轮廓成黑色。

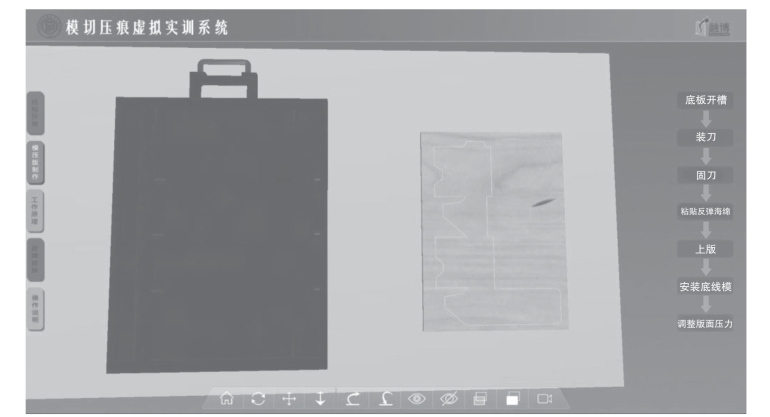

图1-31 衬空木板中的缝隙插入钢刀和钢线

(3)固刀

移动感应触控笔,左键单击屏幕右侧工艺步骤中的【固刀】,屏幕中央桌面上方会出现塑料榔头轻轻敲打钢刀和钢线使钢刀钢线更加固定。如图1-32所示。

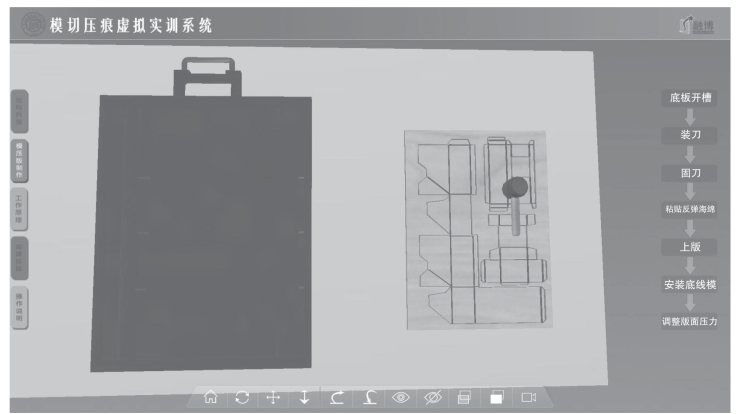

图1-32 固刀示意图

(4)粘贴反弹海绵(www.daowen.com)

移动感应触控笔,左键单击屏幕右侧工艺步骤中的【粘贴反弹海绵】,屏幕中央的衬空木板中的钢刀两边开始粘贴海绵条,如图1-33所示,只在钢刀两边粘贴海绵条,海绵条与钢刀之间的间隙为1mm左右,钢线两侧不粘贴海绵条。

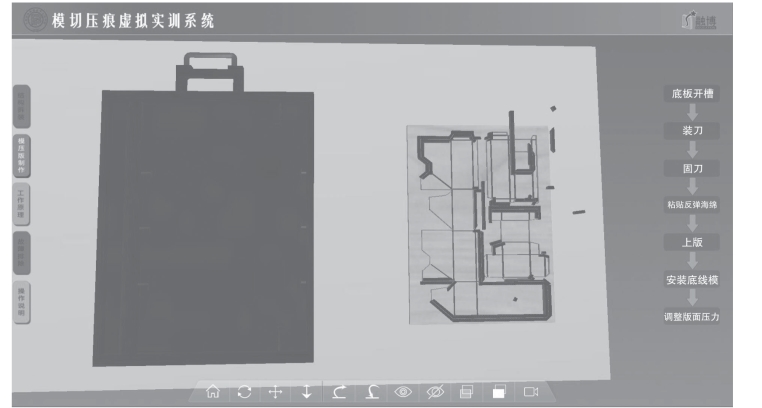

图1-33 衬空木板上粘贴海绵条

(5)上版

移动感应触控笔,左键单击屏幕右侧工艺步骤中的【上版】,屏幕中央上方的衬空木板被固定到金属版框内部,如图1-34所示。

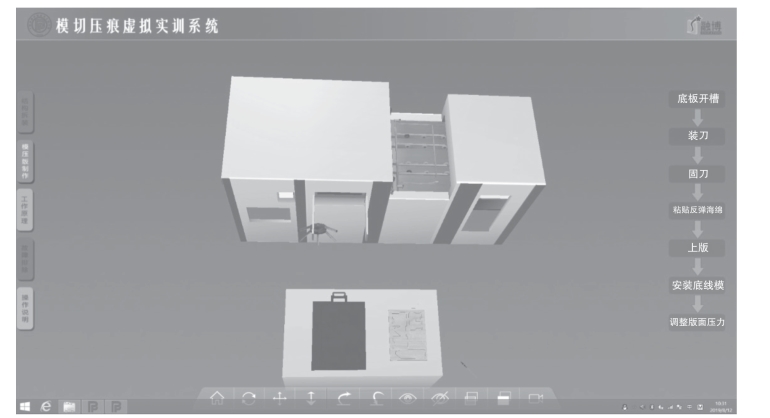

图1-34 衬空木板固定到板框

(6)安装底线模

移动感应触控笔,左键单击屏幕右侧工艺步骤中的【安装底线模】,底线模通过定位条卡在钢线上,如图1-35所示,粘贴底线模时,先撕开底线模上方的保护胶贴,然后将模切版与底板合压,合压后并离压,此时底线模被粘贴到底板上,然后揭掉底线模上的定位条,对底板上的底线模的边角进行修剪,完整的底线模安装完成。

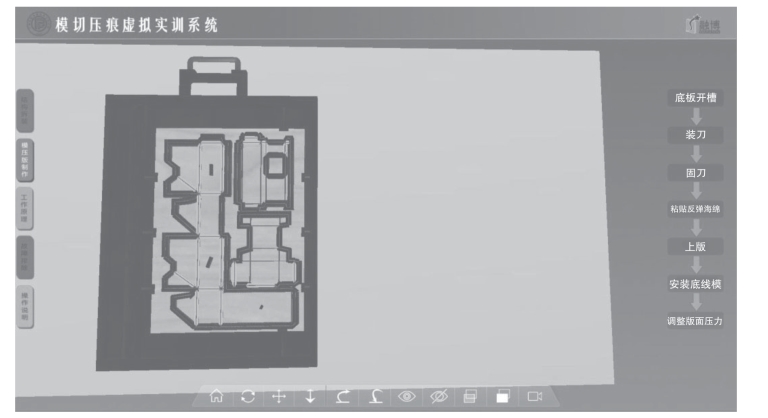

图1-35 粘贴底线模过程

(7)调整版面压力

移动感应触控笔,左键单击屏幕右侧工艺步骤中的【调整版面压力】,版面压力调整过程,如图1-36所示。

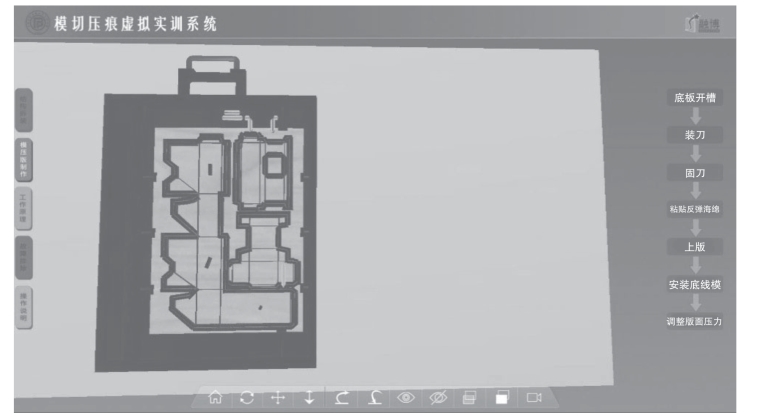

图1-36 版面压力调整过程
