1.压力表

1）型号说明

①—压力表类型：Y——弹簧管压力表，YN——耐震弹簧管压力表，YZ——弹簧管压力真空表，YX——电接点压力表，YZX——电接点压力真空表，YXB——防爆电接点压力表，YZB——防爆电接点压力真空表；

②—压力表直径，单位为mm，60、100、150；

③—结构形式：径向无边——省略Ⅰ，径向有边——T 或Ⅱ，轴向无边——Z 或Ⅳ，轴向有边——ZT 或Ⅲ。

2）技术规格

Y 系列压力表技术规格如表7-79 所示。

表7-79　Y 系列压力表技术规格

3）外形尺寸

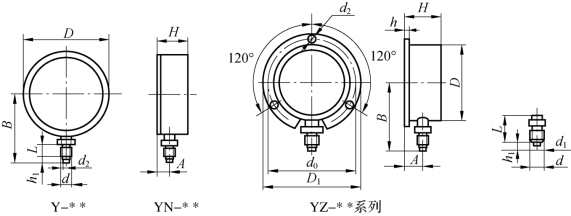

Y 系列压力表结构图（1）如图7-63 所示。

图7-63　Y 系列压力表结构图（1）

Y 系列压力表外形尺寸（1）如表7-80 所示。

表7-80　Y 系列压力表外形尺寸（1）　单位：mm

Y 系列压力表结构图（2）如图7-64 所示。

图7-64　Y 系列压力表结构图（2）

Y 系列压力表外形尺寸（2）如表7-81 所示。

表7-81　Y 系列压力表外形尺寸（2）　单位：mm

Y 系列压力表结构图（3）如图7-65 所示。

图7-65　Y 系列压力表结构图（3）

2.KF型压力表开关(www.daowen.com)

1）型号说明

KF型压力表开关型号说明如下。

①—压力表开关；

②—螺纹连接；

③—通径φ8；

④—压力表接口：M14，M20；

⑤—压力等级：35 MPa；

⑥进油接口：G——G1/4，省略——M14×1.5。

2）技术参数及外形尺寸

KF型压力表开关结构图如图7-66 所示。

图7-66　KF型压力表开关结构图

KF型压力表开关技术参数及外形尺寸如表7-82 所示。

表7-82　KF型压力表开关技术参数及外形尺寸

3.AF6E型压力表开关

1）型号说明

2）技术参数

AF6E型压力表开关技术参数如表7-83 所示。

表7-83　AF6E型压力表开关技术参数

3）外形连接尺寸

AF6E型压力表开关结构图如图7-67 所示。

图7-67　AF6E型压力表开关结构图

1—压力表开关；2—压力油口；3—回油口；4-按钮；5—Y-100型压力表；6—固定板；7—底板安装开口。
