O 形橡胶密封圈(简称O 形密封圈)适用于装在各种液压设备上,具有结构简单、密封性能好、寿命长、摩擦阻力较小、成本低的特性,既可作为静密封,也可作为动密封使用。在一般情况下静密封可靠使用压力可达35 MPa,动密封可靠使用压力可达10 MPa,当合理采用密封挡圈或其他组合形式时,可靠使用压力将能成倍提高。
O 形密封圈结构图及型号说明如图7-43 所示。
图7-43 O 形密封圈结构图及型号说明
通用O 形密封圈的形式、尺寸及公差如表7-45 所示,摘自GB/T 3542.1—2005。

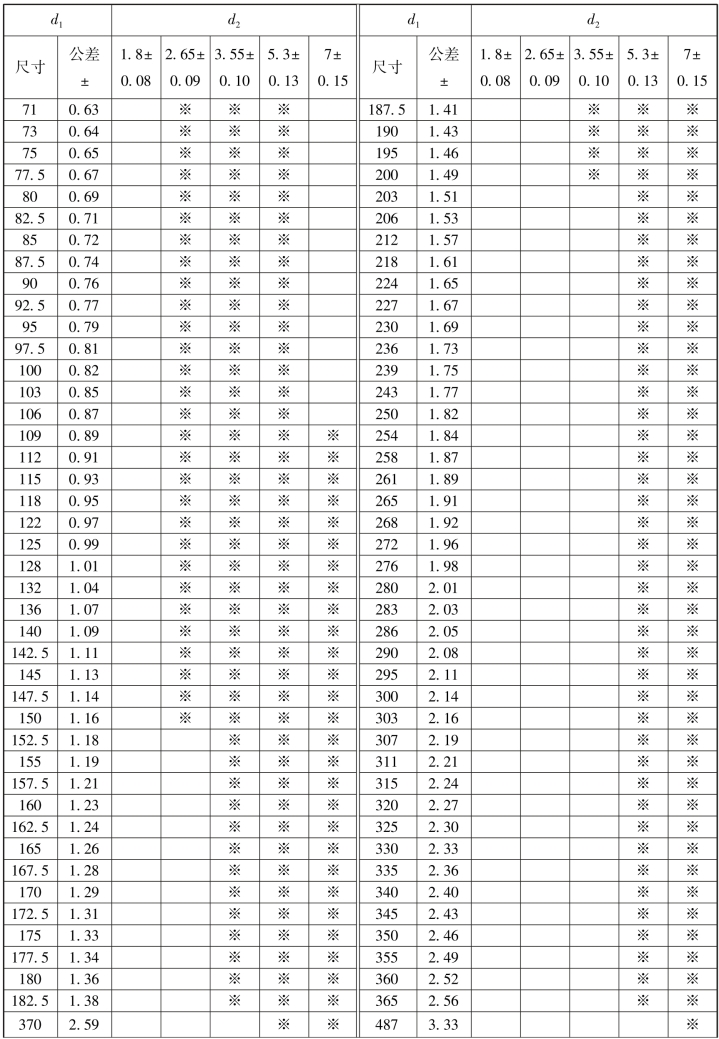

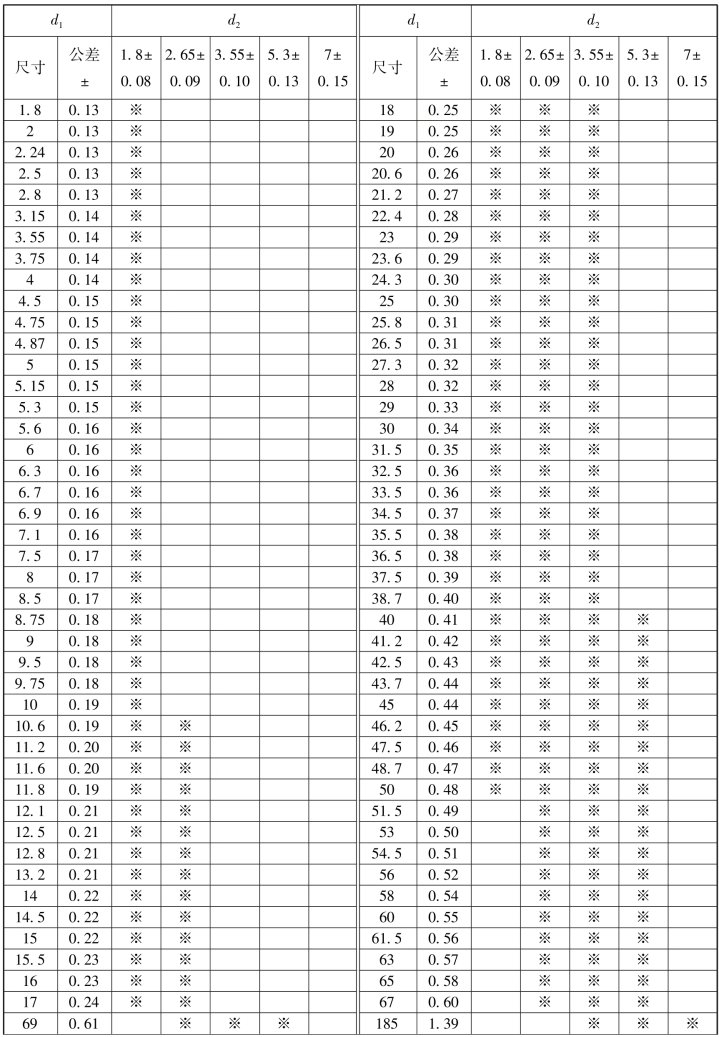

表7-45 通用O 形密封圈的形式、尺寸及公差 单位:mm
续表
续表
注:表中“※”表示包括的规格。
O 形密封圈所用沟槽的形式如表7-46 所示,O 形密封圈沟槽尺寸如表7-47 所示,O形密封圈沟槽尺寸公差如表7-48 所示,O 形密封圈沟槽的表面粗糙度如表7-49 所示,密封挡圈形式、尺寸及材料如表7-50 所示。

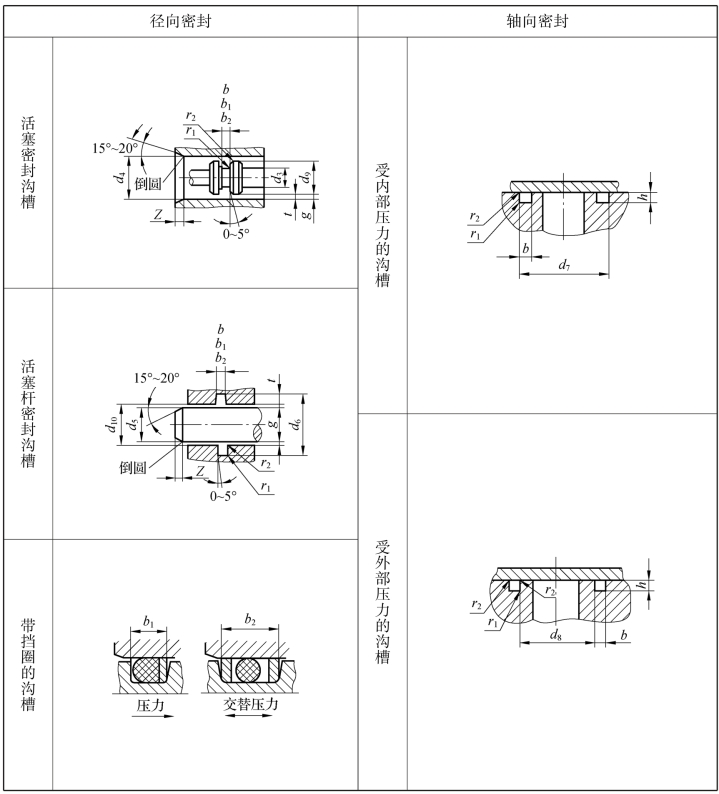

表7-46 O 形密封圈所用沟槽的形式
(www.daowen.com)

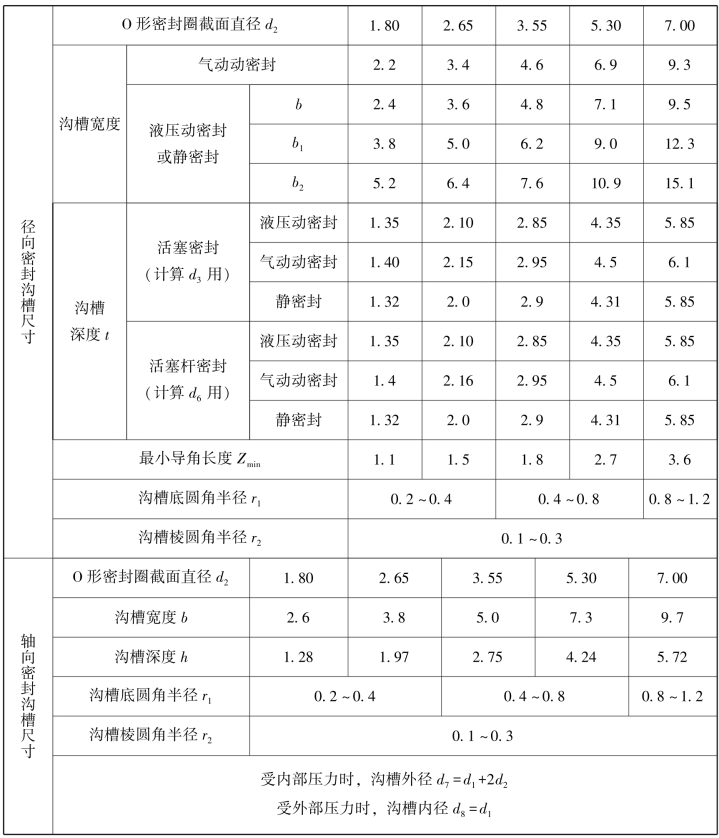

表7-47 O 形密封圈沟槽尺寸 单位:mm

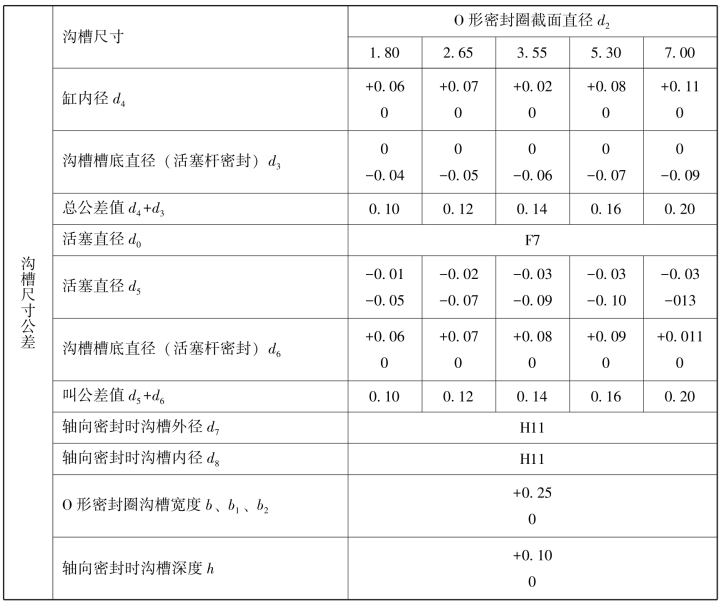

表7-48 O 形密封圈沟槽尺寸公差 单位:mm

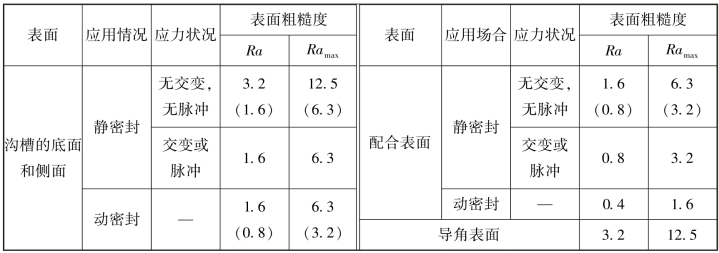

表7-49 O 形密封圈沟槽的表面粗糙度 单位:mm
注:括号内的数字为要求精度较高的场合应用。

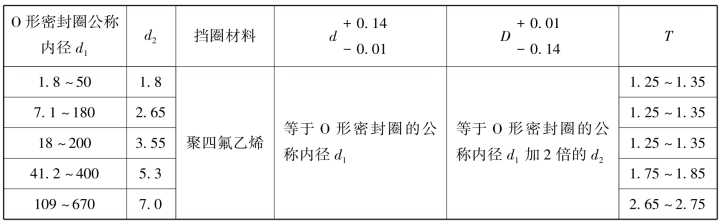

表7-50 密封挡圈形式、尺寸及材料 单位:mm
注:使用压力达70 MPa 时也可用于回转和螺旋运动。

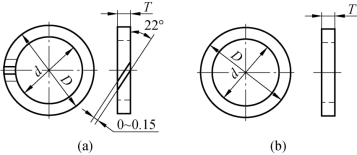

O 形密封圈形式如图7-44 所示。
图7-44 O 形密封圈形式
(a)切口式;(b)整体式
