1.扩口式端直通管接头

扩口式端直通管接头和接头体的结构图如图7-27 所示。

图7-27　扩口式端直通管接头和接头体的结构图

扩口式端直通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，普通螺纹M（A）型柱端，表面镀锌处理的钢制扩口式端直通管接头标记为：管接头GB/T 5625　A10/M14×1.5。

扩口型式B，管子外径为10 mm，普通螺纹M（B）型柱端，表面镀锌处理的钢制扩口式端直通管接头体标记为：接头体GB/T 5625　B10/M14×1.5。

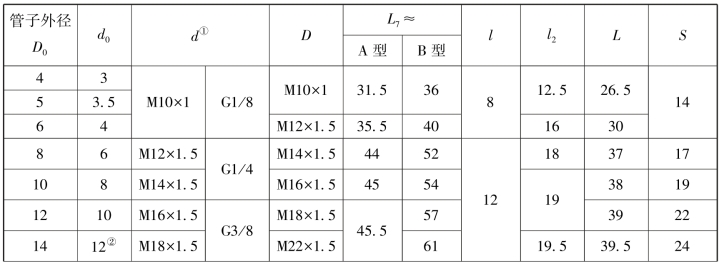

扩口式端直通管接头和接头体的尺寸如表7-27 所示。

表7-27　扩口式端直通管接头和接头体的尺寸　单位：mm

续表

注：（1）①优先选用普通螺纹。（2）②采用55°非密封的管螺纹时尺寸为10 mm。

2.扩口式锥螺纹直通管接头

扩口式锥螺纹直通管接头和接头体的结构图如图7-28 所示。

图7-28　扩口式锥螺纹直通管接头和接头体的结构图

扩口式锥螺纹直通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制扩口式锥螺纹直通管接头标记为：管接头GB/T 5626　A10/R1/4。

扩口型式B，管子外径为10mm，55°密封管螺纹（R），表面镀锌处理的钢制扩口式锥螺纹直通管接头体标记为：接头体GB/T 5626　B10/R1/4。

扩口式锥螺纹直通管接头和接头体的尺寸如表7-28 所示。

表7-28　扩口式锥螺纹直通管接头和接头体的尺寸　单位：mm

注：①优先选用55°密封管螺纹。

3.扩口式直通管接头

扩口式直通管接头和接头体的结构图如图7-29 所示。

图7-29　扩口式直通管接头和接头体的结构图

扩口式直通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式直通管接头标记为：管接头GB/T 5628　A10。

扩口型式B，管子外径为10 mm，表面镀锌处理的钢制扩口式直通管接头体标记为：接头体GB/T 5628　B10。

扩口式直通管接头和接头体的尺寸如表7-29 所示。

表7-29　扩口式直通管接头和接头体的尺寸　单位：mm

续表

4.扩口式锥螺纹弯通管接头

扩口式锥螺纹弯通管接头和接头体的结构图如图7-30 所示。

图7-30　扩口式锥螺纹弯通管接头和接头体的结构图

扩口式锥螺纹弯通管接头和接头的标记示例如下。

扩口型式A，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制扩口式锥螺纹弯通管接头标记为：管接头GB/T 5629　A10/R1/4。

扩口型式B，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制扩口式锥螺纹弯通管接头体标记为：接头体GB/T 5629　B10/R1/4。

扩口式锥螺纹弯通管接头和接头体的尺寸如表7-30 所示。

表7-30　扩口式锥螺纹弯通管接头和接头体的尺寸　单位：mm

注：①优先选用55°密封管螺纹。

5.扩口式锥螺纹三通管接头

扩口式锥螺纹三通管接头和接头体的结构图如图7-31 所示。

图7-31　扩口式锥螺纹三通管接头和接头体的结构图

扩口式锥螺纹三通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制扩口式锥螺纹三通管接头标记为：管接头GB/T 5635　A10/R1/4。

扩口型式B，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制扩口式锥螺纹三通管接头体标记为：接头体GB/T 5635　B10/R1/4。

扩口式锥螺纹三通管接头和接头的尺寸如表7-31 所示。

表7-31　扩口式锥螺纹三通管接头和接头体的尺寸　单位：mm

注：①优先选用55°密封管螺纹。

6.扩口式弯通管接头

扩口式弯通管接头分为扩口式直角管接头、扩口式三通管接头、扩口式四通管接头，其管接头和接头体的结构图如图7-32 所示。

图7-32　扩口式弯管接头和接头体的结构图

（a）扩口式直角管接头；（b）扩口式三通管接头；（c）扩口式四通管接头

扩口式弯通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式弯通管接头标记为：管接头GB/T 5630　A10。

扩口型式B，管子外径为10 mm，表面镀锌处理的钢制扩口式弯通管接头体标记为：接头体GB/T 5630　B10。

扩口式弯通管接头和接头体的尺寸如表7-32 所示。

表7-32　扩口式弯通管接头和接头体的尺寸　单位：mm

7.扩口式可调向端弯通管接头(www.daowen.com)

扩口式可调向端弯通管接头分为扩口式可调向端直角管接头、扩口式可调向端三通管接头和扩口式可调向端直角三通管接头，其管接头和接头体的结构图如图7-33 所示。

图7-33　扩口式可调向端弯通管接头和接头体的结构图

（a）扩口式可调向端直角管接头；（b）扩口式可调向端三通管接头；（c）扩口式可调向端直角三通管接头

扩口式可调向端弯通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，普通螺纹（M）可调向螺纹柱端，表面镀锌处理的钢制扩口式可调向端弯通管接头标记为：管接头GB/T 5631　A10F。

扩口型式B，管子外径为10 mm，普通螺纹（M）可调向螺纹柱端，表面镀锌处理的钢制扩口式可调向端弯通管接头体标记为：接头体GB/T 5631　B10F。

扩口式可调向端弯通管接头和接头体的尺寸如表7-33 所示。

表7-33　扩口式可调向端弯通管接头和接头体的尺寸　单位：mm

8.扩口式组合弯通三通管接头

扩口式组合弯通三通管接头分为扩口式组合直角三通管接头和扩口式组合三通管接头，其管接头和接头的结构图如图7-34 所示。

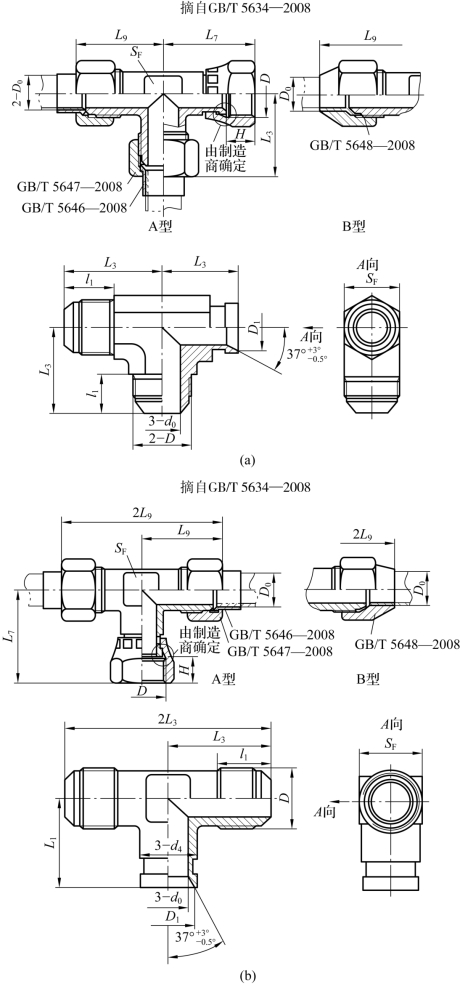

图7-34　扩口式组合弯通三通管接头和接头体的结构图

（a）扩口式组合直角三通管接头；（b）扩口式组合三通管接头

扩口式组合弯通三通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式组合弯通三通管接头标记为：管接头GB/T 5634　A10。

扩口型式B，管子外径为10 mm，表面镀锌处理的钢制扩口式组合弯通三通管接头体标记为：接头体GB/T 5634　B10。

扩口式组合弯通三通管接头和接头体的尺寸如表7-34 所示。

表7-34　扩口式组合弯通三通管接头和接头体的尺寸　单位：mm

9.扩口式焊接管接头

扩口式焊接管接头和接头体的结构图如图7-35 所示。

图7-35　扩口式焊接管接头和接头体的结构图

扩口式焊接管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，表面氧化处理的钢制扩口式焊接管接头标记为：管接头GB/T 5642　A10。

扩口型式B，管子外径为10 mm，表面氧化处理的钢制扩口式焊接管接头体标记为：接头体GB/T 5642　B10。

扩口式焊接管接头和接头体的尺寸如表7-35 所示。

表7-35　扩口式焊接管接头和接头体的尺寸　单位：mm

10.扩口式过板直通管接头和扩口式过板弯通管接头

扩口式过板直通管接头和接头体的结构图如图7-36 所示。

图7-36　扩口式过板直通管接头和接头体的结构图

扩口式过板直通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式过板直通管接头标记为：管接头GB/T 5643　A10。

扩口型式B，管子外径为10 mm，表面镀锌处理的钢制扩口式过板直通管接头体标记为：接头体GB/T 5643　B10。

扩口式过板直通管接头和接头体的尺寸如表7-36 所示。

表7-36　扩口式过板直通管接头和接头体的尺寸　单位：mm

扩口式过板弯通管接头和接头体的结构图如图7-37 所示。

图7-37　扩口式过板弯通管接头和接头体的结构图

扩口式过板弯通管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式过板弯通管接头标记为：管接头GB/T 5644　A10。

扩口型式B，管子外径为10 mm，表面镀锌处理的钢制扩口式过板弯通管接头体标记为：接头体GB/T 5644　B10。

扩口式过板弯通管接头和接头体的尺寸如表7-37 所示。

表7-37　扩口式过板弯通管接头和接头体的尺寸　单位：mm

11.扩口式组合直角管接头

扩口式组合直角管接头和接头体的结构图如图7-38 所示。

图7-38　扩口式组合直角管接头和接头体的结构图

扩口式组合直角管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式组合弯通管接头标记为：管接头GB/T 5632　A10。

扩口型式B，管子外径为10 mm，表面镀锌处理的钢制扩口式组合弯通管接头体标记为：接头体GB/T 5632　B10。

扩口式组合直角管接头和接头体的尺寸如表7-38 所示。

表7-38　扩口式组合直角管接头和接头体的尺寸　单位：mm

12.扩口式压力表管接头

扩口式压力表管接头和接头体的结构图如图7-39 所示。

图7-39　扩口式压力表管接头和接头体的结构图

扩口式压力表管接头和接头体的标记示例如下。

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式压力表管接头标记为：管接头GB/T 5645　A10。

扩口型式B，管子外径为10 mm，表面镀锌处理的钢制扩口式压力表管接头体标记为：接头体GB/T 5645　B10。

扩口式压力表管接头和接头体的尺寸如表7-39 所示。

表7-39　扩口式压力表管接头和接头体的尺寸　单位：mm
