卡套式管接头分为卡套式端直通管接头、卡套式端直通长管接头、卡套式锥密封组合弯通管接头、卡套式锥螺纹直通管接头、卡套式锥密封组合三通管接头、卡套式直通管接头、卡套式可调向端弯通管接头、卡套式可调向端三通管接头、卡套式锥螺纹弯通管接头、卡套式锥螺纹三通管接头、卡套式直角管接头、卡套式过板直通管接头和卡套式压力表管接头。
1.卡套式端直通管接头、卡套式端直通长管接头
1）卡套式端直通管接头

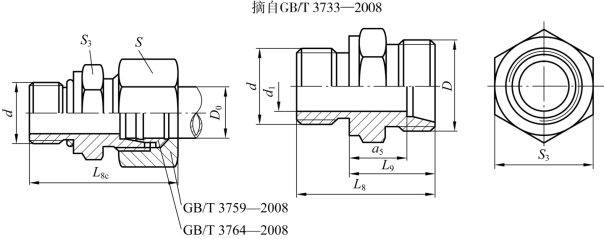

卡套式端直通管接头和接头体的结构图如图7-3 所示。
图7-3 卡套式端直通管接头和接头体的结构图
卡磁式端直通接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，普通螺纹（M）F型柱端，表面镀锌处理的钢制卡套式端直通管接头标记为：管接头GB/T 3733—L10。
接头系列为L，管子外径为10 mm，普通螺纹（M）F型柱端，表面镀锌处理的钢制卡套式端直通管接头体标记为：接头体GB/T 3733—L10。

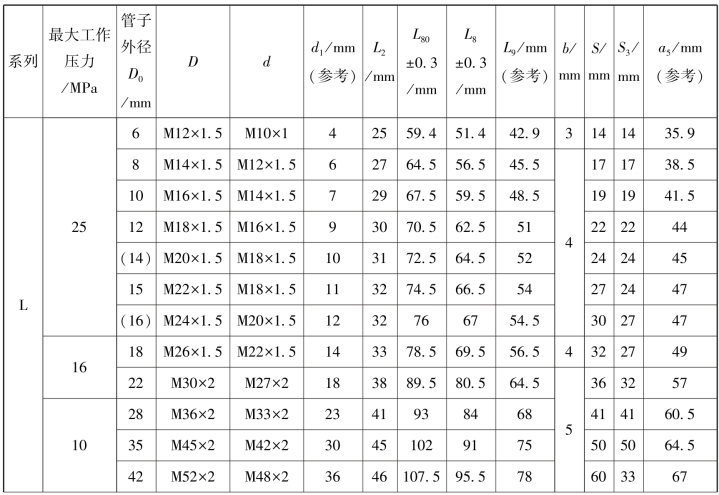

卡套式端直通管接头和接头体的尺寸如表7-5 所示。
表7-5 卡套式端直通管接头和接头体的尺寸
注：尽可能不采用括号内的规格，另有带E、B、A型柱端的卡套式端直通管接头和接头体尺寸，请参阅GB/T 3733—2008。
2）卡套式端直通长管接头
卡套式端直通长管接头和接头体的结构图如图7-4 所示。

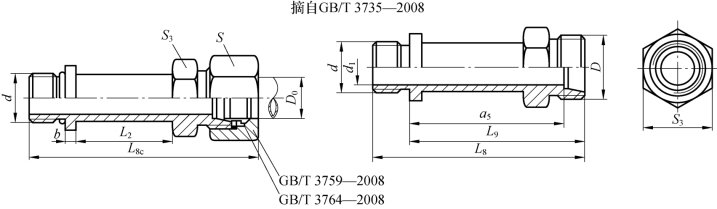

图7-4 卡套式端直通长管接头和接头体的结构图
卡套式端直通长管接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，普通螺纹（M）F型柱端，表面镀锌处理的钢制卡套式端直通长管接头标记为：管接头GB/T 3735—L10。
接头系列为L，管子外径为10 mm，普通螺纹（M）F型柱端，表面镀锌处理的钢制卡套式端直通长管接头体标记为：接头体GB/T 3735—L10。

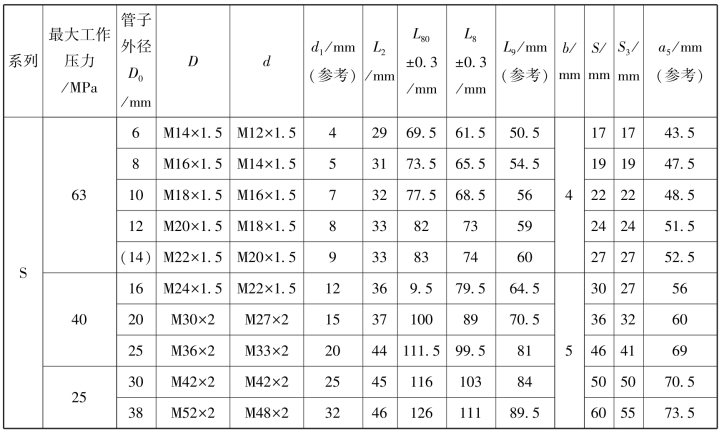

卡套式端直通长管接头和接头体的尺寸如表7-6 所示。

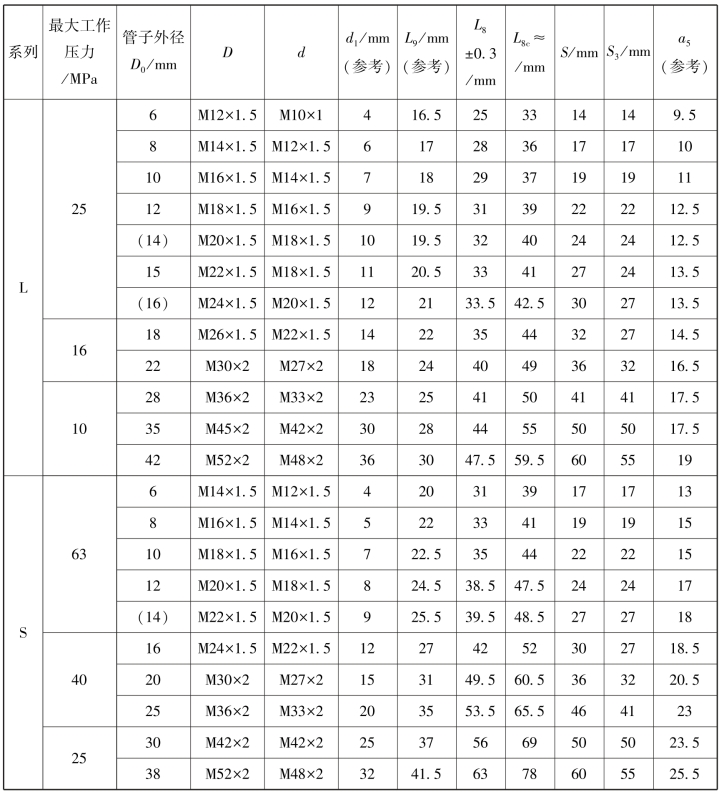

表7-6 卡套式端直通长管接头和接头体的尺寸
续表
注：尽可能不采用括号内的规格，另有带E、B、A型柱端的卡套式端直通长管接头和接头体尺寸，请参阅GB/T 3735—2008。
2.卡套式锥密封组合弯通管接头

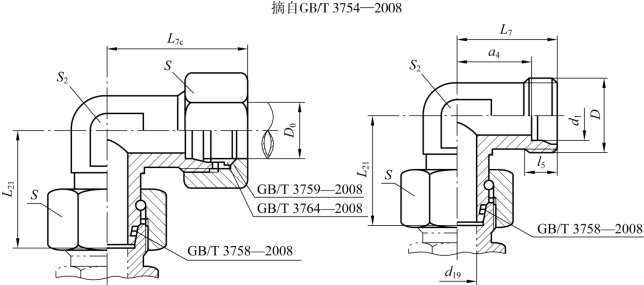

卡套式锥密封组合弯通管接头和接头体的结构图如图7-5 所示。
图7-5 卡套式锥密封组合弯通管接头和接头体的结构图
卡套式锥密封组合弯通管接头和接头体的标记示例如下。
接头系列为L，管子外径D0=10 mm，表面镀锌处理的钢制锥密封组合弯通管接头标记为：管接头GB/T 3754—L10。
接头系列为L，管子外径D0=10 mm，表面镀锌处理的钢制锥密封组合弯通管接头体标记为：接头体GB/T 3754—L10。

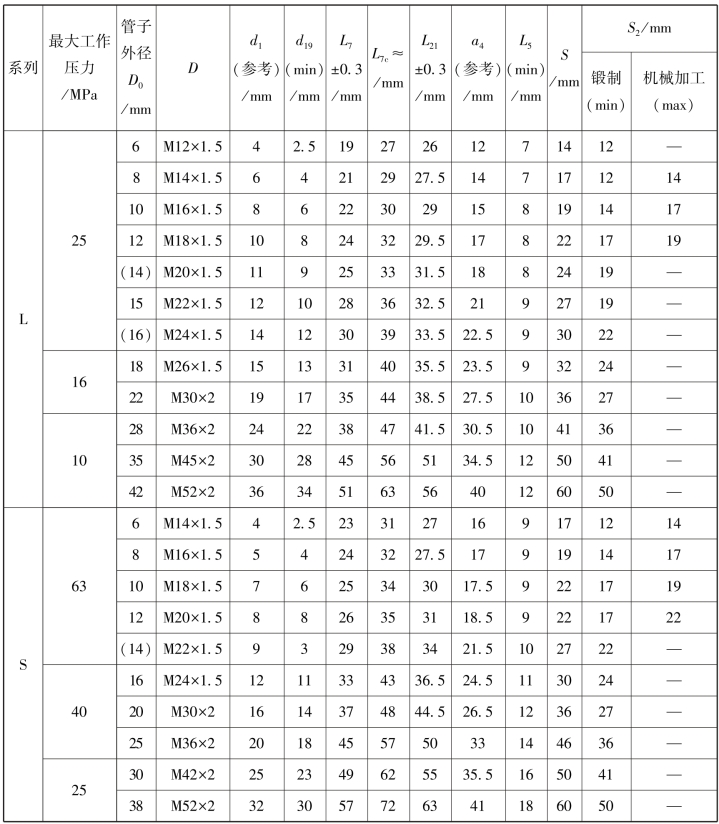

卡套式锥密封组合弯通管接头和接头体的尺寸如表7-7 所示。
表7-7 卡套式锥密封组合弯通管接头和接头体的尺寸
注：尽可能不采用括号内的规格。
3.卡套式锥螺纹直通管接头

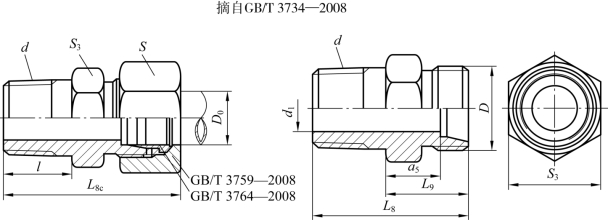

卡套式锥螺纹直通管接头和接头体的结构图如图7-6 所示。
图7-6 卡套式锥螺纹直通管接头和接头体的结构图
卡套式锥螺纹直通管接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制卡套式锥螺纹直通管接头标记为：管接头GB/T 3734 L10/R1/4。
接头系列为L，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制卡套式锥螺纹直通管接头体标记为：接头体GB/T 3734 L10/R1/4。
卡套式锥螺纹直通管接头和接头体的尺寸如表7-8 所示。

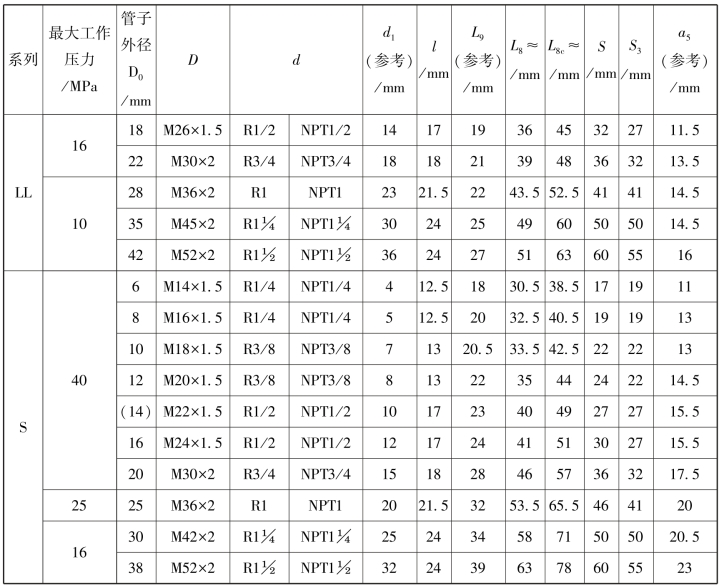

表7-8 卡套式锥螺纹直通管接头和接头体的尺寸
续表
4.卡套式锥密封组合三通管接头

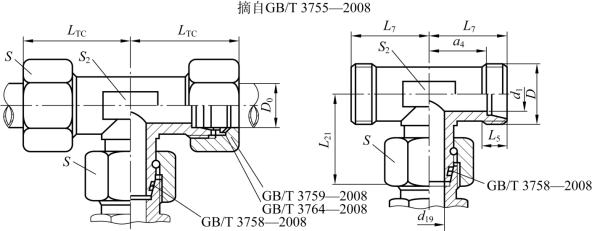

卡套式锥密封组合三通管接头和接头体的结构图如图7-7 所示。
图7-7 卡套式锥密封组合三通管接头和接头体的结构图
卡套式锥密封组合三通管接头和接头体标记示例如下。
接头系列为L，管子外径D0=10 mm，表面镀锌处理的钢制卡套式锥密封组合三通管接头标记为：管接头GB/T 3755 L10。
接头系列为L，管子外径D0=10 mm，表面镀锌处理的钢制卡套式锥密封组合三通管接头体标记为：接头GB/T 3755 L10。
卡套式锥密封组合三通管接头和接头体的尺寸如表7-9 所示。
表7-9 卡套式锥密封组合三通管接头和接头体的尺寸
注：尽可能不采用括号内的规格。
5.卡套式直通管接头

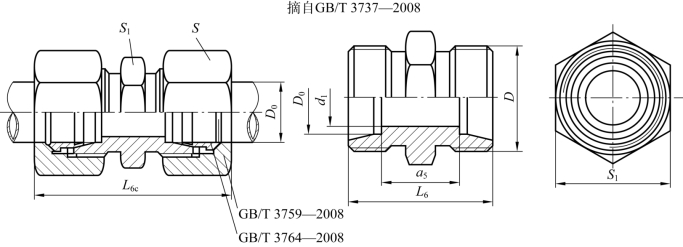

卡套式直通管接头和接头体的结构图如图7-8 所示。
图7-8 卡套式直通管接头和接头体的结构图
卡套式直通管接头和接头体的标记示例如下。
接头系列为L，管子外径D0=10 mm，表面镀锌处理的钢制卡套式直通管接头标记为：管接头GB/T 3737 L10。
接头系列为L，管子外径D0=10 mm，表面镀锌处理的钢制卡套式直通管接头体标记为：接头体GB/T 3737 L10。

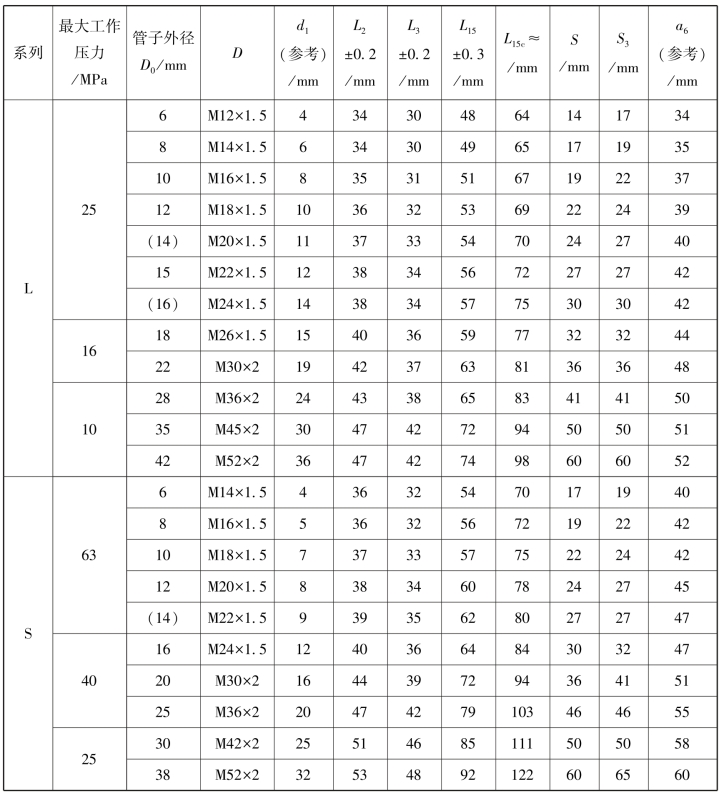

卡套式直通管接头和接头体的尺寸如表7-10 所示。

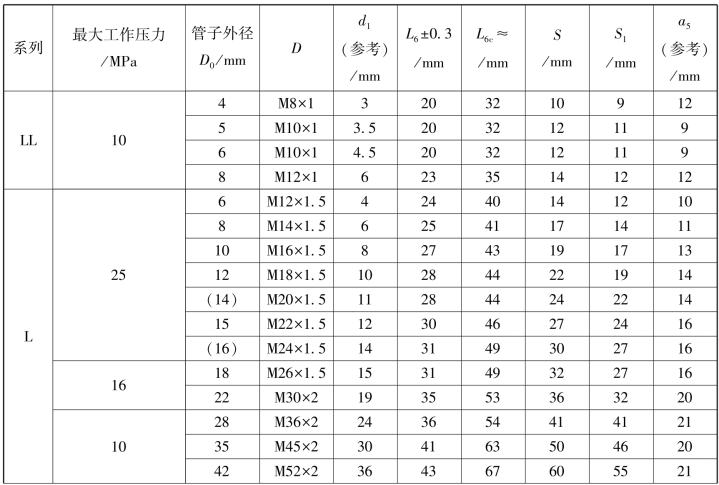

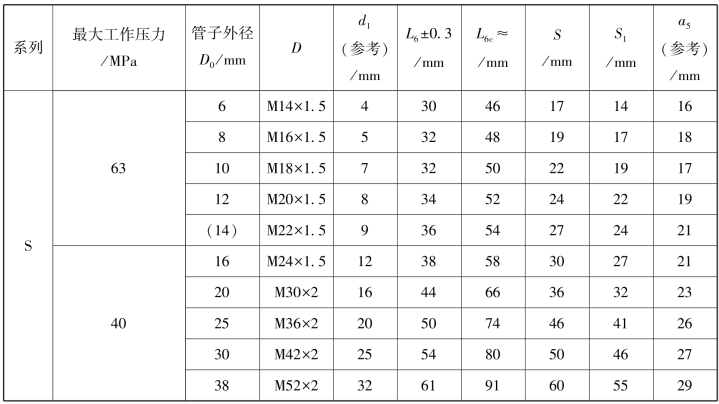

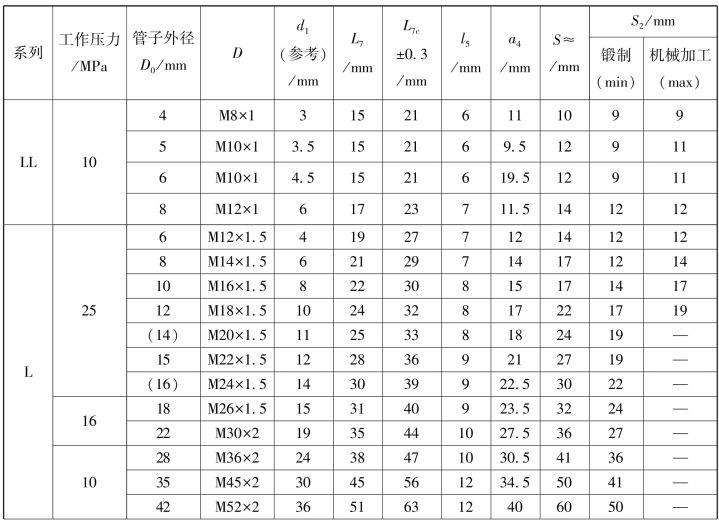

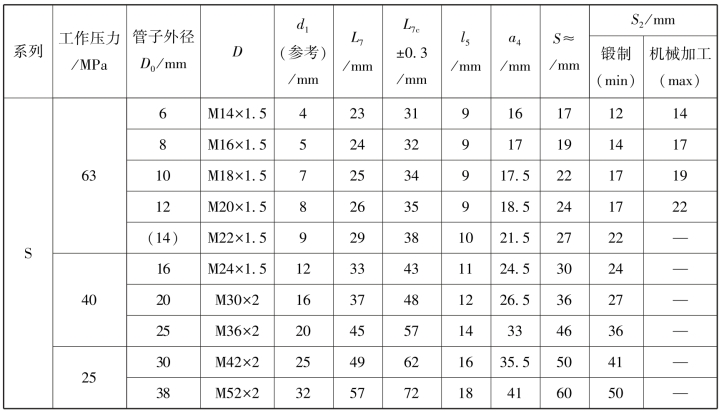

表7-10 卡套式直通管接头和接头体的尺寸
续表
6.卡套式可调向端弯通管接头

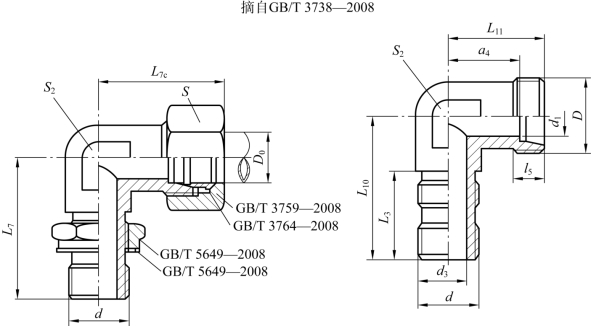

卡套式可调向端弯通管接头和接头体的结构图如图7-9 所示。
图7-9 卡套式可调向端弯通管接头和接头体的结构图
卡套式可调向端弯通管接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，普通螺纹（M）可调向螺纹柱端，表面镀锌处理的钢制卡套式可调向端弯通管接头标记为：管接头GB/T 3738 L10。
接头系列为L，管子外径为10 mm，普通螺纹（M）可调向螺纹柱端，表面镀锌处理的钢制卡套式可调向端弯通管接头体标记为：接头体GB/T 3738 L10。
卡套式可调向端弯通管接头和接头体的尺寸如表7-11 所示。
表7-11 卡套式可调向端弯通管接头和接头体的尺寸
注：尽可能不采用括号内的规格。
7.卡套式可调向端三通管接头(www.daowen.com)

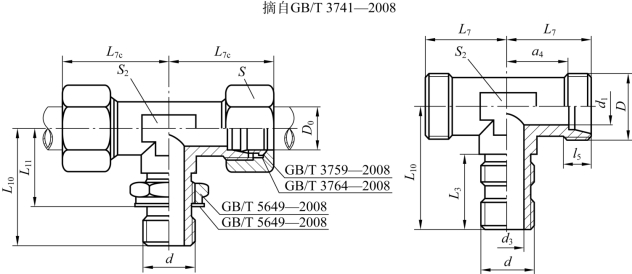

卡套式可调向端三通管接头和接头体的结构图如图7-10 所示。
图7-10 卡套式可调向端三通管接头和接头体的结构图
卡套式可调向端三通管接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，普通螺纹（M）可调向螺纹柱端，表面镀锌处理的钢制卡套式可调向端三通管接头标记为：管接头GB/T 3741 L10。
接头系列为L，管子外径为10 mm，普通螺纹（M）可调向螺纹柱端，表面镀锌处理的钢制卡套式可调向端三通管接头体标记为：接头体GB/T 3741 L10。
卡套式可调向端三通管接头和接头体的尺寸如表7-12 所示。

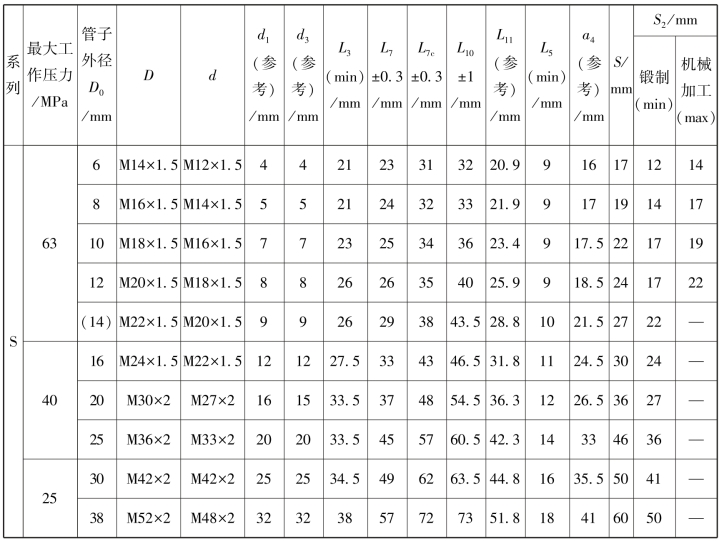

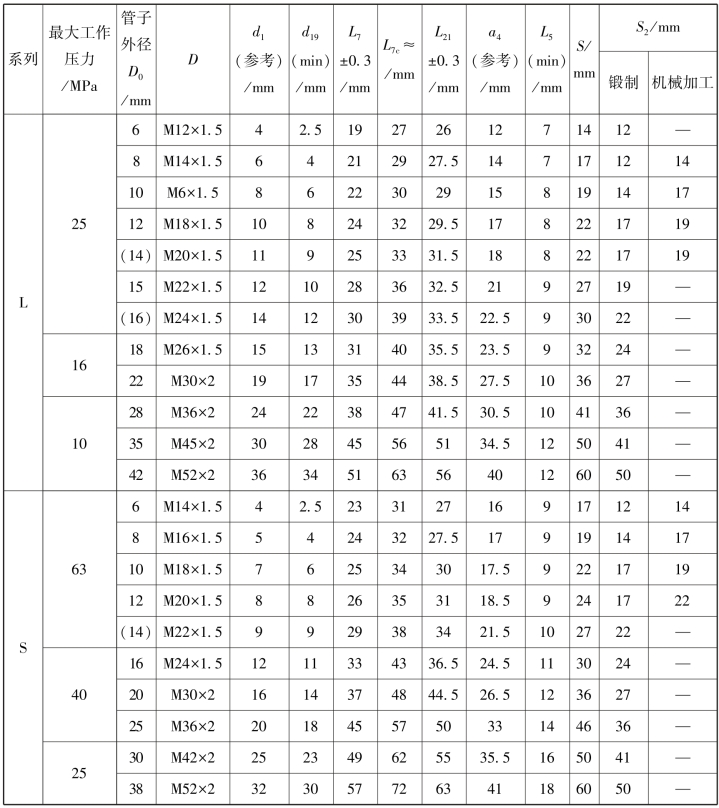

表7-12 卡套式可调向端三通管接头和接头体的尺寸
续表
注：尽可能不采用括号内的规格。
8.卡套式锥螺纹弯通管接头

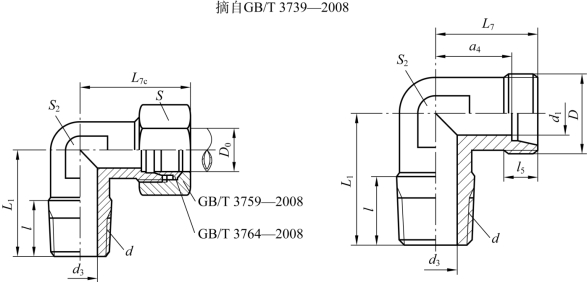

卡套式锥螺纹弯通管接头和接头体的结构图如图7-11 所示。
图7-11 卡套式锥螺纹弯通管接头和接头体的结构图
卡套式锥螺纹弯通管接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制卡套式锥螺纹弯通管接头标记为：管接头GB/T 3739 L10/R1/4。
接头系列为L，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制卡套式锥螺纹弯通管接头体标记为：接头体GB/T 3739 L10/R1/4。

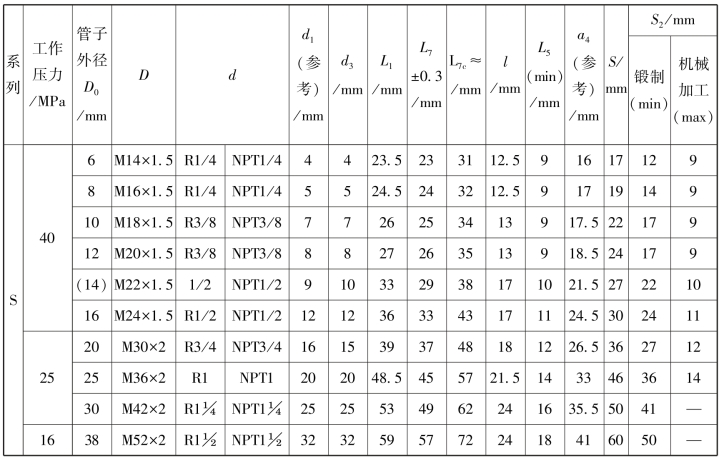

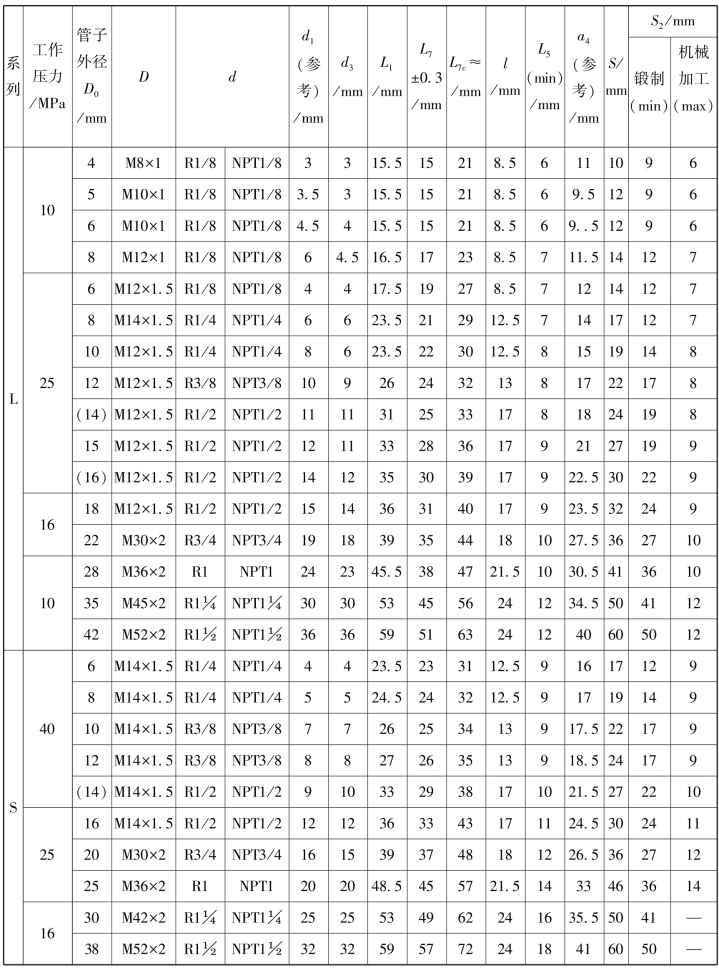

卡套式锥螺纹弯通管接头和接头体的尺寸如表7-13 所示。

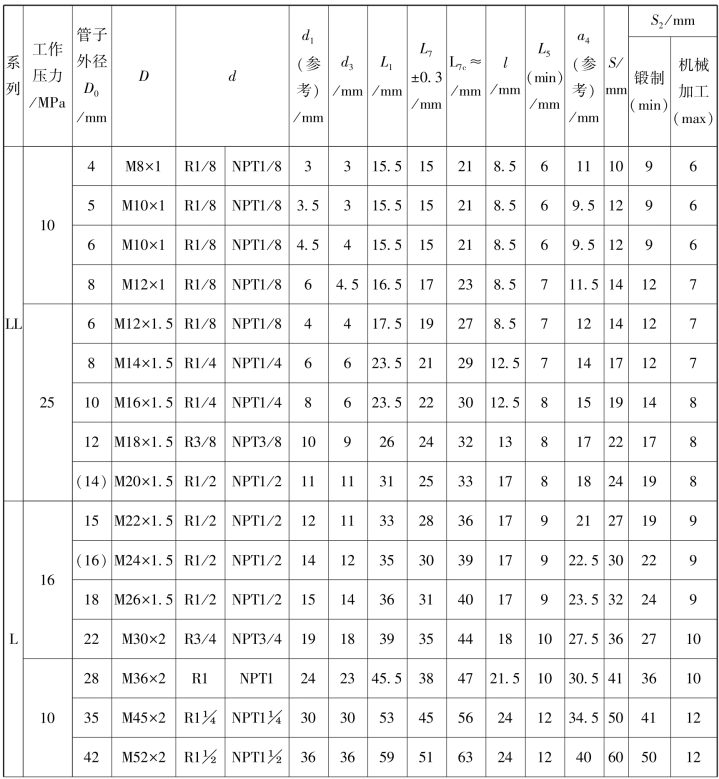

表7-13 卡套式锥螺纹弯通管接头和接头体的尺寸
续表
注：尽可能不采用括号内的规格。
9.卡套式锥螺纹三通管接头
卡套式锥螺纹三通管接头和接头体的结构图如图7-12 所示。

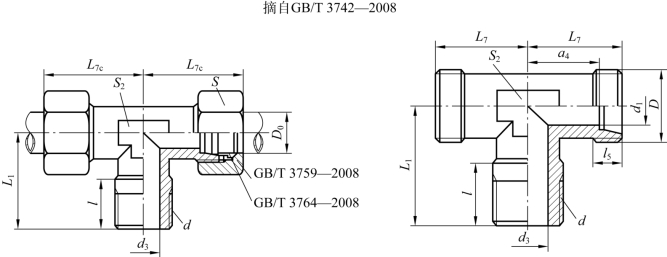

图7-12 卡套式锥螺纹三通管接头和接头体的结构图
卡套式锥螺纹三通管接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制卡套式锥螺纹三通管接头标记为：管接头GB/T 3742 L10/R1/4。
接头系列为L，管子外径为10 mm，55°密封管螺纹（R），表面镀锌处理的钢制卡套式锥螺纹三通管接头体标记为：接头体GB/T 3742 L10/R1/4。
卡套式锥螺纹三通管接头和接头体的尺寸如表7-14 所示。
表7-14 卡套式锥螺纹三通管接头和接头体的尺寸
注：尽可能不采用括号内的规格。
10.卡套式直角管接头
卡套式直角管接头包括卡套式弯通管接头、卡套式三通管接头和卡套式四通管接头。

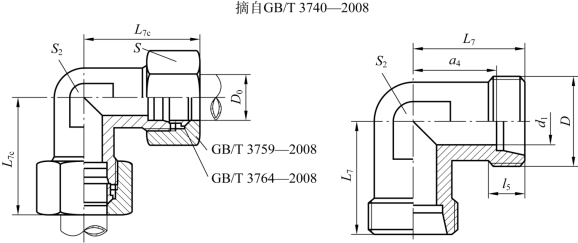

卡套式弯通管接头和接头体的结构图如图7-13 所示。
图7-13 卡套式弯通管接头和接头体的结构图
卡套式弯通管接头和接头体的标记示例如下。
接头系列为L 管子外径为10 mm，表面镀锌处理的钢制卡套式弯通管接头标记为管接头GB/T 3740 L10。
接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式弯通管接头体标记为接头体GB/T 3740 L10。
卡套式三通管接头和接头体的结构图如图7-14 所示。

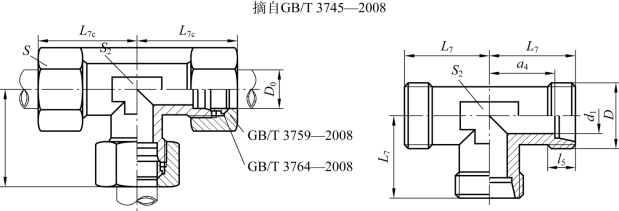

图7-14 卡套式三通管接头和接头体的结构图
卡套式三通管接头和接头体的标记示例如下。
接头系列为L 管子外径为10 mm，表面镀锌处理的钢制卡套式三通管接头标记为管接头GB/T 3745 L10。
接头系列为L 管子外径为10 mm，表面镀锌处理的钢制卡套式三通管接头体标记为接头体GB/T 3745 L10。

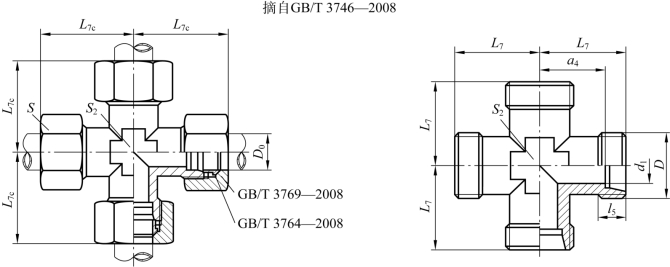

卡套式四通管接头和接头体的结构图如图7-15 所示。
图7-15 卡套式四通管接头和接头体的结构图
卡套式四通管接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式四通管接头标记为：管接头GB/T 3746 L10。
接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式四通管接头体标记为：接头体GB/T 3746 L10。

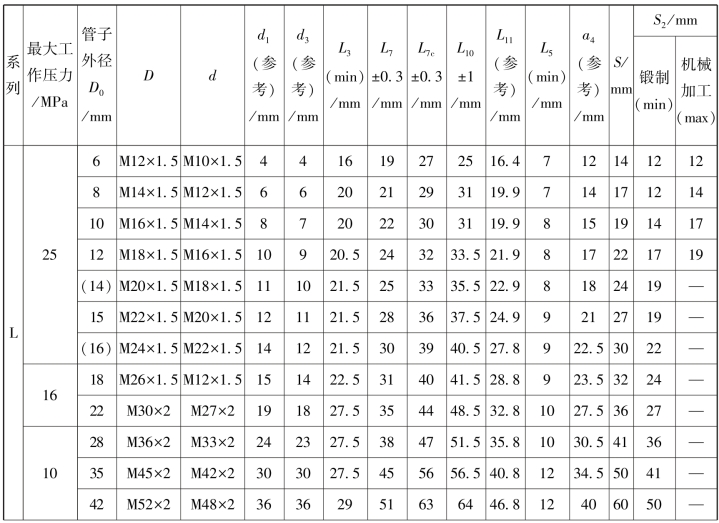

卡套式直角管接头和接头体的尺寸如表7-15 所示。
表7-15 卡套式直角管接头和接头体的尺寸
续表
注：尽可能不采用括号内的规格。
11.卡套式过板直通管接头

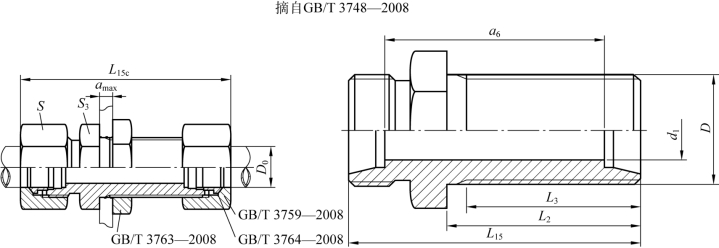

卡套式过板直通管接头和接头体的结构图如图7-16 所示。
图7-16 卡套式过板直通管接头和接头体的结构图
卡套式过板直通管接头和接头体的标记示例如下。
接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式过板直通管接头标记为：管接头GB/T 3748 L10。
接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式过板直通管接头体标记为：接头体GB/T 3748 L10。
卡套式过板直通管接头和接头体的尺寸如表7-16 所示。
表7-16 卡套式过板直通管接头和接头体的尺寸
注：尽可能不采用括号内的规格。
12.卡套式压力表管接头

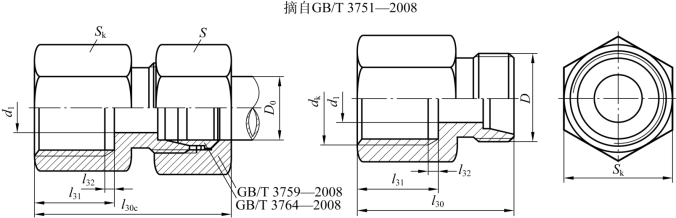

卡套式压力表管接头和接头体的结构图如图7-17 所示。
图7-17 卡套式压力表管接头和接头体的结构图
卡套式压力表管接头和接头体的标记示例如下。
接头系列为L，管子外径为8 mm，表面镀锌处理的钢制卡套式压力表管接头标记为：管接头GB/T 3751 L8。
接头系列为L，管子外径为8 mm，表面镀锌处理的钢制卡套式压力表管接头体标记为：接头体GB/T 3751 L8。

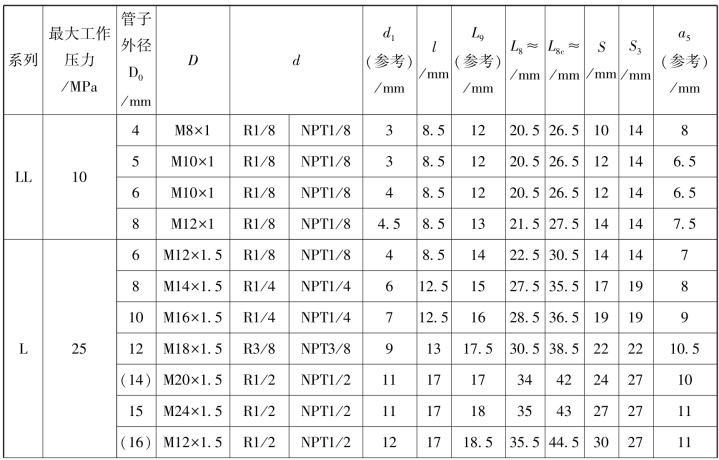

卡套式压力表管接头和接头体的尺寸如表7-17 所示。

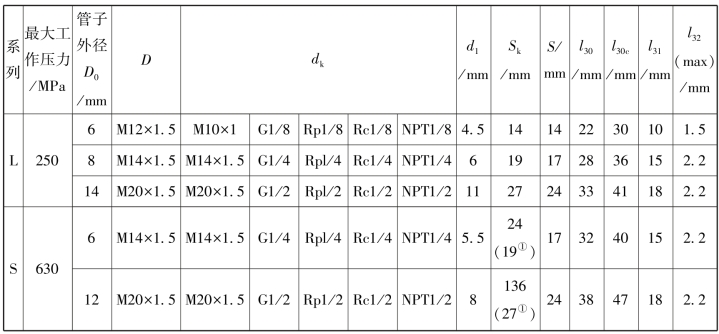

表7-17 卡套式压力表管接头和接头体的尺寸
注：（1）尽可能不采用括号内的规格；（2）适用于连接圆柱螺纹的压力表。
