液压系统用的钢管，通常为无缝钢管，有精密无缝钢管（GB/T 3639—2009）和普通无缝钢管（YB 231—70）两种。卡套式管接头采用精密无缝钢管。材料用10 钢或15 钢，中、高压或大通径（＞80）采用15 钢。这些钢管均要求在退火状态下使用。

在液压系统中，管路连接螺纹有米制细牙螺纹、55°非密封管螺纹、55°密封管螺纹、60°圆锥管螺纹，以及米制圆锥管螺纹。螺纹的形式根据回路公称压力来确定。公称压力≤16～31.5 MPa 的中、高压系统采用55°非密封管螺纹或米制细牙螺纹。

1.钢管公称通径、外径、壁厚、连接螺纹

钢管公称通径、外径、壁厚、连接螺纹及推荐流量表如表7-2 所示。

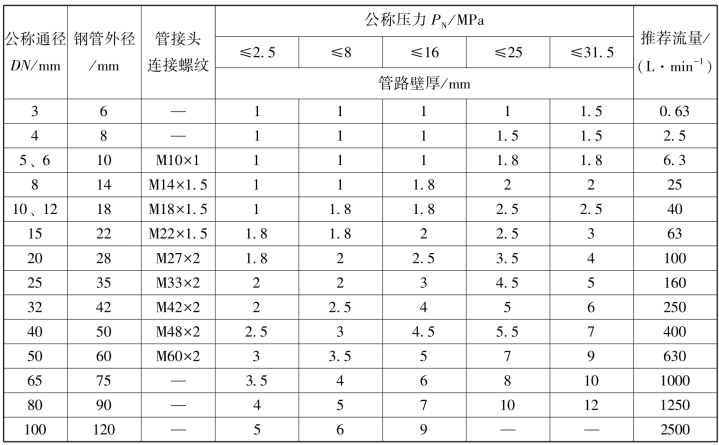

表7-2　钢管公称通径、外径、壁厚、连接螺纹及推荐流量表

(www.daowen.com)

注：（1）压力管道推荐用10 号、15 号、20 号冷拔无缝钢管（YB 231-70）；　（2）对卡套式管接头用管，采用高精度冷拔钢管；　（3）焊接式接头用管，采用普通级精度的钢管。

2.钢管弯管的最小曲率半径

钢管弯管的最小曲率半径如表7-3 所示。

表7-3　钢管弯管的最小曲率半径　单位：mm

注：（1）管子应从套管的一端大于管子外径1/2 以外的距离处开始弯管；　（2）外径≤14 mm，可用手工工具弯管；　（3）较粗的钢管，宜用专门的弯管机械进行弯管。
