流量控制元件及其应用

1.MG/MK型节流阀及单向节流阀

MK型节流阀结构如图6-31 所示。

图6-31 MK型节流阀结构

1—螺母;2—弹簧座;3—单向阀;4—卡环;5—弹簧;6—阀体;7—O 形圈。

1)型号意义

①MK——单向节流阀,MG——节流阀;

②—通径:6、8、10、15、20、25、30;

③—连接方式:G——管式阀;

④—系列号;

⑤2——米制,无标记—英制;

⑥—V——磷酸酯液压油,无标记——矿物质液压油;

⑦—附加说明。

2)技术参数

MG/MK型节流阀技术参数如表6-40 所示。

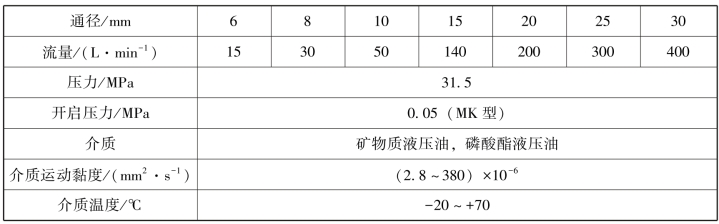

表6-40 MG/MK型节流阀技术参数

3)外形尺寸

MG/MK型节流阀外形尺寸图如图6-32 所示。

图6-32 MG/MK型节流阀外形尺寸图

MG/MK型节流阀外形尺寸如表6-41 所示。

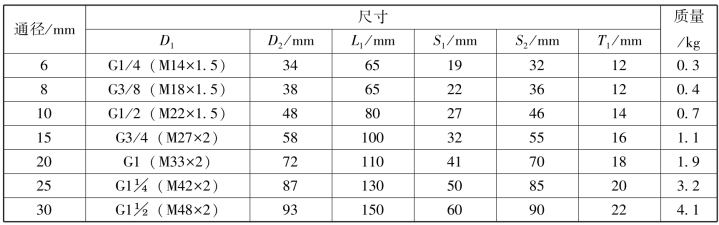

表6-41 MG/MK型节流阀外形尺寸

2.2FRM型调速阀(5、10、16 通径)

2FRM5-30型调速阀结构如图6-33 所示,2FRM16-20型调速阀结构如图6-34 所示。

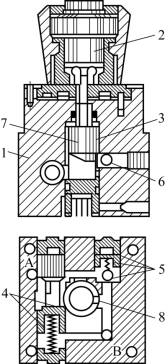

图6-33 2FRM5-30型调速阀结构

1—阀体;2—调节元件;3—薄刃孔;4—减压阀;5—单向阀;6—节流窗口;7—节流杆;8—节流孔。

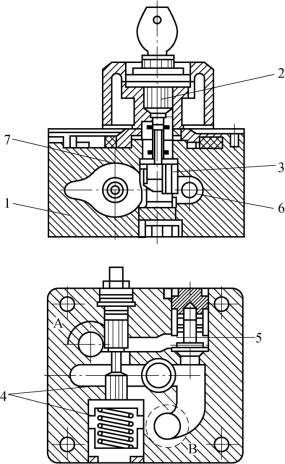

图6-34 2FRM16-20型调速阀结构

1—阀体;2—调节元件;3—薄刃孔;4—减压阀;5—单向阀;6—节流窗口;7—节流杆。

1)调速阀型号意义

调整阀的型号意义如下。

①—通径:5、10、16;

②—系列号:20——对应通径10、16,30——对应通径5;

③—流量调节范围,单位为L·min-1;(www.daowen.com)

④B——减压阀带行程调节杆,无标记——减压阀无行程调节杆;

⑤V——磷酸酯液压油,无标记——矿物质液压油;

⑥—附加说明。

2)整流板型号意义

整流板的型号意义如下。

①—通径:5、10、16;

②—系列号10;

③V——磷酸酯液压油,无标记——矿物质液压油;

④—附加说明。

3)技术规格

2FRM型调速阀技术规格如表6-42 所示,2FRM 整流板的技术规格如表6-43 所示。

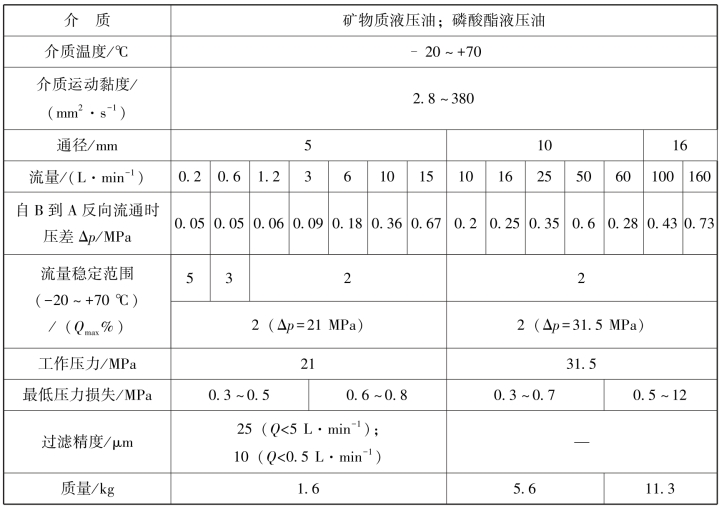

表6-42 2FRM型调速阀技术规格

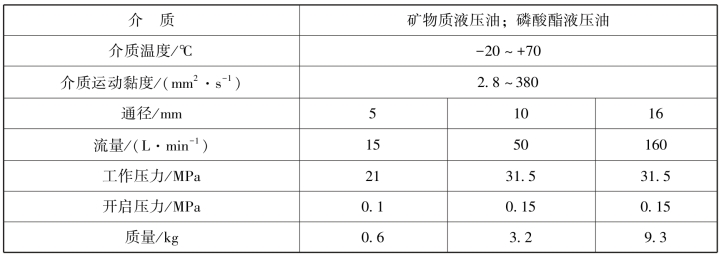

表6-43 2FRM 整流板的技术规格

4)外形尺寸

2FRM5型调速阀外形尺寸图如图6-35 所示,Z4S5 整流板外形尺寸如图6-36 所示,2FRM10 和2FRM16型调速阀外形尺寸图如图6-37 所示。

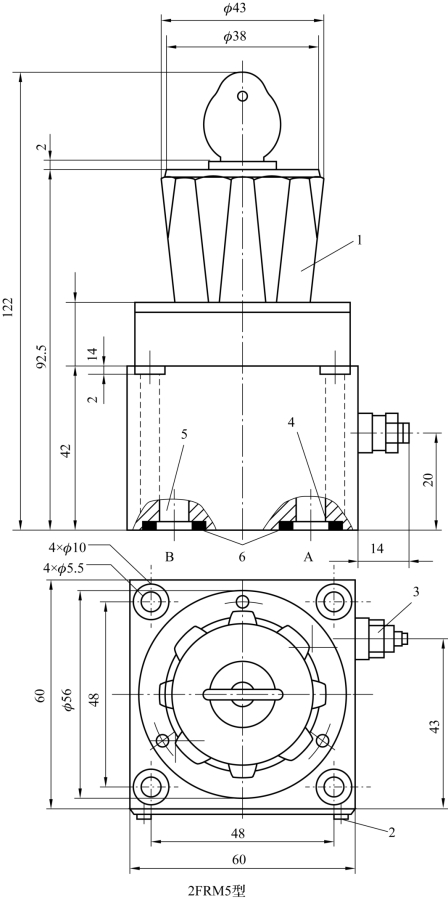

图6-35 2FRM5型调速阀外形尺寸图

1—带锁调节手柄;2—标牌;3—减压阀行程调节器;4—进油口A;5—回油口B;6—O 形圈。

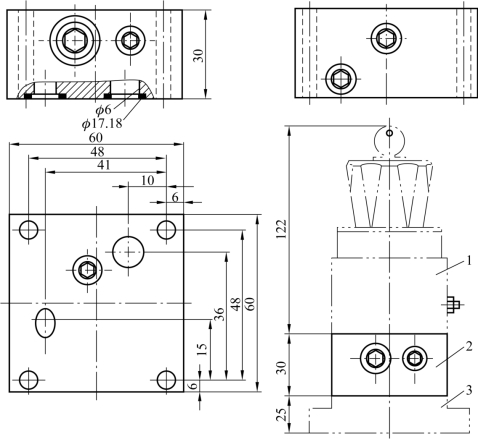

图6-36 Z4S5型整流板外形尺寸图

1—调速阀;2—整流板;3—底板。

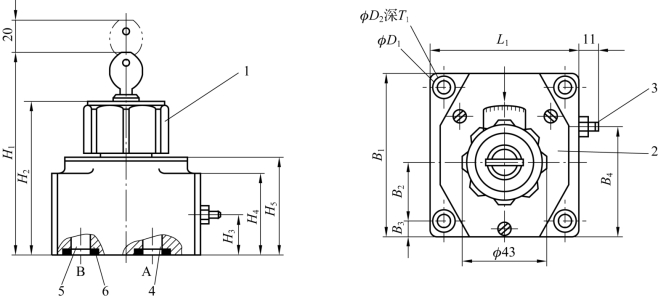

图6-37 2FRM10 和2FRM16型调速阀外形尺寸图

1—带锁调节手柄;2—标牌;3—减压阀行程调节器;4—进油口A;5—回油口B;6—O 形圈。

2FRM10 和2FRM16型调速阀外形尺寸如表6-44 所示。

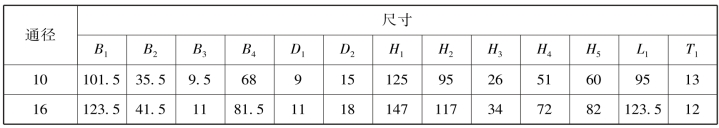

表6-44 2FRM10 和2FRM16型调速阀外形尺寸 单位:mm

Z4S10 和Z4S16型整流板外形尺寸图如图6-38 所示。

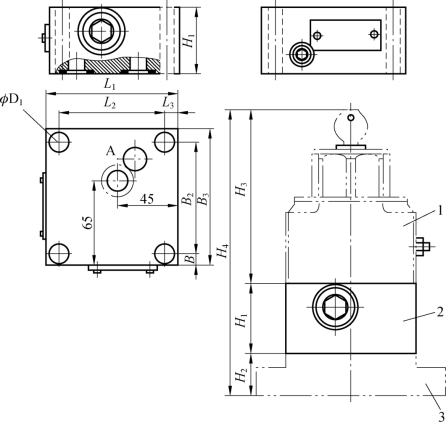

图6-38 Z4S10 和Z4S16型整流板外形尺寸图

1—调速阀;2—整流板;3—底板。

Z4S10 和Z4S16型整流板外形尺寸如表6-45 所示,连接底板型号如表6-46 所示。

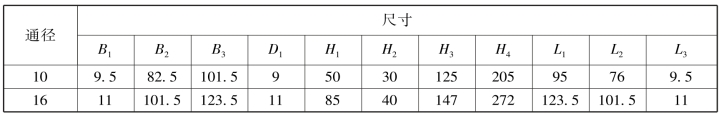

表6-45 Z4S10 和Z4S16型整流板外形尺寸 单位:mm

表6-46 连接底板型号
