方向控制元件:功能与应用简介

1.单向阀

1)S型单向阀

(1)型号意义。S型单向阀的型号意义如下。

①—单向阀;②—通径:管式有6、8、10、12、15、20、25、30,板式有10、20、30;③—连接形式:A——管式,P——板式;④—开启压力;0——无弹簧,1——0.05 MPa,2——0.15 MPa,3——0.3 MPa,5——0.5 MPa;⑤—连接螺纹:(仅A型)1——英制,2——米制;⑥—附加说明

(2)技术规格。当流速为6 m/s 时,S型单向阀技术规格如表6-30 所示。

表6-30 S型单向阀技术规格

(3)外形尺寸。S型单向阀(管式)外形尺寸图如6-19 所示,S型单向阀(板式)外形尺寸图如图6-20 所示。

图6-19 S型单向阀(管式)外形尺寸图

图6-20 S型单向阀(板式)外形尺寸图

S型单向阀(管式)外形尺寸如表6-31 所示,S型单向阀(板式)外形尺寸如表6-32 所示。

表6-31 S型单向阀(管式)外形尺寸

表6-32 S型单向阀(板式)外形尺寸

2)SV/SL型液控单向阀

SV/SL型液控单向阀结构如图6-21 所示。

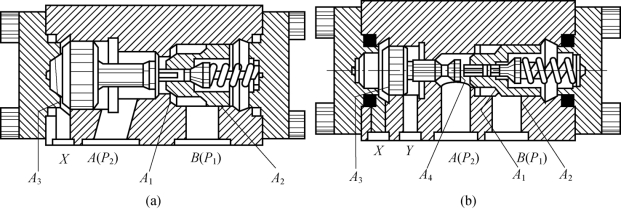

图6-21 SV/SL型液控单向阀结构

(a)SV型;(b)SL型

SV/SL型液控单向阀各型号阀的压力作用面面积见表6-33。

表6-33 SV/SL型液控单向阀的压力作用面面积

(1)型号意义。SV/SL型液控单向阀的型号意义如下。

(2)技术规格。SV/SL型液控单向阀技术规格如表6-34 所示。

表6-34 SV/SL型液控单向阀技术规格

(3)外形尺寸。SV/SL型液控单向阀外形尺寸图(螺纹连接)如图6-22 所示。

图6-22 SV/SL型液控单向阀外形尺寸图(螺纹连接)

SV/SL型液控单向阀外形尺寸(螺纹连接)如表6-35 所示。

表6-35 SV/SL型液控单向阀外形尺寸(螺纹连接) 单位:mm

注:1.尺寸L7只适用于开启压力为0.3 MPa 和0.5 MPa 的阀;2.尺寸L8只适用于开启压力为0.8 MPa 的阀。

2.电磁换向阀

1)WE6型电磁换向阀

(1)型号意义。WE6型电磁换向阀的型号意义如下。

(2)技术规格。WE6型湿式电磁换向阀技术规格(液压部分)如表6-36 所示,WE6型湿式电磁换向阀技术规格(电气部分)如表6-37 所示。

表6-36 WE6型湿式电磁换向阀技术规格(液压部分)

注:如果工作压力超过O 腔所允许的压力,则A 和B型机能阀的O 腔必须作泄油口使用。

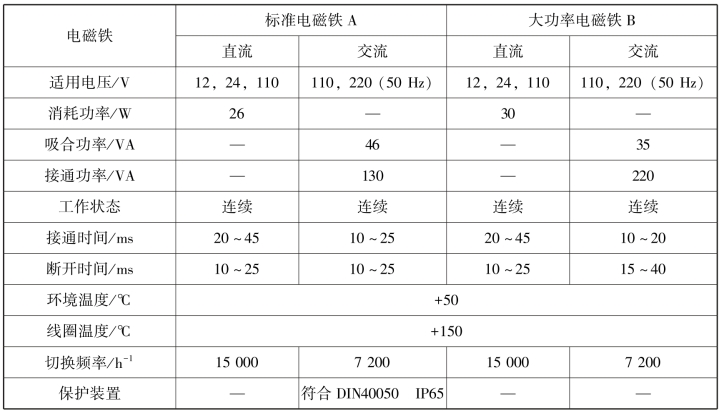

表6-37 WE6型湿式电磁换向阀技术规格(电气部分)

(3)外形尺寸。WE6型电磁换向阀外形尺寸图如图6-23 所示。

图6-23 WE6型电磁换向阀外形尺寸图

(a)用一个电磁铁a 的二位阀;(b)用一个电磁铁b 的二位阀;(c)用a、b 两个电磁铁的二位阀(或三位阀)

2)WE10型电磁换向阀

(1)型号意义。WE10型电磁换向阀的型号意义如下。

(2)技术规格。WE10型湿式电磁换向阀技术规格如表6-38 所示。

表6-38 WE10型湿式电磁换向阀技术规格

续表(www.daowen.com)

注:如果工作压力超过O 腔所允许的压力,则A 和B型机能阀的O 腔必须作泄油腔使用。

(3)外形尺寸。WE10-X-30型电磁换向阀外形尺寸图如图6-24 所示。

图6-24 WE10-X-30型电磁换向阀外形尺寸图

连接底板型号:G66/01、G67/01、G534/01。

3.WEH(WH)型电液换向阀(液控换向阀)

1)型号意义

WEH(WH)型电液换向阀(液控换向阀)的型号意义如下。

①—工作压力:H——35MPa,无标记——28 MPa;

②—基本类型:WEH——电液阀,WH——液控阀;

③—通径:10,16,25,32;

④—主阀弹簧复位或对中,无标记,H——主阀液压复位或对中;

⑤—滑阀机能符号;

⑥—系列号:20——30 系列(NG 10),50——50 系列(NG 16,25,32),压力级:8——2~8MPa,16——8~16 MPa,31.5——16~31.5 MPa;

⑦—(导阀是双电磁铁二位阀,主阀是液压复位时)导阀的复位形式:O——无复位弹簧,OF——无复位弹簧,带定位器(O,OF 不适用于Y 机能);

⑧—电源:W220-50——交流电源220 V 50 Hz,G24——直流电源24 V,W220-R——交流电源220 V 60 Hz,使用Z5 插头;

⑨N——带手动按钮,无标记——不带手动按钮;

⑩—控制油的供排形式:无标记——外控外排,E——内控外排,T——外控内排,ET——内控内排;

⑪—无标记——没有换向时间调节器,S——进口节流,S2——出口节流;

⑫—电器连接形式;⑬—附加装置说明;

⑭—阻尼器代号:无标记——不带插入式阻尼器,B08——阻尼器孔径为φ0.8 mm,B10——阻尼器孔径为φ1.0 mm,B12——阻尼器孔径为φ1.2 mm,B15——阻尼器孔径为φ1.5 mm;

⑮—无标记——不带预压阀,P0.45—带预压阀,开启压力为0.45 MPa;

⑯—无标记——不带定比减压阀,D1——带定比减压阀(减压比1∶0.66);

⑰—V——磷酸酯液压油,无标记——矿物质液压油;⑱—附加说明。

2)外形尺寸

WEH10型电液换向阀外形尺寸图如图6-25 所示,WEH16型电液换向阀外形尺寸图如图6-26 所示,WEH25型电液换向阀外形尺寸图如图6-27 所示,WEH32型电液换向阀外形尺寸如图6-28 所示。

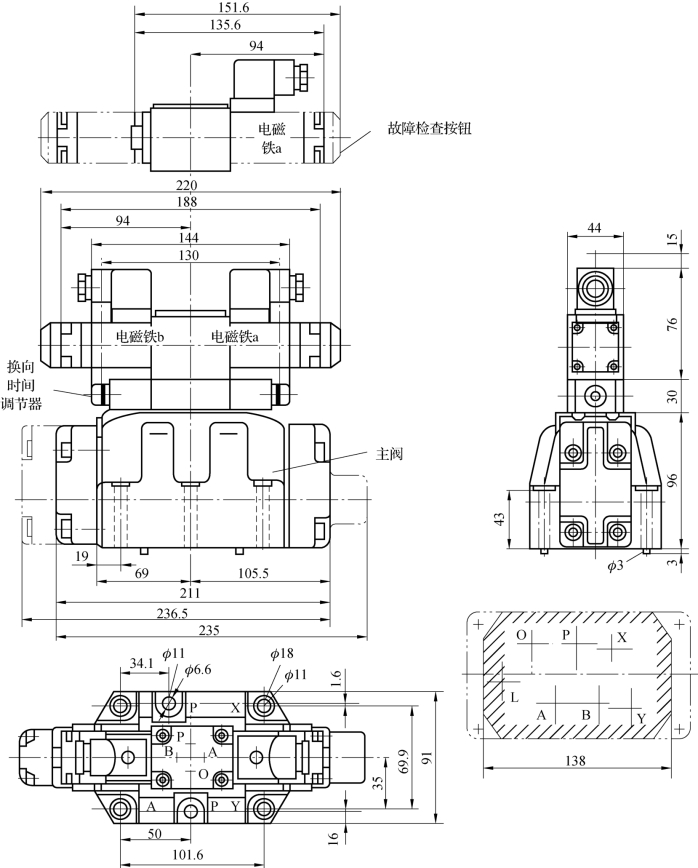

图6-25 WEH10型电液换向阀外形尺寸图

WEH10型电液换向阀的连接底板型号:G535/01(G3/4)、G535/01(G3/4)、G536/01(G1)。

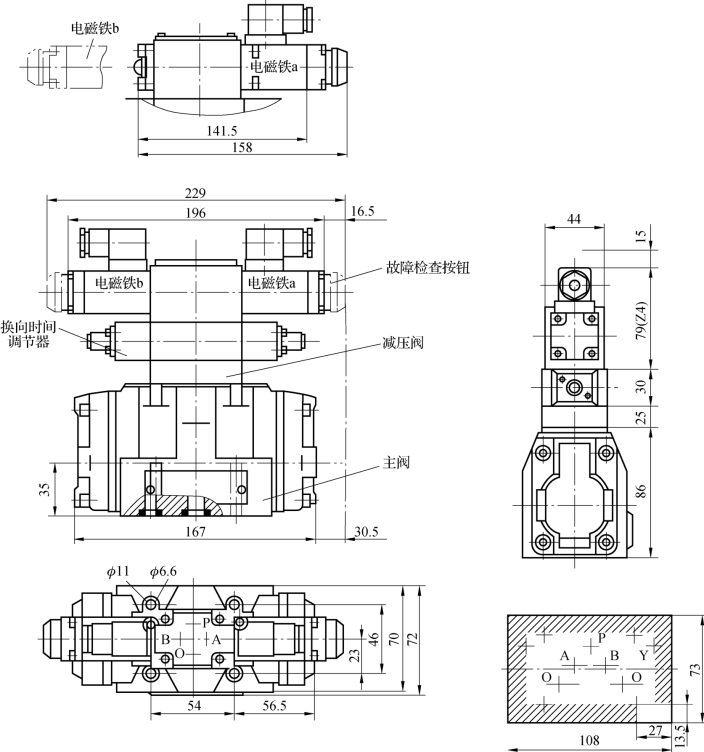

图6-26 WEH16型电液换向阀外形尺寸图

WEH16型电液换向阀的连接底板型号:G172/01(G3/4)、G172/02(M27×2)、G174/01(G1)、G174/02(M33×2)。

图6-27 WEH25型电液换向阀外形尺寸图

WEH25型电液换向阀的连接底板型号:G151/01(G1)、G153/01(G1)、G154/01

图6-28 WEH32型电液换向阀外形尺寸图

WEH32型电液换向阀的连接底板型号:G157/01(G1)、G157/02(M48X2)、G158/10。

4.WMR/ U型行程(滚轮)换向阀

WMR6型行程换向阀结构如图6-29 所示。

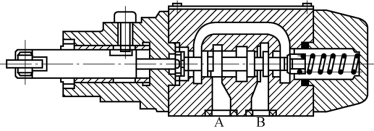

图6-29 WMR6型行程换向阀结构

1)型号意义

WMR/U型行程换向阀的型号意义如下。

2)技术规格

WMR/U型行程(滚轮)换向阀技术规格如表6-39 所示。

表6-39 WMR/U型行程(滚轮)换向阀技术规格

续表

注:①对于滑阀机能A 和B,若工作压力超过最高回油压力,则油口O 必须用作泄油口。

3)外形尺寸

WM-X-6型行程换向阀外形尺寸图如图6-30 所示。

图6-30 WM-X-6型行程换向阀外形尺寸图

WM-X-6型行程换向阀的连接底板型号:G341/01、G342/01、G502/01。
