1.柱塞泵产品技术参数总览

柱塞泵产品技术参数总览如表6-17 所示。

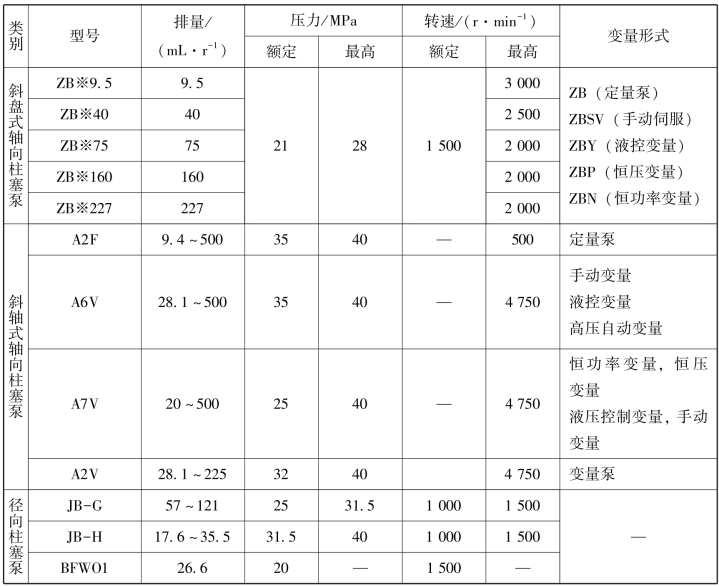

表6-17　柱塞泵产品技术参数总览

续表

注：此表的部分柱塞泵其他参数见相关产品样本。

2.CY14-1B型斜盘式轴向柱塞泵（马达）

1）型号说明

①—规格：2.5 mL·r-1，10 mL·r-1，25 mL·r-1，63 mL·r-1，160 mL·r-1，250 mL·r-1；②—控制方式：C——手动伺服，D——电动，M——定量，Y——恒功率，S——手动，B——电液比例，P——恒压，Z——液控，Y1——阀控恒功率，L——液控零位对中，MY——高低压组合；③—压力级：C——32 MPa；④—类别：Y——泵，M——马达；⑤—结构形式：14——缸体转动的轴向柱塞泵（马达）；⑥—设计号：1——第一种结构代号；⑦—改进号：B——改进序号。

2）技术规格

CY14-1B型斜盘式轴向柱塞泵技术规格如表6-18 所示，表中公称流量和功率为1 000 r·min-1时的值。

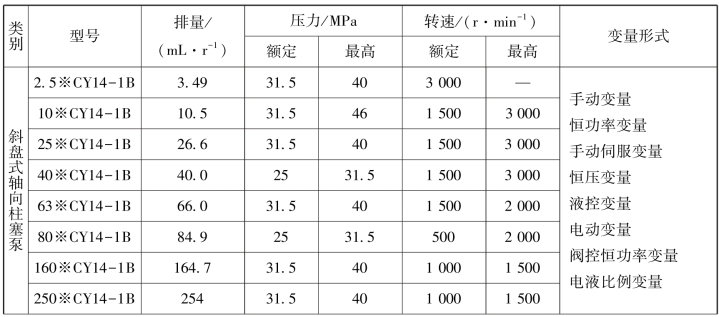

表6-18　CY14-1B型斜盘式轴向柱塞泵技术规格

注：“※”表示型号中除B、Y 以外的所有控制方式。(www.daowen.com)

3）外形尺寸

MCY14-1B型轴向柱塞泵外形尺寸图如图6-9 所示，CCY14-1B型轴向柱塞泵外形尺寸图如图6-10 所示，SCY14-1B型轴向柱塞泵外形尺寸图如图6-11 所示，MY/CY14-1B型、YCY14-1B型轴向柱塞泵外形尺寸图如图6-12 所示。

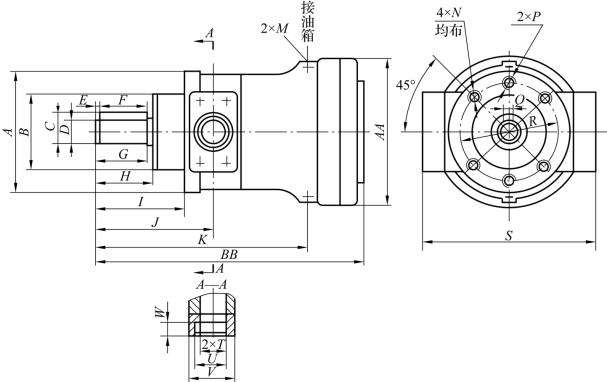

图6-9　MCY14-1B型轴向柱塞泵外形尺寸图

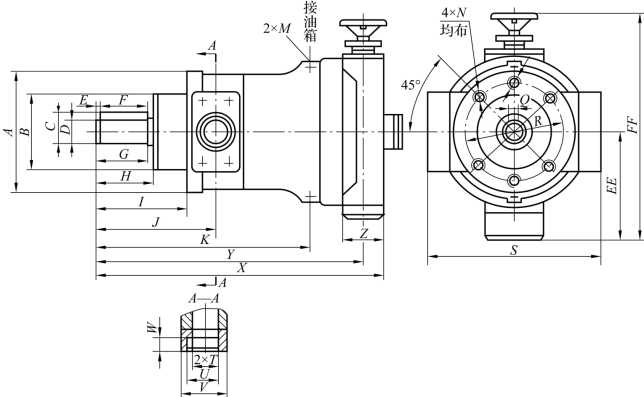

图6-10　CCY14-1B型轴向柱塞泵外形尺寸图

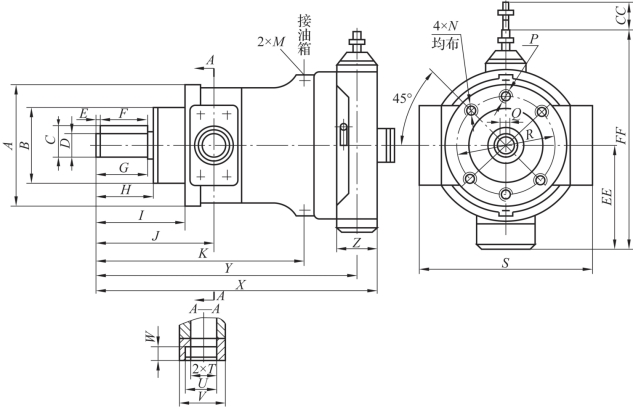

图6-11　SCY14-1B型轴向柱塞泵外形尺寸图

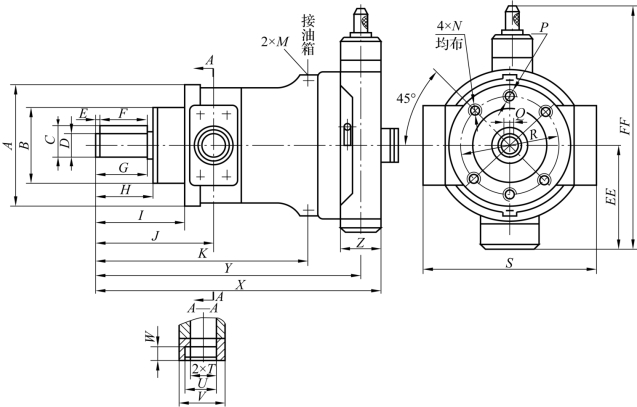

图6-12　MY/CY14-1B型、YCY14-1B型轴向柱塞泵外形尺寸图

CY14-1B型轴向柱塞泵外形尺寸如表6-19 所示。

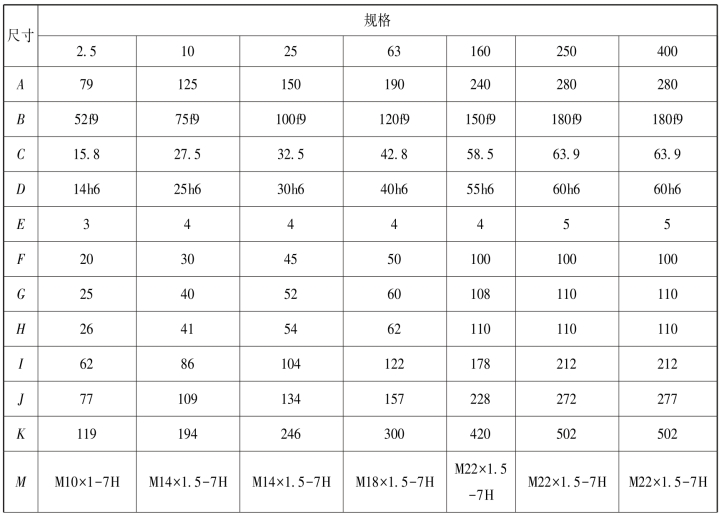

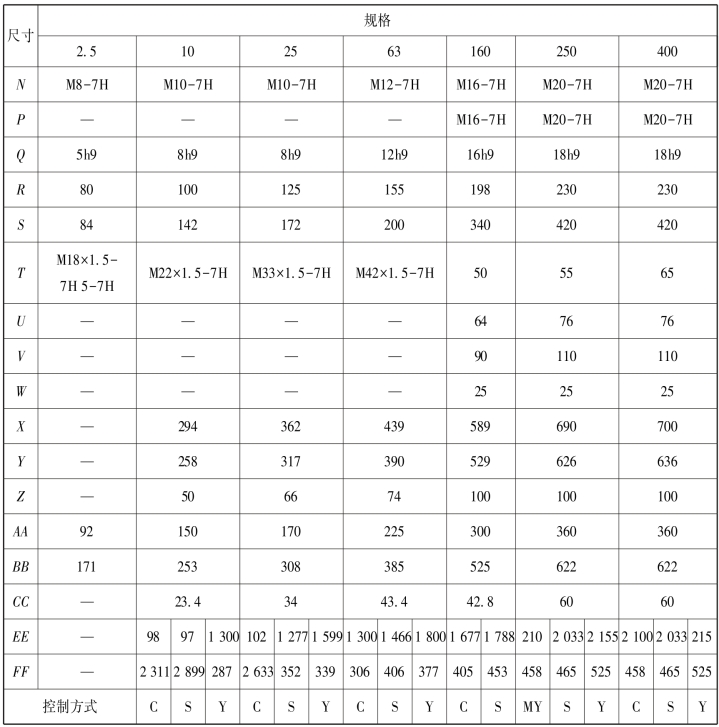

表6-19　CY14-1B型轴向柱塞泵外形尺寸　单位：mm

续表
