【摘要】:表6-10YB1型叶片泵技术规格3)外形尺寸YB1型叶片泵外形尺寸图如图6-5 所示,YB1型双联叶片泵外形尺寸图如图6-6所示。表6-16YM型中压叶片马达技术规格

叶片泵和叶片马达:工作原理与应用

1.叶片泵产品技术参数总览

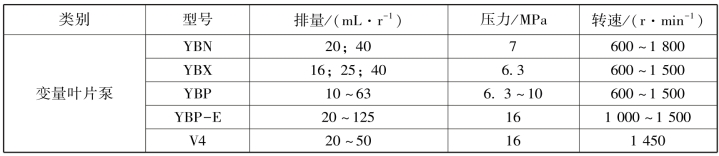

叶片泵产品技术参数总览如表6-9 所示。

表6-9 叶片泵产品技术参数总览

续表

注:此表的部分叶片泵其他参数见相关产品样本。

2.YB1型叶片泵

1)型号说明

①—叶片泵;②—改型号(系列);③—设计代号;④—公称排量(双联泵:前泵/后泵),单位为mL·r-1;⑤—安装形式:省略——法兰,J——脚架。

2)技术规格

YB1型叶片泵技术规格如表6-10 所示。

表6-10 YB1型叶片泵技术规格

3)外形尺寸

YB1型叶片泵外形尺寸图如图6-5 所示,YB1型双联叶片泵外形尺寸图如图6-6所示。

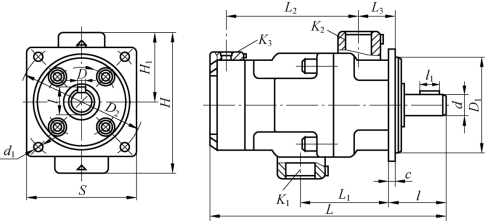

图6-5 YB1型叶片泵外形尺寸图

图6-6 YB1型双联叶片泵外形尺寸图

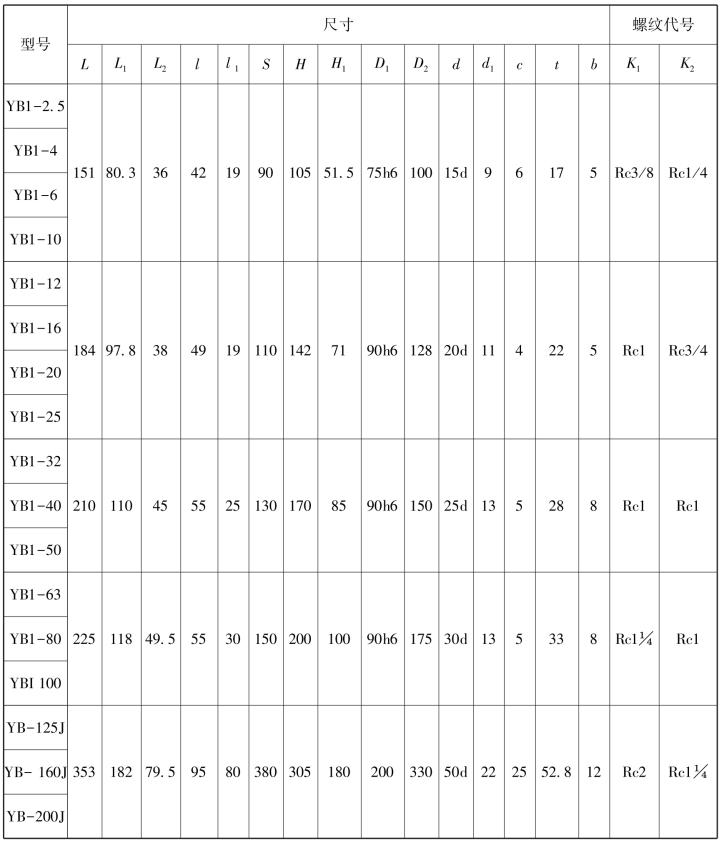

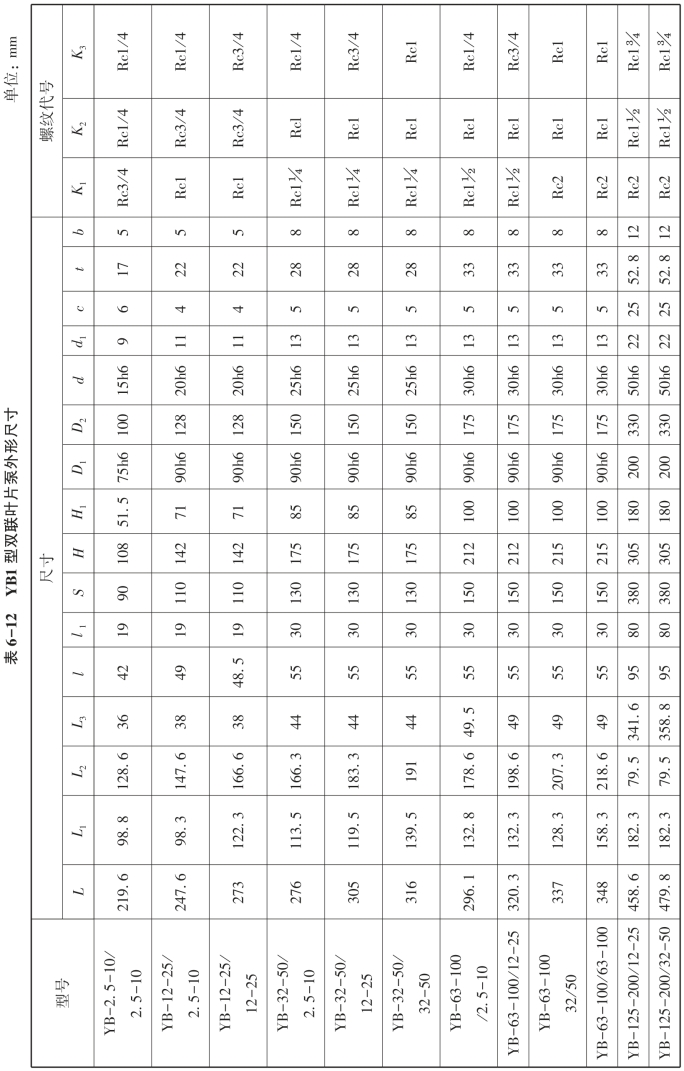

YB1型叶片泵外形尺寸如表6-11 所示,YB1型双联叶片泵外形尺寸如表6-12 所示。

表6-11 YB1型叶片泵外形尺寸 单位:mm

(www.daowen.com)

3.YBX型限压式变量叶片泵

1)型号说明

①—限压式变量叶片泵;②—压力等级:省略——6.3 MPa,D——10 MPa;③—排量,单位为mL·r-1;④—安装方式:省略——法兰安装,B——板式安装,J——底脚安装;⑤—可与“V3”泵互换。

2)技术规格

YBX型限压式变量叶片泵技术规格如表6-13 所示。

表6-13 YBX型限压式变量叶片泵技术规格

3)外形尺寸

YBX-16J型、YBX-25J型限压式变量泵(底脚安装)外形图如图6-7 所示,YBX-16型、YBX-25型限压式变量泵(法兰安装)外形图如图6-8 所示。

图6-7 YBX-16J型、YBX-25J型限压式变量泵(底脚安装)外形图

图6-8 YBX-16型、YBX-25型限压式变量泵(法兰安装)外形图

YBX-16J型、YBX-25J型限压式变量泵(底脚安装)外形尺寸如表6-14 所示,YBX-16型、YBX-25型限压式变量泵(法兰安装)外形尺寸如表6-15 所示。

4.YM型中压叶片马达

1)型号说明

①—叶片型液压马达;②—A,B 系列;③—排量,单位为mL·r-1;④—压力分级(B——2~8 MPa);⑤—安装方式:F——法兰安装,J——脚架安装;⑥—连接形式:L——螺纹连接,F——法兰连接;⑦—设计编号。

2)技术规格

YM型中压叶片马达技术规格如表6-16 所示。

表6-16 YM型中压叶片马达技术规格
