要想完成液压缸的结构设计，还需要完成相关结构参数计算，其主要的结构参数包括：工作行程L；端盖导向面宽度A、活塞宽度B 和液压缸最小导向长度H；缸盖厚度t；缸体长度L1。

1.工作行程L

液压缸工作行程应满足机械设备需要，可根据执行机构实际工作的最大行程来确定，并参照表3-1 中的系列尺寸来选取标准值。缸筒的长度一般不超过其内径的20 倍。

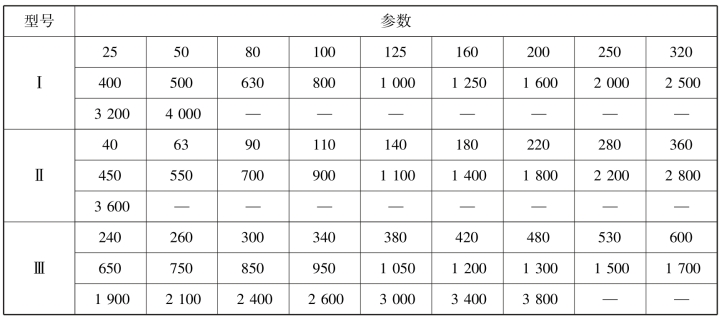

表3-1　液压缸活塞行程参数系列（GB/T 2349—1980）　单位：mm

2.端盖导向面宽度A、活塞宽度B 和液压缸最小导向长度H

当活塞杆全部外伸时，从活塞支承面中点到缸盖滑动支承面中点的距离，称为液压缸最小导向长度H。液压缸通常最小导向长度及液压缸其他结构关系表示如图3-1 所示。如果最小导向长度过小，将使液压缸的初始挠度（间隙引起的挠度）增大，影响液压缸的稳定性。所以设计时，必须保证最小导向长度的值合适。

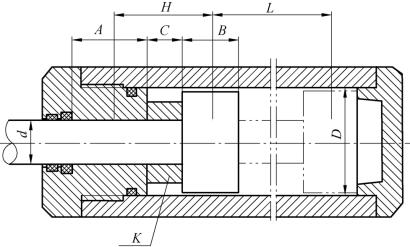

图3-1　液压缸的最小导向长度

对一般的液压缸，最小导向长度H 应满足的要求为

式中：L 为液压缸工作行程，单位为m；D 为缸筒内径，即活塞直径，单位为m。

前端盖导向面宽度（有的也叫长度）用A 表示，一般地，在D＜80 mm 时，其取导向套滑动面的长度，A=（0.6～1.0）D；在D＞80 mm 时，A=（0.6～1.0）d。(www.daowen.com)

活塞的宽度用B 表示，一般取B=（0.6～1.0）D。为保证最小导向长度H，过分增大A 和B 都会给加工和使用带来不便，可以在二者之间装一隔套K。

隔套宽度C，由所需的最小导向长度决定，即

采用隔套，不仅能保证最小导向长度，还可以改善导向套及活塞的通用性；另外必要时可以调节准确行程，故有时可以用端盖或轴上结构取代。

3.缸盖厚度t

一般液压缸多为平底缸盖，其有效厚度t 可按强度要求，用下面两公式进行近似计算。当缸盖上中心无通孔时，缸盖厚度为

当缸盖中心有通孔时，缸盖厚度为

式中：t 为缸盖有效厚度，单位为m；D2为缸盖止口内直径，单位为m；d0为缸盖孔的直径，单位为m；其他字母含义及单位同前文。计算后尽量圆整为整齐数值，便于分析、加工、测量等。

4.缸体长度L1

液压缸缸体内部长度，应等于活塞的行程与活塞的宽度及隔套（一些简单缸没有）之和。缸体外形长度，还要考虑到两端端盖的厚度，与配套定型设备连接结构需要等，才能合理加以确定。缸筒的长度，一般不超过其内径的20 倍。不过，现在有一些特殊液压缸，缸体长度为内径的20～30 倍。
