如图5.4所示的完整屏幕,将其放大后是一个巨大的LED 点阵,而其中的每一个点即为像素,若干个像素按照一定的排列组合在一起,被称为显示模块；显示模块结合驱动电路构成具有显示功能的独立单元,被称为显示模组,又被称为单元板；多个这样的单元板可以组成一个指定规格的LED 显示屏。如果显示屏安装在室外,还需要将单元板置于防水的机箱中,然后进行拼装。

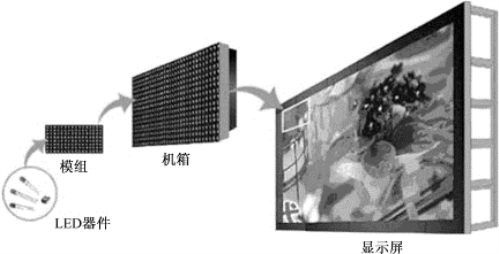

图5.4　LED 显示屏的组成

如前所述,像素是LED 显示屏的最小成像单元,由一个或多个LED 灯珠构成。如图5.5所示,1个显示像素点是由2红、2绿共计4个LED 管组成的。如果一个像素是由单一颜色的LED 灯珠组成,那么该显示屏为单色的；如果显示像素点由多个不同颜色的LED 灯珠组成,则该显示屏为彩色屏。

显示模块是由若干个显示像素组成的、结构上独立的LED显示单元,它们可以单独使用,更多是用于构成大型屏幕。图5.6(a)所示为室内屏使用的8×8显示模块,图5.6(b)所示为室外屏使用的16×16显示模块。(www.daowen.com)

图5.5　LED显示屏中的像素

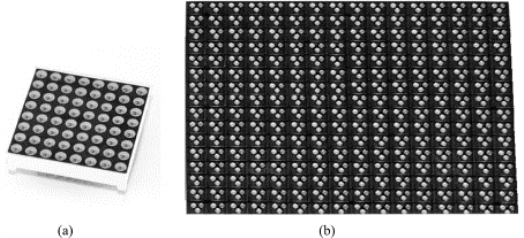

图5.6　LED 显示屏中的显示模块

为便于组装和显示,市售的半成品LED 显示屏通常是以上述显示模组形式提供的,用户把这样的多个显示模组及显示控制卡进行恰当的组装,可得到最终的LED显示屏产品。
